Защищаем солнечные батареи от молний!

Все новости

05.11.14                  , , ,

Фотогальванические энергетические системы (солнечные батареи) продолжают набирать обороты и применяются повсеместно: для частного дома, для торговых центров и административных зданий. К примеру, в Австралии предложили при реконструкции и ремонте старых зданий "накрывать" их солнечными батареями. А ученые из Японии разрабатывают орбитальную солнечную электростанцию, чтобы снизить цены на энергоносители.

Солнечные батареи для зданий Орбитальная фотогальваническая установка

Фотогальванические энергетические установки (в т.ч. солнечные батареи) подвержены воздействиям окружающей среды, таким как солнце, ветер, осадки и, конечно, молния. Занимая огромные площади и находясь, как правило, на уровне выше зданий и строений, они просто не могут не "принять" удар молнии на себя.

Несомненно,  описанные выше проекты требуют огромных денежных и трудовых вложений для безопасности конструкций и работоспособности самих систем. Однако, что делать рядовым пользователям, использующим солнечные батареи, к примеру для энергоснабжения коттеджа или магазина контейнерного типа? Как предотвратить или снизить возможный ущерб фотогальваническим энергетическим установкам от коварной стихии?

Современные производители предлагают различные устройства для защиты всех существующих электроустановок, в том числе и солнечных батарей. Помимо установки элементов системы внешней молниезащиты (молниеприемники и токоотводы) необходимо также позаботиться и о последствиях ударов молнии и перенапряжений. Для защиты чувствительных преобразователей фотогальванических систем используются специальные УЗИПы. К примеру, DEHNguard.

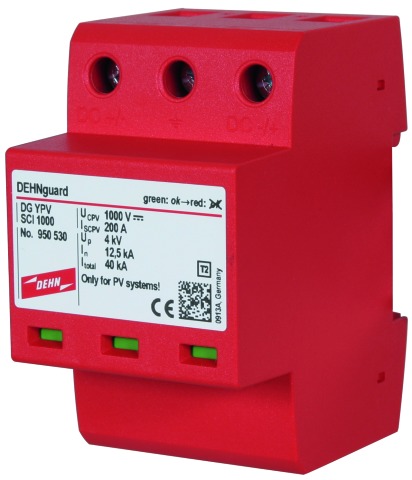

УЗИП для фотогальванических установок

Многополюсный ограничитель импульсных перенапряжений с трехступенчатым коммутационным устройством постоянного тока — это готовое к монтажу комбинированное УЗИП 2го класса для применения в фотогальванических установках. Благодаря запатентованной технологии размыкающего и короткоразмыкающего устройства возможность воспламенения вследствие перегрузок снижается к нулю.

Технические характеристики:
Макс. фотогальваническое напряжение:  до 1000 В
Устойчивость к току короткого замыкания: 200 А
Полный разрядный ток молнии (8/20 мкс): 40 кА
Номинальный разрядный ток (8/20 мкс) [(DC+/DC-) --> PE]: 12,5 кА
Макс. разрядный ток (8/20 мкс) [(DC+/DC-) --> PE]: 25 кА
Уровень напряжения защиты: до 4 кВ
Уровень напряжения защиты при 5 кА: до 3,5 кВ
Время срабатывания: до 25 нс
Диапазон рабочих температур: от -40 до +80 оC
Устанавливается на DIN-рейку шириной 35 мм.
