Вы готовы узнать правду о заземлении с толщиной покрытия 100 мкм?

Все новости

14.07.16

В настоящее время на рынке получили широкое распространение металлические стержни с покрытием меди в 100 мкм. Производители склонны использовать данную технологию из-за низкой стоимости. Казалось бы, нет причин для беспокойства, ведь из всех известных материалов медь имеет наиболее высокую электропроводность, при этом заземление доступно в цене и есть обещание, что срок службы составит до 30 лет. Но давайте разберем, все ли так хорошо, как кажется на первый взгляд?

Во-первых, не приспособлено для скалистых грунтов!

Производитель GALMAR провел исследования механической прочности, адгезии и пластичности омедненного покрытия, в ходе которых были выявлены оптимальные характеристики для добротного заземления. Была воссоздана среда забивания штыря в каменистый грунт и, в результате, штырь с покрытием 100 мкм не справился со своей основной задачей: имел огромное количество сколов, верхний слой был практически снят, оголив металлическую сердцевину. Те же испытания проводились на стержне толщиной 250 мкм, и результат показал, что данной толщины достаточно, чтобы монтаж прошел без повреждения заземлителя. В итоге, приобретая заземление с толщиной меди 100 мкм, мы получаем трещины и сколы при монтаже, приводящие к окислению металла и, как следствие, - электрохимической коррозии.

Грунт большей части территории России подвергается влиянию переменных погодных воздействий. Повышенная влажность, замерзание и оттаивание грунта негативно сказываются на заземлителе, поэтому омедненный слой должен быть готов к серьезным испытаниям. При таких “удачных” погодных условиях процесс коррозии проходит гораздо быстрее!

Толщина медного покрытия 250 мкм

Во-вторых, дорогое обслуживание и эксплуатация!

Допустим, вы приняли решение и установили заземление с толщиной покрытия 100 мкм. После монтажа, за счет царапин и сколов, пойдет процесс ржавления, его можно выявить при замере сопротивления. Вопрос времени, когда вы начнете испытывать проблемы связанные с потерей электрозащитных свойств контура. Обещанный срок службы такого заземления истечет в 3 раза быстрее, и в результате под угрозой окажется ваше здоровье или даже жизнь. А когда речь идет о промышленном предприятии, то риску подвергаются персонал и имущество. Демонтаж и повторное заземление финансово накладней, чем сделать качественное заземление изначально. Экономические потери от коррозии металлов огромны.

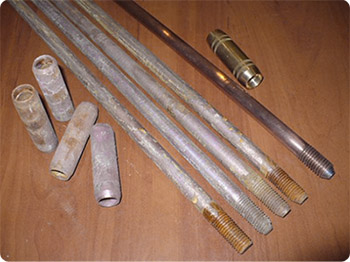

Сравнение стержней с покрытием 100 мкм и 250 мкм

В-третьих, не соблюдение международного стандарта!

Важнейшей характеристикой для основы штыря заземления является временное сопротивление разрыву, или, иначе, предел прочности на разрыв. Его величина должна быть не менее 600 МПа. Этот параметр нормируется международным стандартом IEC 62561-2:2012 и российским стандартом на его основе ГОСТ Р МЭК 62561.2-2014. В стандартах определена минимальная толщина слоев меди, которая составляет 70 мкм для полос и проводов и 250 мкм для стержней, используемых в вертикальных заземлителях. Такое покрытие должно содержать 99,9% чистой меди.


Делаем вывод: выбор производителей в пользу меди для покрытия металлических стержней пал не случайно, но недостаточная его толщина уничтожает сталь за 1-2 года. Выбирайте качественное заземление! Задайте вопросы по выбору продукции ZANDZ и GALMAR нашим техническим специалистам.
