Как защитить от молнии производственные комплексы, склады нефтепродуктов, перерабатывающие заводы и другие промышленные объекты, расположенные на обширной территории? Вариант защиты с использованием отдельно стоящих мачт большой высоты для таких объектов неоптимален. Слишком высокая мачта будет притягивать больше молний, вызывая тем самым опасное искрение и перенапряжения в электросетях. Если же защищать объект молниеприемниками, рассчитанными “впритык” по высоте, то их понадобится очень много.
Избежать перечисленных сложностей поможет тросовая молниезащита. Натянутые между двумя опорами тросы не требуют значительного возвышения над объектом. Поэтому они, в отличие от высоких молниеприемников-мачт, не увеличивают риск прямого удара молнии. Кроме того, тросовые опоры устанавливаются на достаточно большом расстоянии друг от друга. Это дает возможность защитить объект, смонтировав минимальное количество опор. Именно такое решение по молниезащите одного из промышленных предприятий недавно предложили инженеры ZANDZ. Рассмотрим этот проект подробнее.
Задача
Выполнить защиту от молнии промышленного объекта, расположенного на большой площади. Защищаемое сооружение относится к специальным с точки зрения молниезащиты в соответствии с СО 153-34.21.122-2003, и к 1-й категории и зоне Б согласно РД 34.21.122-87.
Рисунок 1 – План с расположением опор тросовой молниезащиты
Решение
Для решения задачи выбрана тросовая молниезащита, рассчитанная в соответствии со следующими документами:
- «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
- «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
- «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.
Рисунок 2 – Схемы рассчитанных зон защиты
Устройство тросовой молниезащиты
Комплекс мероприятий по обеспечению необходимых требований к системе тросовой молниезащиты представлен следующими решениями:
- Выполняется установка четырех тросовых опор высотой 40,6 м в соответствии с планом на рисунке 1.
- Между тросовыми опорами натягивается стальной оцинкованный трос сечением 50 мм2 ZZ-201-001.
- Тросовые опоры должны быть рассчитаны на V ветровой район и III район по гололеду в соответствии со СНиП 2.01.07-85*.
- Общие технические решения тросовых опор приведены на рисунке 3. Схема нагрузок приведена на рисунке 4.
Рисунок 3 – Тросовые опоры. Общие технические решения
Нагрузки на фундамент молниеприемника ZZ-204-040
| Величины усилий | ||||||
| Загружение | Значение | |||||
| N, тс | Mk, тсм | Mу, тсм | Qх, тс | Mх, тсм | Qу, тс | |
| 1 | 6,0 | 0 | 97,2 | 4,6 | 0 | 0 |
| 2 | 6,3 | 0 | 30,2 | 1,3 | 0 | 0 |
| 3 | 6,0 | 0 | 70,3 | 3,3 | 0 | 0 |
| 4 | 6,2 | 0 | 22,1 | 0,9 | 0 | 0 |
| Имена загружений | ||||||
| Номер | Наименование | |||||
| 1 | Макс. ветер. 1пс | |||||
| 2 | Ветер при гололеде. 1пс | |||||
| 3 | Макс. ветер. 2пс | |||||
| 4 | Ветер при гололеде. 2пс | |||||
Рисунок 4 – Тросовые опоры. Нагрузки на фундамент
Тросовая молниезащита, комплектующие:
| № п/п | Рис. | Артикул | Изделие | Количество |
| Система молниезащиты | ||||

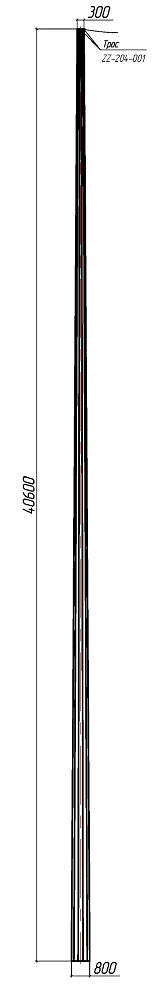

| 1. |  | ZZ-204-040 | Опора ZANDZ системы тросовой молниезащиты (высота подвеса 40,6 м; с закладными под фундамент) | 4 |
| 2. |  | ZZ-204-001 | ZANDZ Трос грозозащитный стальной оцинкованный (50 мм2) | 750 м |
Возникли вопросы по защите промышленного объекта с помощью тросовой молниезащиты? Обращайтесь за помощью в Технический Центр ZANDZ!
