Практически каждый проектировщик сталкивался вопросом установки высоких молниеприемников. В результате его обсуждения постоянно разгораются жаркие споры. Стоит ли выбрать одну высокую мачту? Будет ли она «болтаться»? Как справиться с ветровой нагрузкой? Не лучше ли установить два отдельных молниеприёмника меньшей высоты? Каким образом выполнить их крепеж?
Именно с такой задачей обратился к нам один из наших инженеров. Ранее мы уже обращались к теме о значении ветрового давления на молниеприёмник, в этот раз обсудим решение на реальном примере. Итак, вопрос:

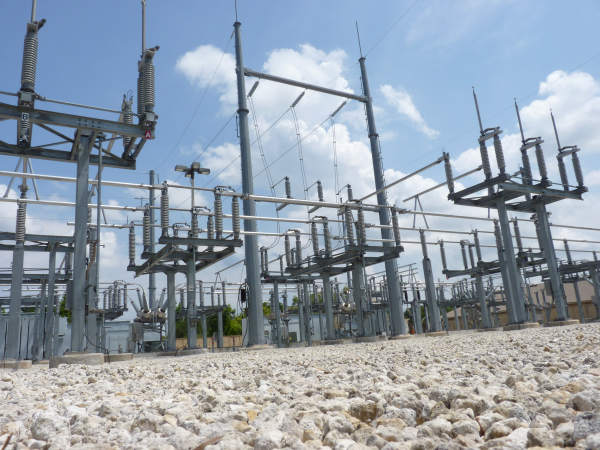

Что лучше, установить один молниеотвод высотой 42м на землю или два поменьше на существующих порталах ПС 35/10 кВ? Высота портала примерно 10 м, нужно достичь высоты верхней точки молниеприёмника 22м. Район по ветру II.
Ответ: возможны оба варианта, но с соблюдением условий:
- конструкция мачты соответствует нормативному значению ветровой нагрузки в соответствии с СП 20.13330.2011;
- высота и расположение позволяет защитить все необходимое оборудование.
Таким образом, нам необходимо знать:
- К какому ветровому району относится объект?
- Конструкцию мачты и способ установки.
- Суммарную высоту молниеприёмника от поверхности земли.
В нашем случае, все исходные данные известны, поэтому делаем вывод: если установка молниеотводов на порталах позволяет защитить все необходимое оборудование, то лучше выбрать такой способ. В результате будут защищены не только установленные на уровне земли аппараты, но и ошиновка. Также это позволит сократить количество ударов в молниеприёмник, т.к. 22 метровый будет собирать заметно меньше молний, чем молниеприёмник высотой 42 метра.
