Как выполнить молниезащиту общежития на нефтяном месторождении?

Освоение месторождений нефти в отдаленных районах обычно сопровождается строительством зданий, в которых будет проживать персонал. В Технический центр ZANDZ поступил запрос на расчет молниезащиты одного из таких зданий — общежития, расположенного на месторождении нефтегазоконденсата.

Рядом с общежитием расположены прожекторные мачты высотой 24 м. Поэтому вначале наши инженеры оценили, можно ли использовать их в качестве молниеприемников. Выяснив, что мачты обеспечивают молниезащиту здания лишь частично, они предложили установить дополнительные молниеприемники, чтобы довести надежность защиты от молнии до необходимого уровня. Рассмотрим представленное заказчику решение более подробно.

Задача

Произвести расчет молниезащиты общежития на месторождении нефти. Защищаемое сооружение относится к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Решение

Расчеты произведены в соответствии со следующими документами:

• «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
• «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
• «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Описание системы внешней молниезащиты общежития

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

1. Используются 2 существующие мачты высотой 24 м.
2. Дополнительно выполняется установка 2-х стержневых молниеприемников высотой 8 м, крепящихся к стене. Учтено, что на крепление уходит 1 м высоты молниеприемников;
3. Молниеприемники соединяются между собой для организации двух токоотводов с применением омедненной проволоки D=8 мм от каждого молниеприемника. Токоотводы присоединяются к искусственному заземлителю. Крепление токоотводов производится (шаг установки 0,6-1 м):

• к стене с помощью зажима GL-11703A;
• на скатах кровли с помощью зажимов GL-11747A.

1. Соединение и разветвление токоотводов производится с использованием зажимов GL-11551A.

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

1. От спусков токоотвода выполняется прокладка горизонтального электрода (полоса стальная оцинкованная 4x30 мм), глубина 0,5 метра до существующего контура заземления, проложенного вокруг здания.
2. Соединение горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.
3. Соединение токоотвода с выводом оцинкованной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.
4. Защитное заземление выполняется в соответствии с пунктом 1.7.55 ПУЭ «заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунке 1. Зона защиты построена для надежности 0,9 СО.

Рисунок 1. План с расположением элементов молниезащиты и заземляющего устройства

Расчет надежности молниезащиты в программе

Для расчета приняты следующие исходные данные:

Плотность разрядов молнии в землю – 2 уд/кв.

Результаты расчета молниезащиты, проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»), приведены в таблице 1. Исходные данные и результаты расчета в файле pdf.

Таблица 1 – Результаты расчета молниезащиты

Комплектующие для системы внешней молниезащиты общежития

Таблица 2 – Перечень потребности материалов

№ п/п	Рис.	Артикул	Изделие	Количество
Система молниезащиты
1.		ZZ-201-008-3	Молниеприёмник-мачта ZANDZ вертикальный 8 м с комплектом из 2х креплений к стене (нерж. сталь)	2
2.		ZZ-202-002	ZANDZ Зажим к молниеприёмнику D42 мм для токоотводов (нержавеющая сталь)	2
3.		GL-11149-50	GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)	2
4.		GL-11149-10	GALMAR Проволока омедненная стальная (D8 мм; бухта 10 метров)	1
5.		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	2

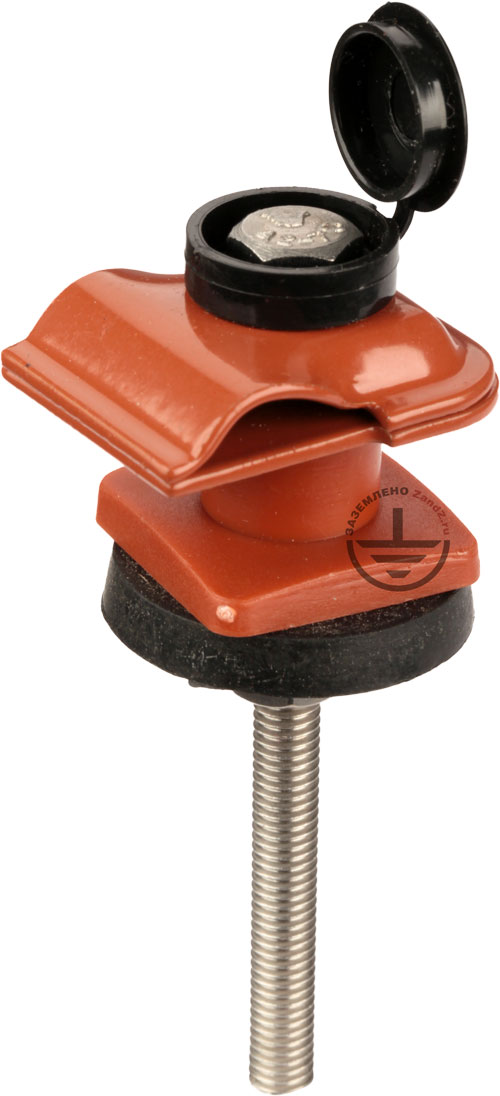

6.		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	48
7.		GL-11703A	GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)	60
8.		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	4
Заземляющее устройство
9.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	4
10.		ZZ-502-304-6	Полоса ZANDZ стальная оцинкованная  (30*4 мм; отрез 6 м)	2

У вас появились вопросы по расчётам молниезащиты? Обращайтесь за помощью в Технический Центр ZANDZ!
