В начале тысячелетия компания Lightning Eliminators & Consultants, Inc (США) разработала уникальное устройство для защиты резервуаров нефтехранилищ с плавающей крышей от искровых и статических разрядов.
Это устройство — Retractable Grounding Assembly (RGA®), которое можно перевести на русский язык как "выдвижное заземляющее устройство" получило большую популярность и до сих пор используется по всему миру.

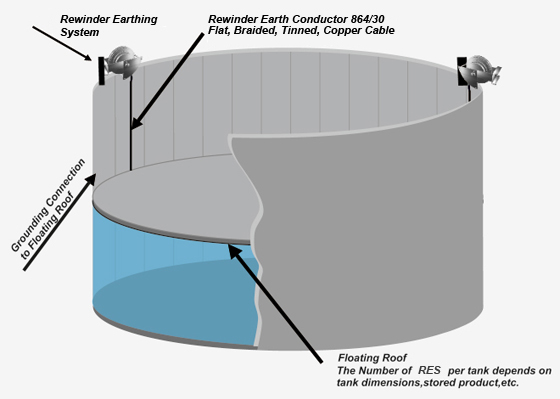

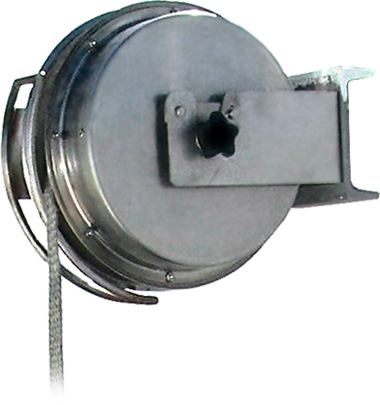

Retractable Grounding Assembly (RGA) представляет из себя катушку, внутри которой находится плоский заземляющий кабель. Сама катушка крепится к стенке резервуара (см. на схеме ниже), а кабель из неё присоединяется к плавающей крыше резервуара. Таким образом, создаётся контакт между стенками и крышей, что снижает вероятность возникновения разрядов между ними.
Зачем это нужно?
В резервуарах с плавающей крышей существует проблема изоляции крыши от системы заземления. В отличие от стенок резервуара, которые находятся в статичном положении и заземлены снаружи, крыша не имеет соединения с заземлителями. При использовании устройств RGA, это проблема устраняется.
Что нового готовит компания Lightning Eliminators & Consultants, Inc?
С момента создания устройства RGA прошло уже более 10 лет и появились новые уникальные материалы, жидкости, а также произошёл рост нефтяной и газовой промышленности. Это заставляет двигаться вперёд и меняться вместе со временем. При содействии клиентов инженеры компании Lightning Eliminators & Consultants, Inc учли все проблемы и особенности при использовании и смогли оптимизировать устройство RGA. Это поможет соответствовать потребностям потребителей и отрасли в целом.
Хотя разработанные много лет назад устройства RGA® 75 и RGA® 55 пользуются популярностью и по сей день, компания Lightning Eliminators & Consultants, Inc этим летом готовится выпустить новинку — RGA® 750.
Характеристики и особенности Retractable Grounding Assembly 750:
- универсальный размер, подходящий для любых резервуаров с плавающей крышей;
- новые усовершенствованные пружины для втягивания кабеля, обеспечивающие среднее увеличение силы втягивания кабеля на 340% по сравнению с моделью RGA 75 и на 600% по сравнению с RGA 55;
- содержат алюминиевый кабель, первоначально разработанный для использования в морской среде и позволяющий значительно улучшить устойчивость к коррозии и воздействию сероводорода (h2s);
- предварительная заводская затяжка, снижающая временные и силовые затраты при установке;
- уменьшенный размер за счет использования алюминиевого кабеля.
Выдержка из статьи «Усовершенствованные заземляющие устройства для молниезащиты резервуаров с плавающей крышей» («Improved RGA for Floating Roof Tank Lightning Protection»), написанной Кирком Шиновесем, техническим директором компании Lightning Eliminators & Consultants, Inc (Kirk Chynoweth):
“Электрические кабели в среде хранения углеводородного топлива”
“…электрическое соединения кабелей в резервуарах хранения и переработки летучих нефтепродуктов должны иметь низкое сопротивление и долгий срок службы в суровых климатических условиях. Не смотря на то, что медные кабели обеспечивают более низкое электрическое сопротивление, они подвержены коррозии от паров, исходящих от находящимся в резервуаре нефтепродукта, природных атмосферных условий и сложных комбинации всего вышеперечисленного…»
Принцип работы объясняется на видео (англ.)
Retractable Grounding Assembly 750 отлично подходит для организации молниезащиты и заземления объектов хранения и переработки углеводородного топлива. Для организации полной надёжной защиты на объектах нефтегаза необходимо также устанавливать заземляющие устройства и молниеприёмники.
