Молниезащита блочно-модульной инверторной установки для солнечной электростанции

Молниезащита блочно-модульной инверторной установки для солнечной электростанции

Блочно-модульные инверторные установки (БМИУ) обеспечивают получение электроэнергии от больших массивов солнечных панелей. Это важная составляющая жизнедеятельности человека так как являются источниками электроснабжения. Недавно в Технический центр ZANDZ поступил запрос на расчет блочно-модульной инверторной установки. Рассмотрим предложенное нами решение подробнее.

Расчет молниезащиты блочно-модульной инверторной установки (БМИУ) для солнечной электростанции

Объект: блочно-модульная инверторная установка (БМИУ) для солнечной электростанции.

План объекта



Рисунок 1 - План объекта.



Задача: Выполнить расчеты системы молниезащиты блочно-модульной инверторной установки (БМИУ) для солнечной электростанции.



Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод – это возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.



Решения по обеспечению требований к системе молниезащиты блочно-модульной инверторной установки (БМИУ) для солнечной электростанции:



  1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
  2. Объект относится к II категории молниезащиты. Надежность системы должна быть не менее 0,95.
  3. Молниезащита объекта выполнена при помощи 6-ти молниеприемников-мачт высотой 1,5 м (GL-21134) установленных на кронштейнах на стене.
  4. В качестве токоотвода применяется стальная оцинкованная проволока d8 мм (ZZ-502-008).
  5. Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле и вертикальных поверхностях. Шаг установки зажимов 0,8-1,0 м
  6. Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.
  7. В качестве вертикального заземлителя используются оцинкованные стальные электроды длиной 3 м в местах опусков токоотводов. В качестве горизонтального заземлителя используется оцинкованная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.
  8. Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.
  9. Расчетное значение сопротивления заземляющего устройства - 3,96 Ом.
  10. При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.
  11. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):



  • Плотность разрядов молнии в землю -  4 уд/кв.км в год.
  • Полное число ударов в систему - 0,0042 (раз в 238 лет).
  • Суммарное число прорывов - 0,0000047 (раз в 212766 лет).
  • Вероятность прорыва в объекты системы – 0,0011.
  • Надежность системы - 0,9989.

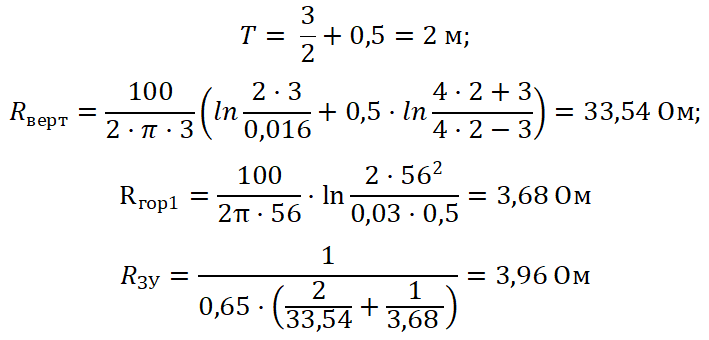

Расчет сопротивления заземляющего устройства:







Расчетное сопротивление заземляющего устройства составляет 3,96 Ом.



На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Расположение оборудования для молниезащиты блочно-модульной инверторной установки (БМИУ) для солнечной электростанции

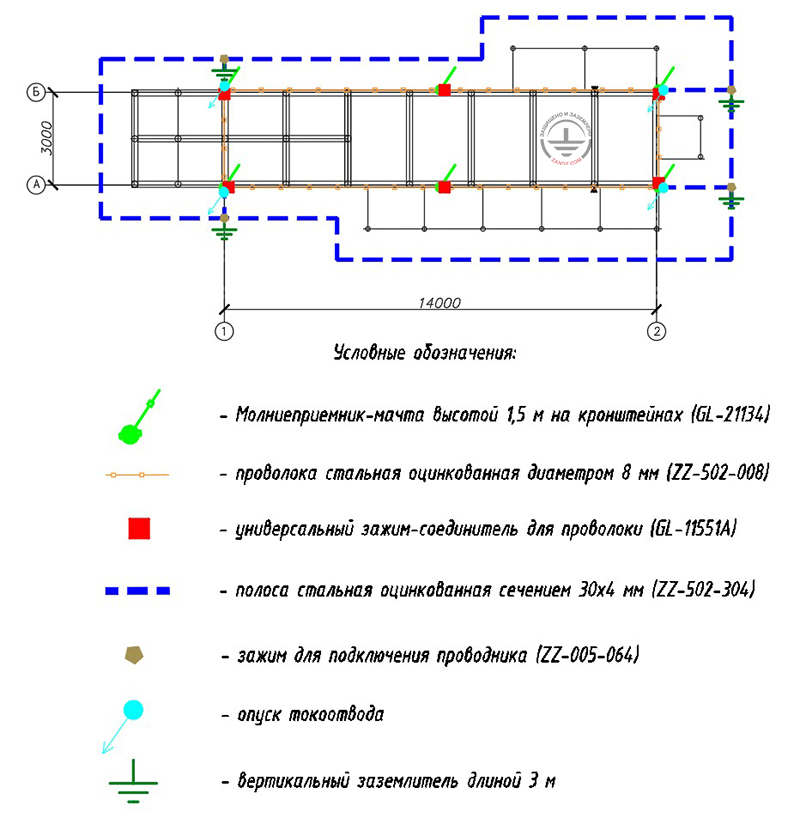

Рисунок 2 - Расположение оборудования для молниезащиты блочно-модульной инверторной установки (БМИУ) для солнечной электростанции.



Таблица 1 – Перечень потребности в материалах.

Поз.

Обозначение

Наименование

Кол.

1

GL-21134

GALMAR Молниеприемник-мачта (1,5 метра; для вертикальных поверхностей; оцинкованная сталь)

6

2

ZZ-502-008-125

Проволока ZANDZ стальная оцинкованная (D 8 мм / S 50 мм²; бухта 125 м)

1

3

GL-11551A

GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)

6

4

GL-11747A

GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)

60

5

GL-11562A

GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)

4

6

ZZ-502-304-52

Полоса ZANDZ стальная оцинкованная (30*4 мм; бухта 52 м)

2

7

И-С3-ЦГ5/8-30

Стержень заземления ИГУР стальной горячеоцинкованный дл. 1,5 м, диам.16 мм

8

8

И-МС-Л5/8

Втулка ИГУР соединительная латунная

5

9

И-Н-С-5/8

Наконечник ИГУР для сложных грунтов

4

10

ZZ-004-060

ZANDZ Головка направляющая для насадки на отбойный молоток

2

11

ZZ-005-064

ZANDZ Зажим для подключения проводника (до 40 мм)

5

12

ZZ-006-000

ZANDZ Смазка токопроводящая

1

13

ZZ-007-030

ZANDZ Лента гидроизоляционная

2

14

ZZ-008-000

ZANDZ Насадка на отбойный молоток (SDS max)

1



У вас возникли вопросы по молниезащите объектов блочно-модульных зданий или других объектов? Обращайтесь за помощью в Технический Центр ZANDZ!
