Сигнал спутниковой связи достаточно хорошо защищён от помех, но тем не менее удар молнии в наземное оборудование может вывести его из строя. Одними из главных мер по повышению качества и надёжности связи будут заземление и молниезащита спутниковой антенны.

Молниезащита спутниковой антенны

Технический центр ZANDZ предусмотрел для заземления спутниковой антенны электролитические заземлители, которые хорошо подходят для использования в вечномёрзлых грунтах Якутии.

В качестве молниеприемника используется стойка на радиопрозрачном куполе, от которой проложен бронированный кабель к заземлителю. Решение по молниезащите спутниковой антенны предусмотрено проектировщиком конструкции антенного поста.

Узнайте подробности из текста новости.

Задача

Произвести расчёт заземления спутниковой антенны в Якутии.

Решение

Решения по заземлению спутниковой антенны выполнены в соответствии с «Правилами устройства электроустановок» ПУЭ 7-е изд.

Описание системы заземления спутниковой антенны

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

  1. Для обеспечения нормируемого сопротивления заземляющего устройства предлагается к применению электролитическое заземление ZANDZ ZZ-100-102, специально предназначенное для применения в каменистых и вечномёрзлых грунтах.
  2. Выполняется установка 4 комплектов электролитического заземления ZANDZ ZZ‑100‑102. Комплекты устанавливаются на расстоянии 6 метров при параллельной установке для приемлемого коэффициента использования и оптимального объема распределения электролита в грунте.
  3. Комплекты электролитического заземления объединяются горизонтальным электродом из коррозионностойкой полосы стальной омедненной сечением 4х30 мм, глубина заложения 0,5 м;
  4. В связи с образованием зоны талика в виде овала размером 3x6 метров, электроды необходимо разместить на соответствующем расстоянии от фундаментов зданий и других инженерных конструкций.

Заземление спутниковой антенны

Рисунок 1. План заземления спутниковой антенны

Расчёт сопротивления заземляющего устройства

Расчётное удельное сопротивление грунта принимается равным 1000 Ом∙м.

Предупреждение. В случае ошибочности и ограниченности предоставленных заказчиком данных о грунте приведённый расчёт заземляющего устройства считается неверным. В случае отличия удельного сопротивления грунта от расчётного необходимо выполнить расчёт с действительным значением. При превышении нормируемого сопротивления заземляющего устройства необходимо внести изменения в конструкцию.

Сопротивление комплекта ZZ-100-102:

Расчет сопротивления электролитического заземления

где C – безразмерный коэффициент, описывающий содержание электролита в окружающем грунте;

ρ – удельное сопротивление грунта, Ом·м;

L – длина заземлителя, м;

d – диаметр заземлителя, м;

T – заглубление - расстояние от поверхности земли до заземлителя, м.

Сопротивление горизонтального электрода:

Расчет сопротивления горизонтального заземлителя

где   ρ – удельное сопротивление грунта, Ом·м;

b – ширина полосы горизонтального электрода, м;

h – глубина заложения горизонтальной сетки, м;

Lгор – длина горизонтального электрода, м.

Полное сопротивление заземляющего устройства:

Сопротивление заземляющего устройства

где  n – количество комплектов;

kисп – коэффициент использования.

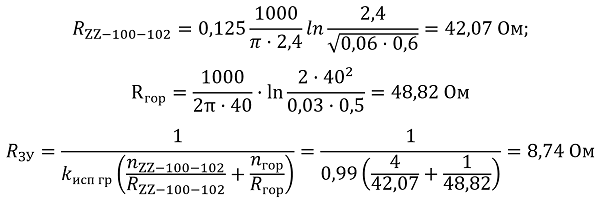

Расчет сопротивления заземляющего устройства

Расчётное сопротивление заземляющего устройства составляет 8,74 Ом.

Комплектующие для заземления спутниковой антенны

Артикул Наименование Количество, шт.
Заземляющее устройство
1. ZZ-100-102 ZANDZ Комплект электролитического заземления (горизонтальный; 3 метра) 4
2. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 1
3. ZZ-005-064 ZANDZ Зажим для подключения проводника(до 40 мм) 12
4. ZZ-007-030 ZANDZ Лента гидроизоляционная 3

У вас возникли вопросы по заземлению спутниковой антенны? Обращайтесь в Технический Центр ZANDZ!
