Молниезащита московского зоопарка

За годы работы мы защитили от молнии сотни зданий традиционной конструкции и множество площадочных объектов. Каждый проект уникальный, но не всегда есть возможность рассказать о тех, которые действительно выделяются. Сейчас такой шанс предоставился.

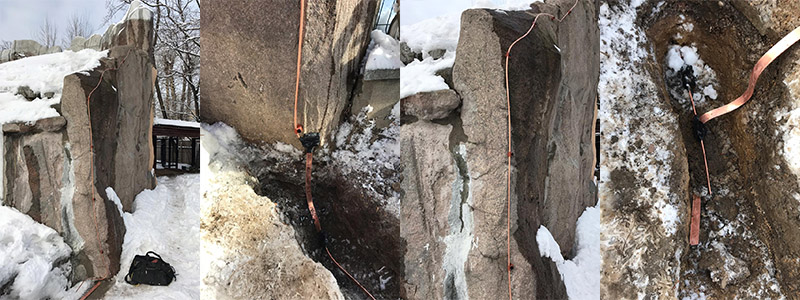

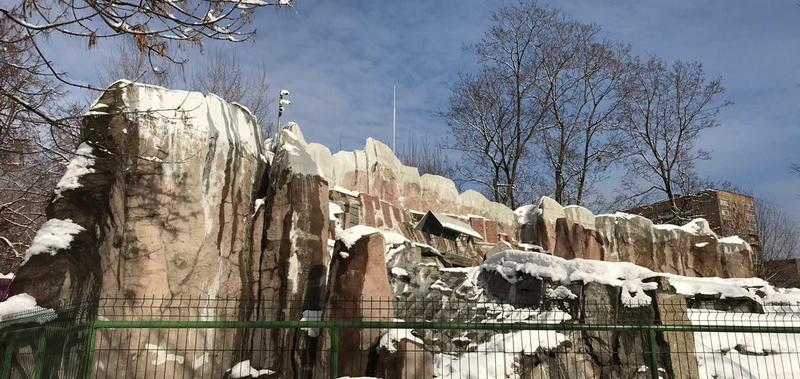

Вольер со снежными козами в московском зоопарке — пожалуй самый интересный объект, который мы защищали. В этом вольере в качестве загона для коз выступает гора: она достаточно высокая, поэтому есть риск, что в нее придется удар молнии. На вершине установили молниеприемник, спуски токоотводов спрятали в ступенях и присоединили их к заземлителю, проложенному у подножья. Описанные мероприятия по молниезащите и заземлению звучат знакомо, но выглядят интересно, смотрите фотографии ниже.

Молниезащиту вольера с козами мы не только разработали, но и реализовали совместно с нашим партнером — компанией Groundz, от которой получили письмо с благодарностью за помощь в выработке проектных решений и быструю поставку материалов.

Ниже можно ознакомиться с решением, предложенным специалистами Технического Центра ZANDZ.

Задача

Произвести расчет молниезащиты и заземления вольера снежных коз в Московском зоопарке.

Решение

Расчеты молниезащиты вольера произведены в соответствии со следующими документами:

1. «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).

2. «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).

3. «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Для защиты сооружений от ударов молнии используются молниеотводы. Молниеотвод состоит из молниёприёмника, перехватывающего разряд молнии, токоотвода и заземлителя. Все эти элементы позволяют безопасно отвести ток молнии в землю без ущерба для защищаемого объекта.

Вольер относится к обычным объектам с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

1. Установка одного стержневого молниеприемника высотой 4 м на стене. Учтено, что 0,7 м длины стержня уходит на крепление.

2. От молниеприемника прокладывается 2 токоотвода из стальной омедненной проволоки диаметром 8 мм к двум заземляющим устройствам.

3. Крепление токоотводов осуществляется (шаг установки 0,6-1 м):

   • к стене с помощью зажима GL-11703A;

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

1. Монтаж 2-х заземляющих устройств, состоящих из горизонтального электрода длиной 4,5 м (полоса омедненная стальная сечением 4x30 мм), глубина 0,5 метра и 2-х вертикальных электродов (штырей из омедненной стали диаметром 14 мм) длиной 3 м.

2. Соединение вертикальных и горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.

3. Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.
