Считаем надёжность защиты сеткой

Данный материал является 3-ей публикацией из цикла статей Эдуарда Мееровича Базеляна "Правда о молниезащитной сетке". В них автор рассказывает обо всех явных и неявных нюансах, связанных с расчетом надежности, проектированием и эксплуатацией молниезащитной сетки.

С электрофизических позиций сетка представляет собой мультитросовую систему, которая вполне поддается компьютерному расчёту, например, по вероятностной методике, которая была разработана едва ли не полвека назад в ЭНИН им. Г.М. Крижановского и до сих пор используется в России. С её помощью построены все зоны защиты в Инструкции по молниепзащите СО-153-34.21.122-2003. Программа доступна для массового использования на этом сайте.

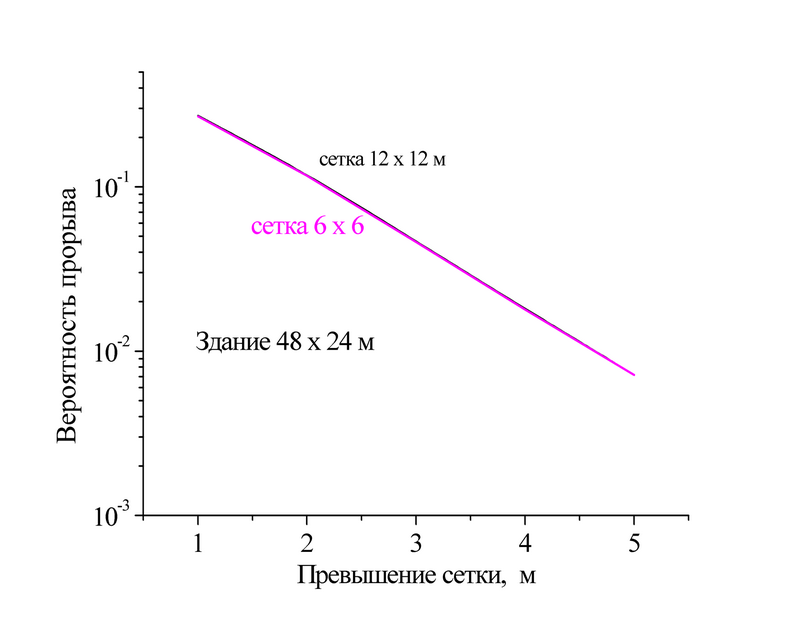

Итак, расчёт в состоянии воспроизвести эффективность работы сетки в штатных для неё условиях. Предположено, что, располагаясь на высоте 30 м над уровнем земли, она защищает людей и оборудование на верхнем этаже здания с диэлектрической кровлей. Для здания 48х24 м сетка 12х12 м отображается в расчётной программе 3-мя тросами длиной по 48 м и 5-ю перпендикулярными им тросами длиной по 24 м. Для сетки 6х6 м над тем же зданием в программу надо ввести 14 тросов.  Переменным параметром в расчёте является превышение сетки над защищаемыми элементами здания.

Это третья часть из цикла статей "Правда о молниезащитной сетке". Чтобы прочитать материал полностью необходимо зарегистрироваться на сайте.
