Молниезащита электротехнического завода

Заводы согласно РД, если нет взрывоопасных зон, относятся к 3-й категории молниезащиты. На данном объекте класс взрывоопасности В-IIа, соответственно необходимо выполнить требования для 2-й категории. Проектировщик или заказчик выбирает сам между использованием молниеприемников или молниеприемной сетки. Для данного объекта заказчик выбрал последнее. Проектируя систему молниезащиты с молниеприемной сеткой необходимо учитывать важные детали нормативных документов.

Предлагаем Вам ознакомиться с нашим предложением по данному объекту.

Молниезащита электротехнического завода.

Объект: электротехнический завод.

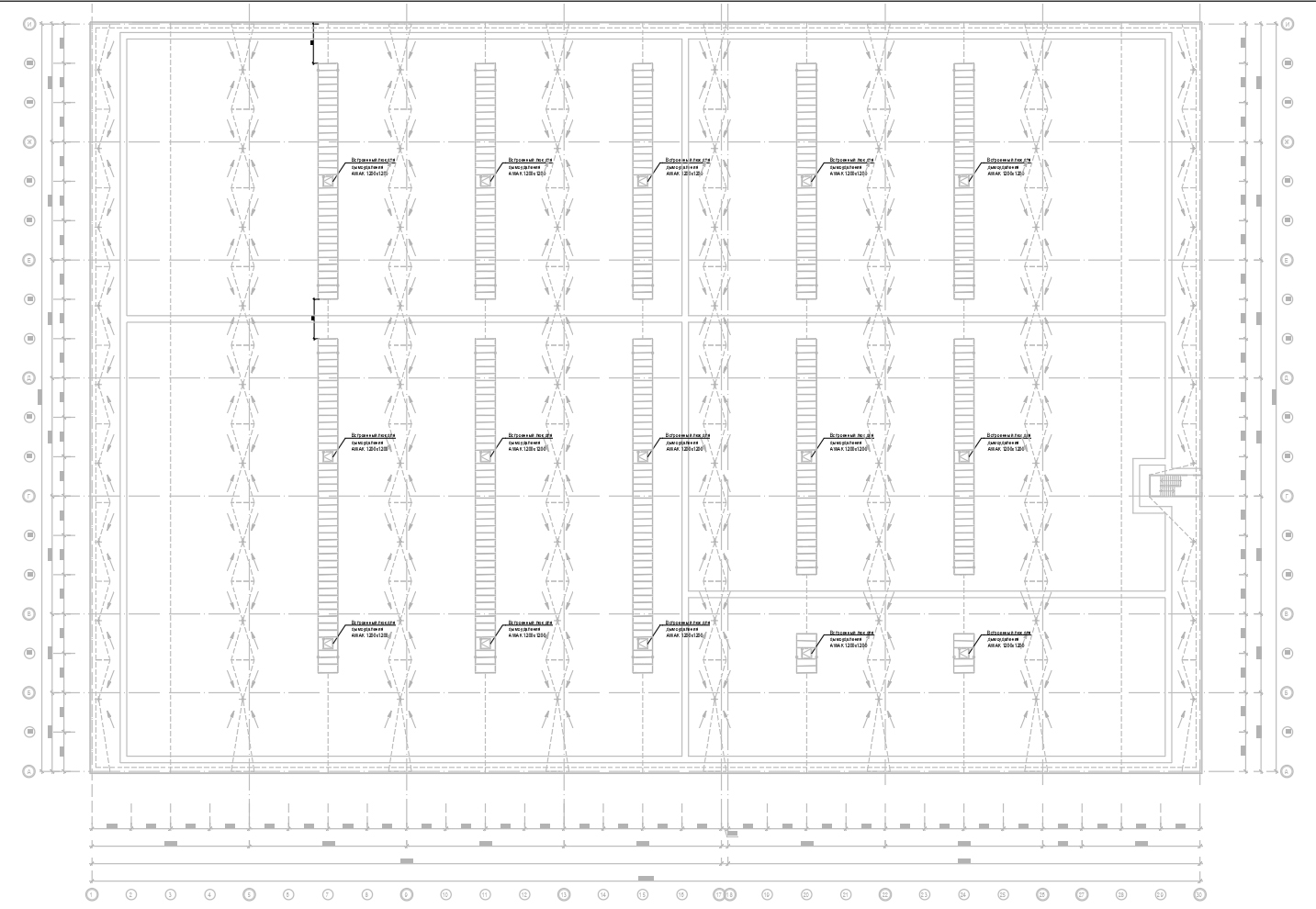

Рисунок 1 - План объекта.

Задача: Выполнить расчеты системы молниезащиты электротехнического завода.

Решения по обеспечению требований к системе молниезащиты электротехнического завода:

1. Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

2. Объект необходимо защитить по II категории молниезащиты, согласно РД.

3. Молниезащита объекта выполнена при помощи молниеприемной сетки с шагом не более 6 м. Сетка выполнена из стальной омедненной (толщина медного покрытия не менее 70 мкм) проволоки d8 мм (GL-11149).

4. Установка токоотводов осуществляется при помощи зажима GL-11711 - на кровле, GL-11747A - по периметру кровли до присоединения к двутаврам. Шаг установки зажимов 0,8-1,0 м.

5. Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.

6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514.

7. В качестве токоотводов принимаются двутавры, согласно СО 153-34.21.122-2003 п.3.2.

6. Подключение молниеприемной сетки к двутаврам выполняется при помощи зажимов ZZ-005-064.

7. В качестве естественного заземляющего устройства используется железобетонные фундаменты, цоколи, в соответствии с РД 34.21.122-87, п.1.8.

На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Рисунок 2 - Расположение оборудования для молниезащиты электротехнического завода.

Таблица 1 – Перечень потребности в материалах.

Поз.	Изображение	Обозначение	Наименование	Кол.
1.		GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	190
2.		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	1600
3.		GL-11711	GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон)	8000
4.		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	1500
5.		GL-11545A	GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь)	150
6.		GL-11514	GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь)	100
7.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	40

У вас возникли вопросы по молниезащите заводов? Обращайтесь за помощью в Технический Центр ZANDZ!
