Технический расчёт модульно-стержневого заземляющего устройства из нержавеющей стали для КТП 10/0,4 кВ

Приложение № 3 к "Экономическое обоснование применения модульного заземления ZANDZ".

Мероприятия выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7.

Объектом установки защитного заземления является комплектная трансформаторная подстанция (КТП) напряжением 10/0,4 кВ. В соответствии с данными заказчика, грунт в предполагаемом месте установки заземляющего устройства суглинок. Расчётное удельное сопротивление грунта принимается равным 100 Ом∙м.

В соответствии с ПУЭ п.1.7.96, 1.7.97 и 1.7.104 для электроустановок напряжением выше 1 кВ в сетях с изолированной нейтралью (35-10 кВ) сопротивление ЗУ не должно превышать 4 Ом.

В соответствии с ПУЭ п. 1.7.101 сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 4 Ом при линейном напряжении 380 В источника трёхфазного тока.

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

установка двух вертикальных электродов длиной 10,5 м и одного вертикального электрода длиной 9 м из стальных омедненных стержней диаметром 14 мм, объединенных горизонтальным заземлителем из коррозионностойкой полосы стальной омедненной сечением 4х30 мм, проложенным вокруг КТП. Глубина заложения полосы 0,5 м;
до стены КТП прокладывается горизонтальный заземлитель длиной 1 м (полоса омедненная сечением 4х30 мм).

Расположение элементов заземляющего устройства показано на рисунке 1.

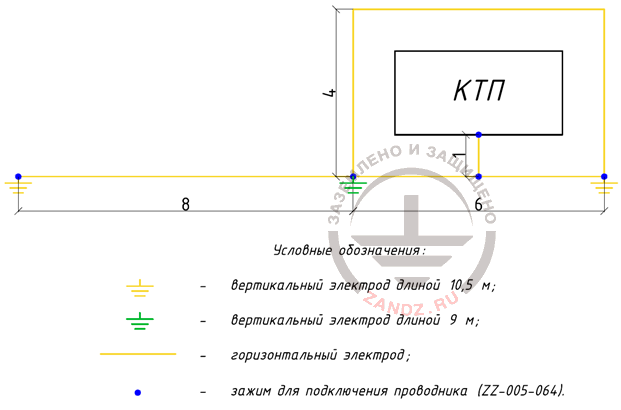

Рисунок 1 — Схема расположения элементов заземляющего устройства

Расчёт сопротивления заземляющего устройства:

Сопротивление горизонтального электрода:

p — удельное сопротивление грунта, Ом·м;
b — ширина полосы горизонтального электрода, м;
h — глубина заложения горизонтальной сетки, м;
Lгор — длина горизонтального электрода, м.

Сопротивление вертикального электрода:

ρ – удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T– заглубление - расстояние от поверхности земли до заземлителя, м;

t – заглубление верха электрода, м

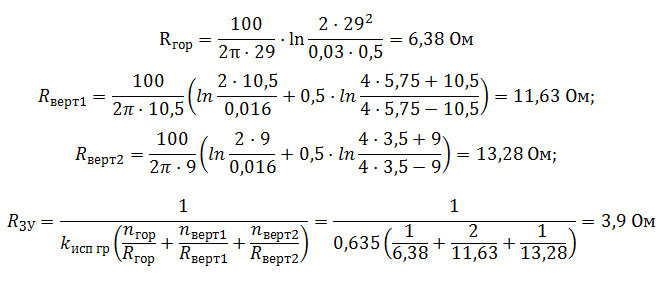

Полное сопротивление заземляющего устройства:

n – количество комплектов; kисп – коэффициент использования;

Расчётное сопротивление заземляющего устройства составляет 3,9 Ом.

Перечень необходимых материалов:

№	Рис.	Артикул	Изделие	Коли-чество
1.		ZZ-000-130	ZANDZ НЕРЖ Комплект заземления из нержавеющей стали универсальный (30 метров)	1
2.		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1
3.		GL-11075-10	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров)	1

Смотрите далее - Приложение № 6. Локальный сметный расчёт № 032 (применение модульного заземления ZANDZ из вертикальных стержней из нержавеющей стали диаметром 16 мм и длиной 1,5 м.).

Вам требуется выполнить проект по заземлению и молниезащите? Закажите его, обратившись в Технический центр ZANDZ.com!
