Электрод-заземлитель горизонтальный

Из готового комплекта электролитического заземления ZANDZ
ZZ-100-102-6МГ-ГН219 (пр. Россия)

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной диаметром 219 мм и длиной 6 метров в виде буквы "L" с перфорацией диаметром 2-3 мм по всей длине. Имеет особо большой диаметр 219 мм для использования на объектах нефтегазовой отрасли в условиях Крайнего Севера.

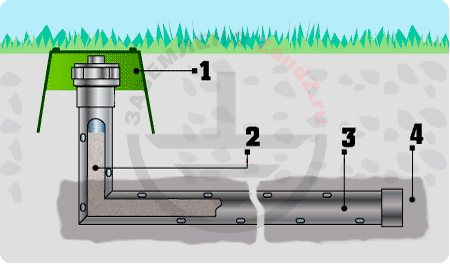

1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Электрод - заземлитель
4. Заполнитель околоэлектродный

Для соединения с заземляющим проводником используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

• Длина электрода = 6000 ± 60 мм
• Диаметр электрода = 219 ± 3 мм
• Длина вертикальной части электрода = 0,8 метра
• Длина горизонтальной части электрода = 5,2 метра
• Толщина стенок электрода => 2 мм
• Длина проводника для подключения = 1000 мм

В верхней части электрода находится крышка, предназначенная для визуального определения количества солевой смеси внутри него. Для крепления используется либо защелка, либо резьбовое соединение.

Смесь специальных солей (250 кг) не засыпана в электрод, но поставляться в составе комплекта (заполнение электрода производится непосредственно на объекте). Это позволяет значительно снизать транспортные расходы и облегчить манипуляционные операции.
По согласованию с заказчиком смесь солей может быть предварительно засыпана в электрод.

Для защиты внутреннего объема электрода от загрязнений во время транспортировки или хранения - отверстия в электроде закрыты специальной лентой. Эту ленту необходимо удалить во время монтажа.

Представленные фотографии продуктов могут отличаться от реальных.
