Муфта для резьбовых стержней заземления латунная

Внимание!

Артикулы: GL-10401 / GL-10402/ GL-10403

Латунная муфта предназначена для соединения резьбовых стержней заземления друг с другом. Она изготовлена таким образом, чтобы стержни соприкасались друг с другом в самом центре муфты и движущая энергия, необходимая их заглублению в почву, муфте не передавалась. Таким образом не происходит "рассеивания" ударного импульса и также снимает с муфты механическую нагрузку.



Для стержней D12
Вес: 0,082 кг
Длина: 70 мм
Диаметр: 21 мм




Для стержней D14
Вес: 0,082 кг
Длина: 70 мм
Диаметр: 21 мм




Для стержней D17
Вес: 0,082 кг
Длина: 70 мм
Диаметр: 24 мм

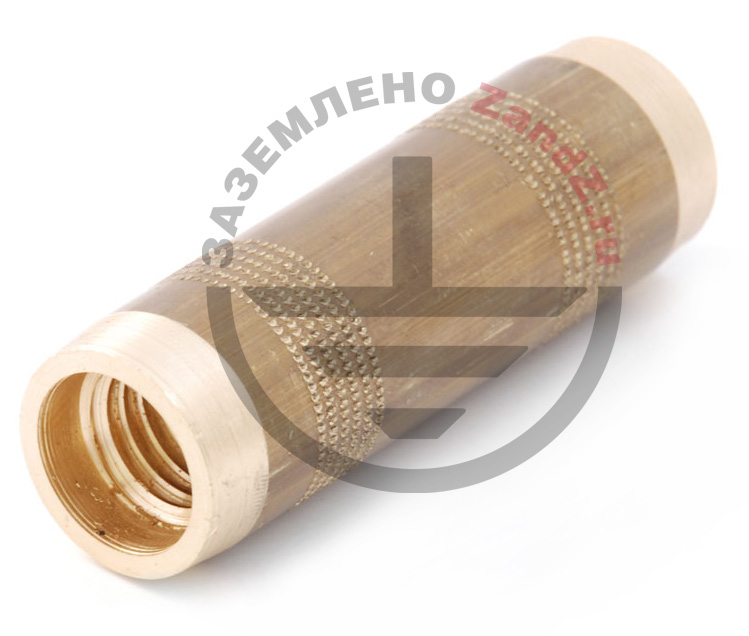

Муфта соединительная



Муфта заземления



Эскиз муфты GL-10402





Эскиз муфты

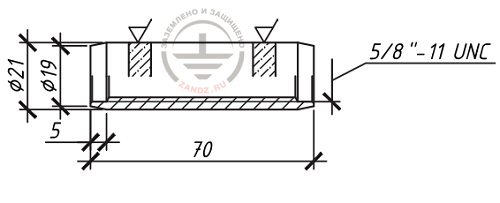

Габаритный чертеж муфты GL-10402



Габаритный чертеж муфты
