Думая о молниезащите, сразу представляешь себе многоэтажное здание с установленным на крыше молниеприемником. Это логично: чем выше здание, тем чаще его поражают высоковольтные разряды. Но что, если сооружение полностью находится под землей? Нужно ли принимать какие-то мероприятия по молниезащите, когда молнии попросту не к чему притягиваться? Попробуем разобраться в этом вопросе.
Если сооружение скрыто под поверхностью земли, то угроза попадания молнии в него “естественная“. Такой же вероятности удара подвержена любая другая плоская поверхность при условии одинаковой интенсивности грозовой деятельности. Значит ли, что подземный бункер не нужно оборудовать средствами молниезащиты? Это не так.
Основные угрозы и решения
Существует множество путей, по которым ток молнии способен проникнут внутрь бункера. Это могут быть кабельные линии электропередачи или подземные коммуникации: трубы водоснабжения, отопления, канализации и газопроводы. Поэтому основным средством защиты от опасностей молнии будет уравнивание потенциалов. В первую очередь необходимо организовать основную систему уравнивания потенциалов в соответствии с пунктом ПУЭ 1.7.82. В нее должны войти перечисленные выше коммуникации.
Система уравнивания потенциалов, организованная в бункере, будет преследовать следующие цели:
Уравнивать потенциалы открытых проводящих частей, которые доступны одновременному прикосновению. Тем самым снижается вероятность попадания под значительное напряжение людей, находящихся бункере.
Если бункер целиком выполнен в виде металлической или железобетонной конструкции, то в качестве заземления может быть использован сам металл каркаса. Такого естественного заземлителя будет достаточно для защитного заземления и заземления, предназначенного для работы электрооборудования. Проводники уравнивания потенциалов можно присоединять непосредственно к металлическому каркасу бункера. Такая объединенная система заземления и уравнивания потенциалов будет надежно работать.
Опасность прямого удара
Молния все же может ударить в поверхность земли над бункером. Вероятность этого события тем выше, чем больше близко растущих деревьев и других высоких объектов, которые могут быть естественными молниеприемниками. Такие объекты не имеют правильного заземления, а это значит, что воздействие молнии будет сравнимо с прямым поражением. Подобный удар приведет к более серьезному влиянию первичных и вторичных проявлений молнии по сравнению с импульсом молнии, пришедшим по коммуникациям. Ток станет растекаться в непредсказуемом направлении, в результате чего различные участки будут находиться под разными потенциалами. Из-за этого происходят искрения, которые очень опасны в случае присутствия в бункере взрывоопасных и пожароопасных веществ.
Как защититься от прямого удара

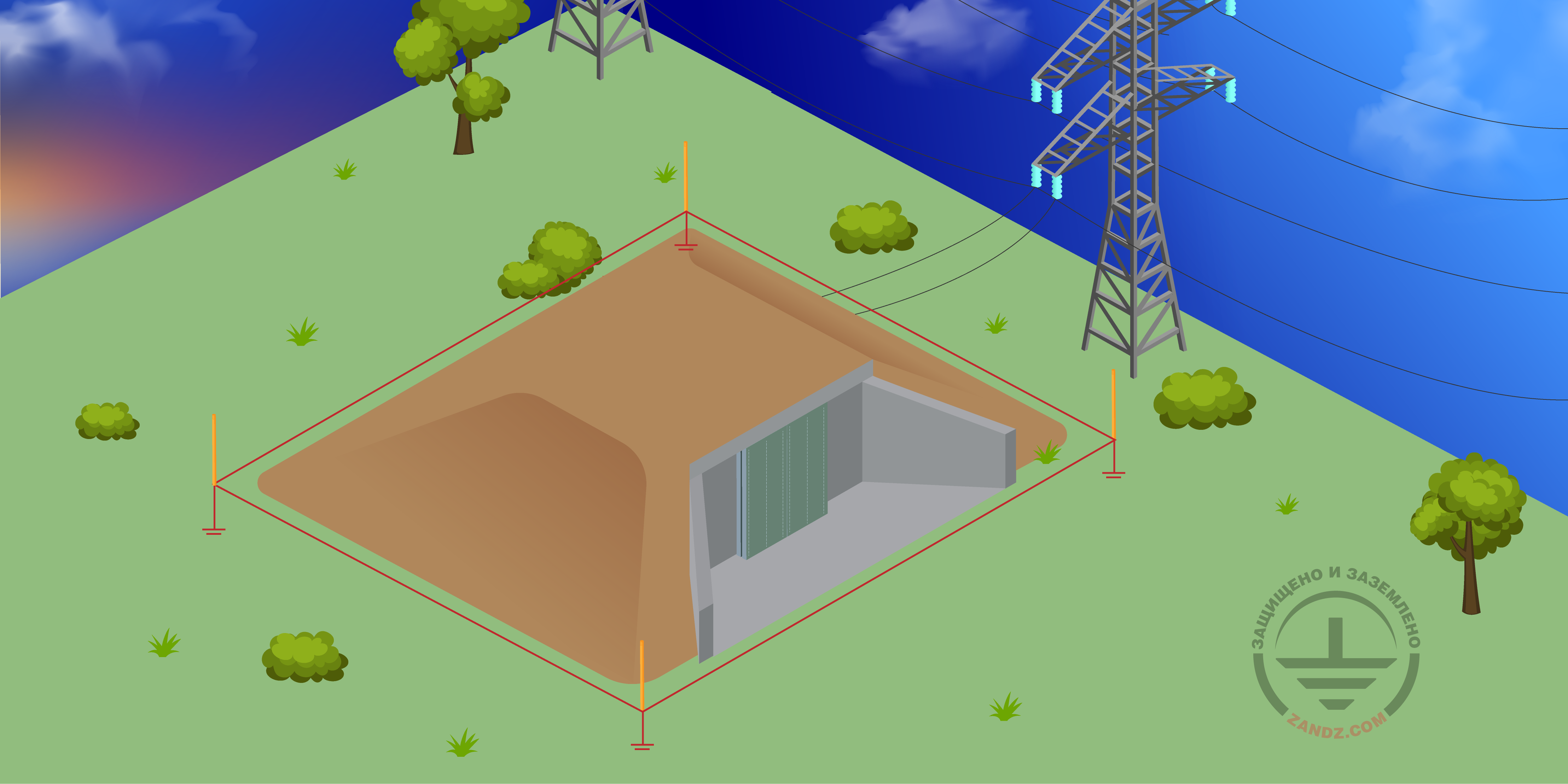

Вероятность поражения молнией увеличивается, если подземное сооружение занимает большую площадь. В таком случае для защиты стоит использовать отдельно стоящие молниеприемники, в зону защиты которых войдет поверхность земли над бункером. Нужная высота молниеприемников подбирается в зависимости от территории, которую занимает бункер. Чем она больше — тем выше потребуется молниеотвод. Для защиты небольшой площади достаточно 10-метрового отдельно стоящего молниеприемника ZZ-201-010. Большие бункеры могут быть защищены, например, 25-метровыми мачтами ZZ-201-025.
Отдельно стоящие молниеприемники иногда не могут быть удалены от вводимых в бункер коммуникаций на необходимое расстояние, которое по стандарту РД 34.21.122-87 должно быть как минимум 5 метров. Тогда для уравнивания потенциалов заземляющее устройство молниеприемников следует присоединить к металлическому каркасу сооружения. Такое решение будет безопаснее, чем растекающийся по непредсказуемым путям ток.
Заключение
В целом бункер — это надежно защищенное от молнии сооружение. Сама его конструкция и нахождение под поверхностью земли благоприятно влияют как на защитное заземление, так и на защиту от молнии. Необходимо только дополнение в виде проводников уравнивания потенциалов и, возможно, молниеприемников и заземлителей для них.
