Вебинар "Защита от перенапряжений линий электропитания сети 230/400 В 50 Гц, часть 2", страница 2

Третий вебинар из серии "Защита от перенапряжений"

Текст вебинара. Страница 2

Быстрая навигация по слайдам:

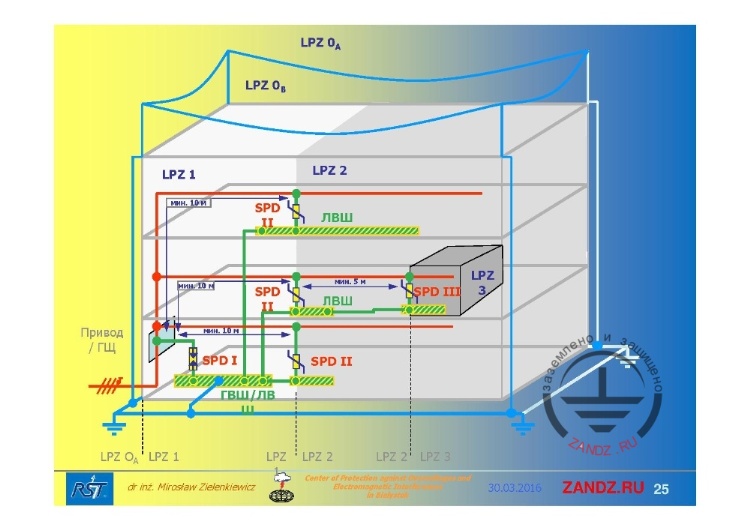

— Инженеру приходится иметь дело со строительным объектом. На практике, если мы посмотрим на такую схему, которую я здесь показал, как бы в трех размерах более или менее. Мы имеем дело с местоположением элементов и с расстояниями по жиле, уложенного провода электропитания, которые играют роль сопрягающих индуктивностей. «LEUTRON» принимает, что минимальное расстояние между элементом первого типа и второго типа должно быть 10 метров. Когда наш ограничитель перенапряжений, по-русски это будет ОПН 1, характеризуется ограничением перенапряжения 4 кВ. Если наш элемент имеет напряжение срабатывания порядка 1,5 кВ ОПН 2, то между ними расстояние должно быть минимум 10 метров. Между второй ступенью А и третью ступенью защиты принимается, что минимальное расстояние по жиле провода – это 5 метров. Если не хватает этого расстояния, тогда требуется дополнить схему какой-то искусственной индуктивностью, которая раньше применялась в «LEUTRON», сейчас мы избавились вообще от этой потребности.

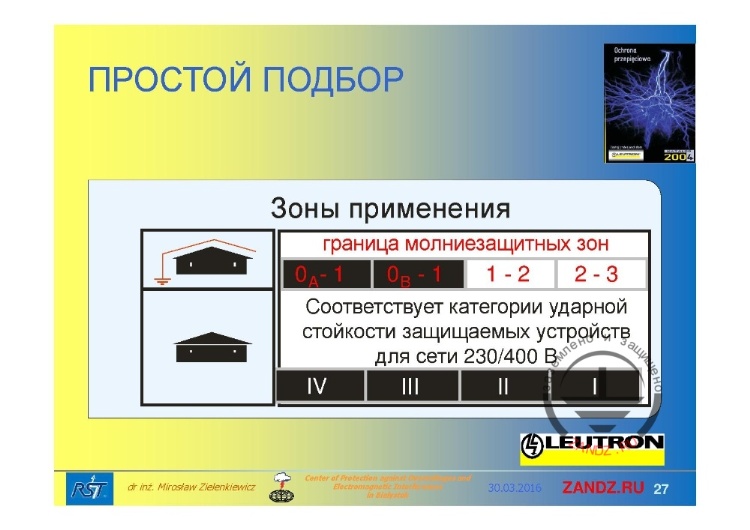

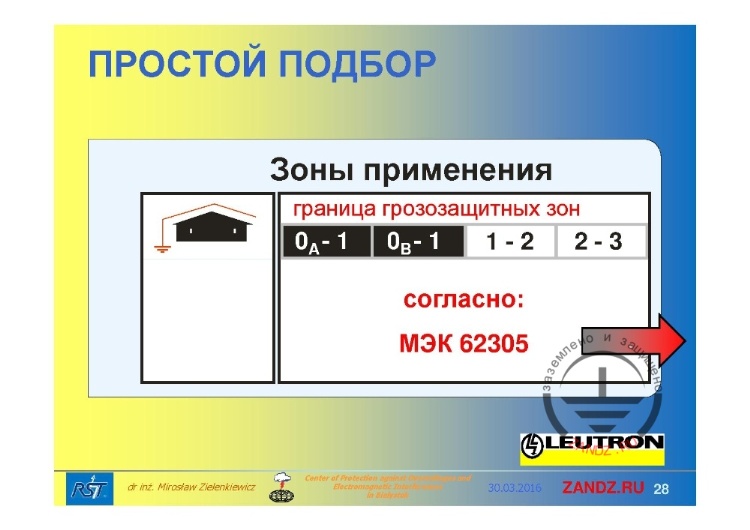

— Но мы попытались в этом каталоге помочь проектировщику именно таким образом. Сейчас в каталоге «LEUTRON» вы не найдете такую информацию, то есть или имеем обстановку, когда наш объект обладает системой наружной молниезащиты. Для каждого проектировщика это очевидно, что в таком случае мы уже как бы запланировали, чтобы в наш объект, вероятно попадет молния. И мы должны поставить во входные кабеля в объект защиту, которая отрежет нам частичные токи молнии, не пустит и в объект. И мы просто определяем что, например, наш объект на границе находится со стеной. За стеной находится первая зона или мы имеем дело с зоной 0А, где молния попадает напрямую, или если выполнена система молниезащиты, молния идет в зону 0В, которая дает нам намного легче условия. Или имеем дело с внутренними зонами в объекте, зоной первой и второй и граница между зонами второй и третьей. Если объект не имеет систему молниезащиты, здесь видим домик без молниезащиты – это означает, что мы руководствуемся другим стандартом по сети электропитания, которые я уже показывал. Есть четыре категории: четвертая, третья, вторая и первая.

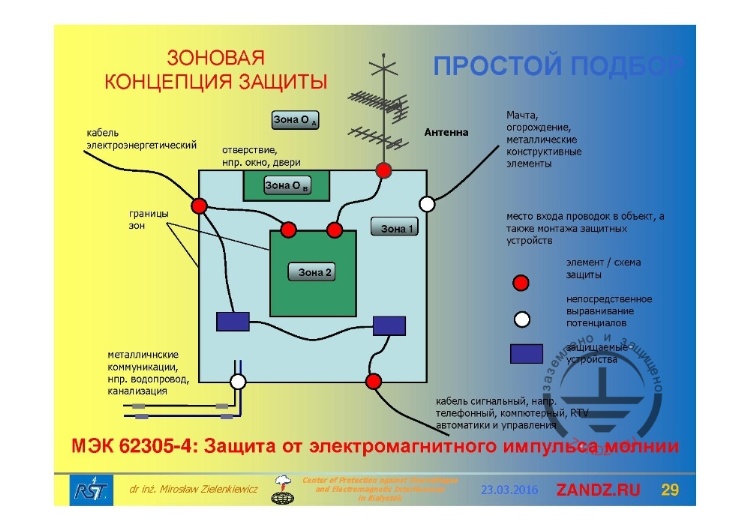

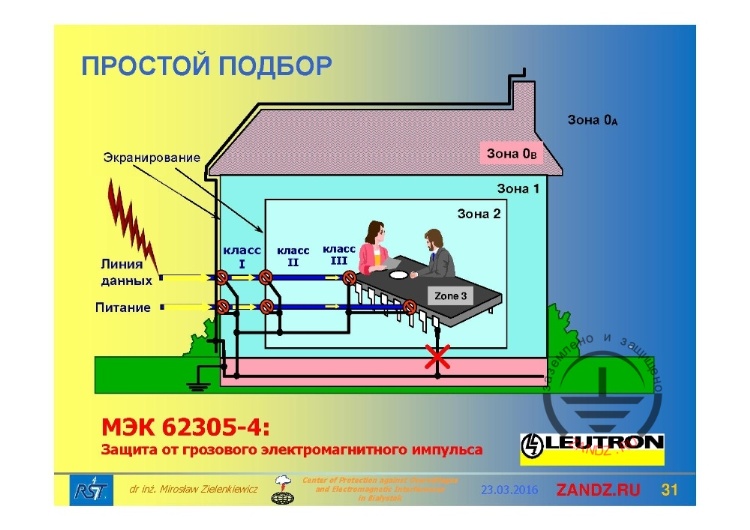

— То есть на практике мы применяем стандарт, который говорит о защите от электромагнитного импульса молнии. Об этом мы уже много сказали раньше.

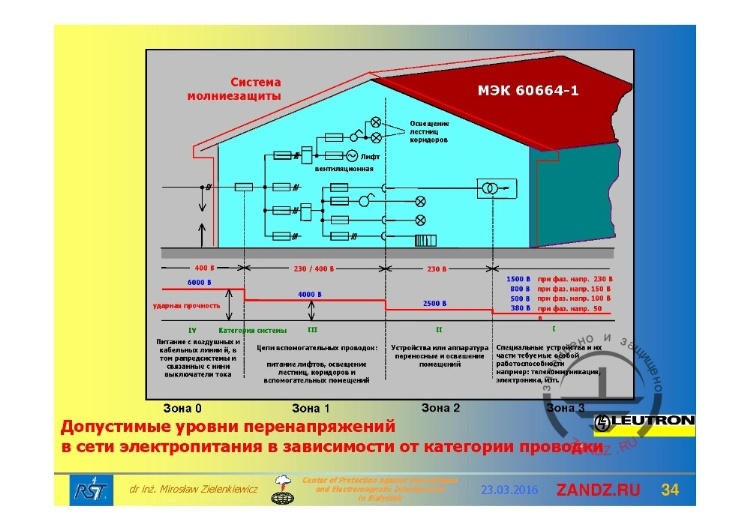

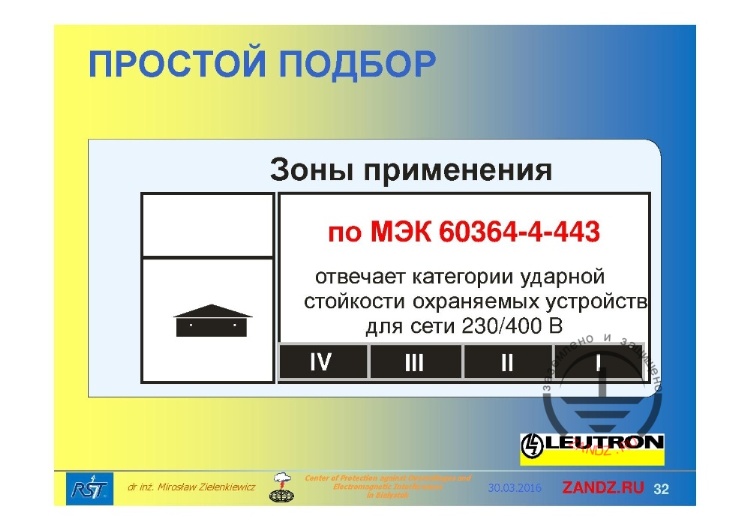

— Второй стандарт, когда нет системы молниезащиты, которым мы руководствуемся. Это стандарт МЭК 60364-4-443.

— Такой рисунок мы тоже видели.

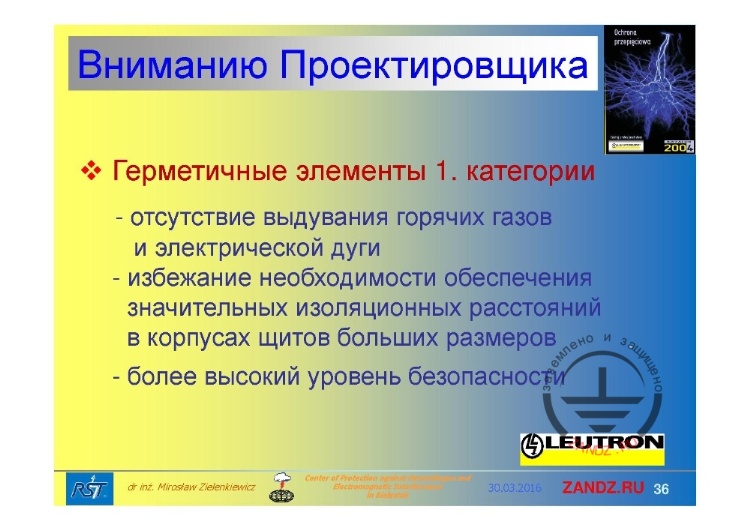

— Во-первых, то о чем я уже говорил, что имеем дело с разрядниками. Разрядники, они герметичны, то есть, чтобы контролировать разряд, иметь большую повторяемость. Этот разрядник герметичный, помним, что он наполнен инертными газами. Оттуда мы не имеем дело с выдуванием горячих газов и электрической дуги на наше устройство. А так было в начале элементы, которые появились около 20 лет тому назад, просто выдували горячие газы и дугу в щите на наши соседние элементы, и необходимо было соблюдать изоляционные расстояния – это означало очень большие габариты такой защиты. Такие герметичные элементы позволяют нам избегать необходимости обеспечения значительных изоляционных расстояний в корпусах и очень высокий уровень безопасности по сравнению с предыдущей технологией.

— «LEUTRON» один из первых ввел двойные зажимы для того, чтобы осуществить соединения с малой индукцией.

— Я думаю, что вы с этим уже встретились. Я еще раз напомню, что мы имеем эту сигнализацию для всех ступеней защиты – это означает, что мы можем полностью контролировать нашу систему защиты и на практике мы выполняем.

— Что это означает на практике?

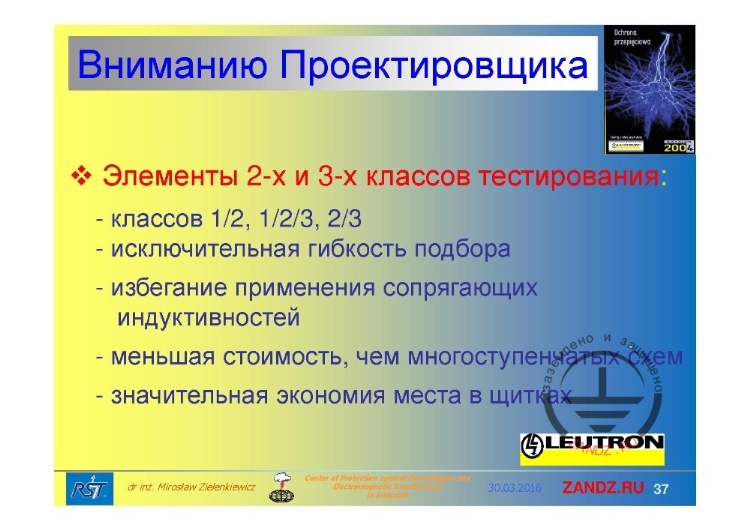

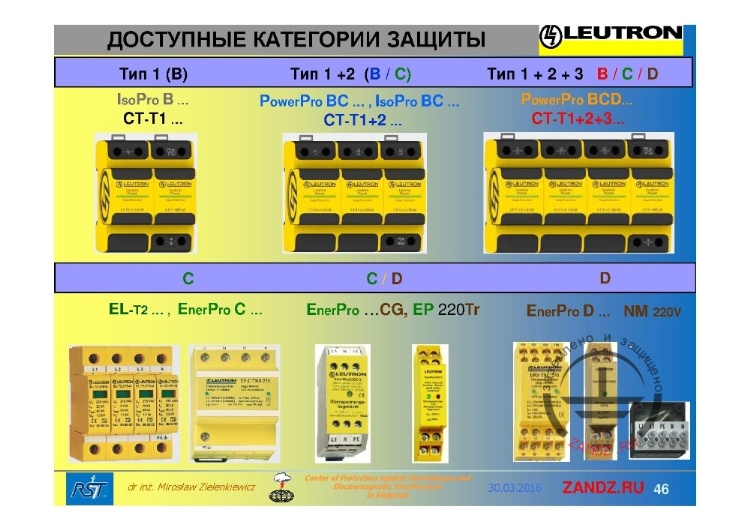

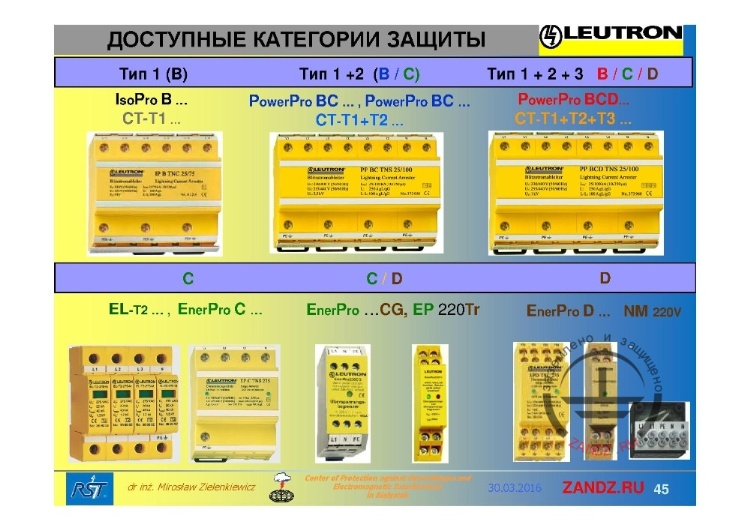

— Если посмотрим на основные названия, которые применяются, то видим, что для элементов типа 1, то есть те, которые увеличивают перенапряжение до 4 кВ, имеем элементы базы «IsoPro» и СТ-Т1, здесь видим элемент «IsoPro» для системы ТN-С, например. Элементы, которые ограничивают до 2,5 кВ, ограничивают молниевые частичные токи – это «PowerPro» BC или «IsoProBC», я здесь ошибся и «CT-T1+T2». Элементы, которые ограничивают перенапряжение и частичный ток молнии до низких напряжений до 1 кВ – это элементы «PowerProBCD» и элементы «СТ-Т1+Т2+Т3» - они увеличивают перенапряжение до 1,5 кВ. Элементы второй категории защиты. На практике – это элементы категории, которые могут увеличивать напряжение до 2,5 кВ, но так как все используют здесь варисторные элементы, они обладают намного меньшим ограничением напряжения – это 1,5 кВ.

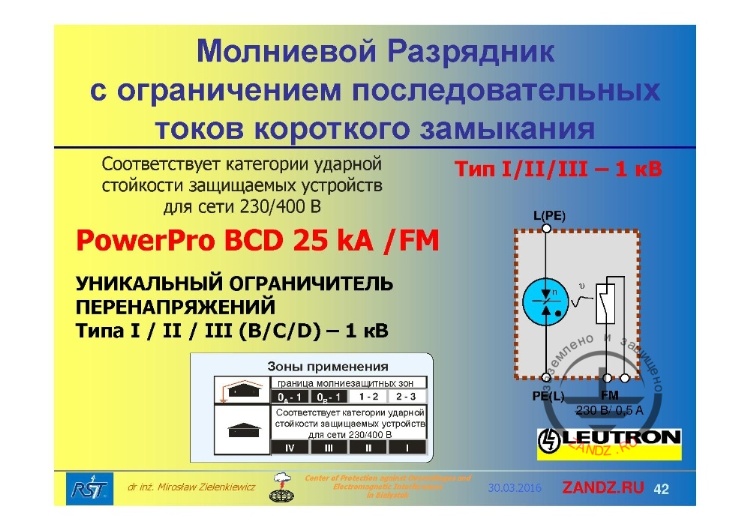

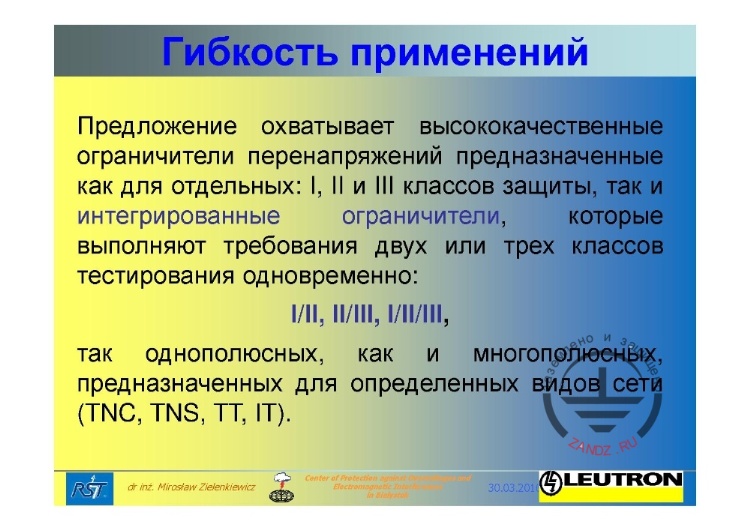

— В действительности мы имеем дело с универсальными ограничителями перенапряжений типа один/два/три, о которых мы уже начали говорить.
