Взрыв резервуара

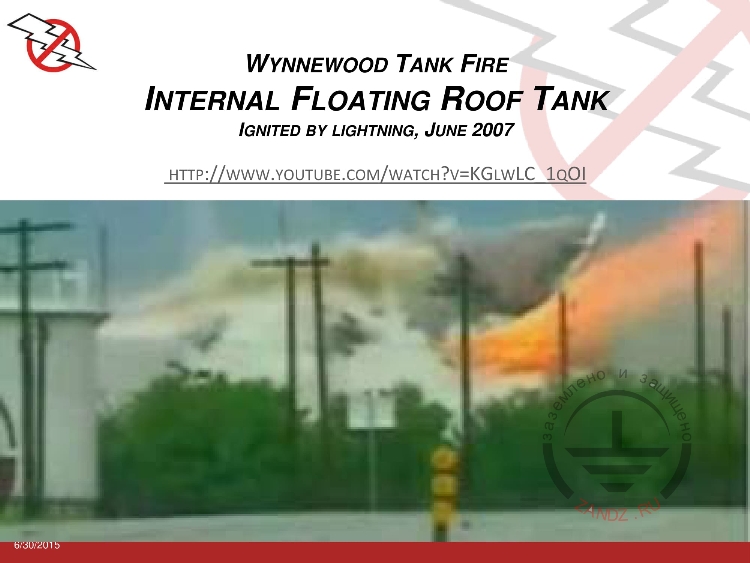

— Здесь представлен скриншот с видео, которое вы можете увидеть по ссылке, представленной на слайде.
Взрыв понтонного резервуара

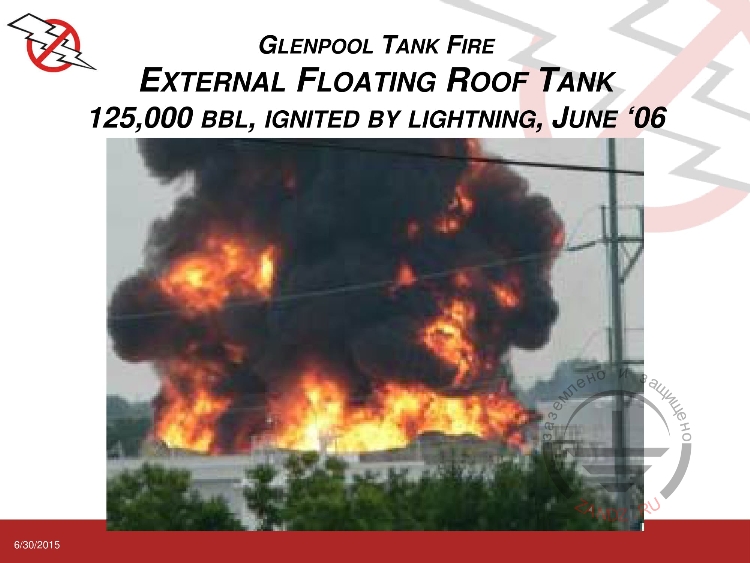

— Здесь представлен другой пример понтонного резервуара. Как вы видите, огонь охватил весь его объем.
Фактор риска

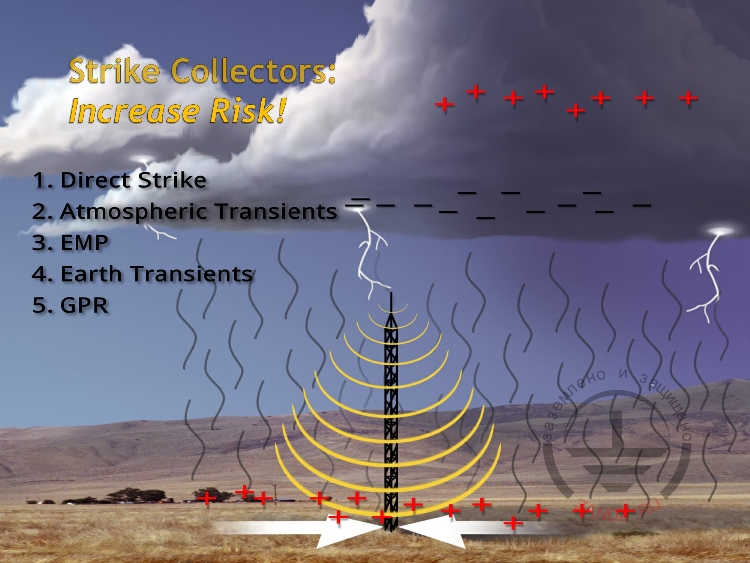

— Резюмируя, хочу сказать что, молниеприемники являются фактором риска. Поскольку они отлавливают молнии и здесь возникают вторичные эффекты, которые также способствуют возникновению риска.

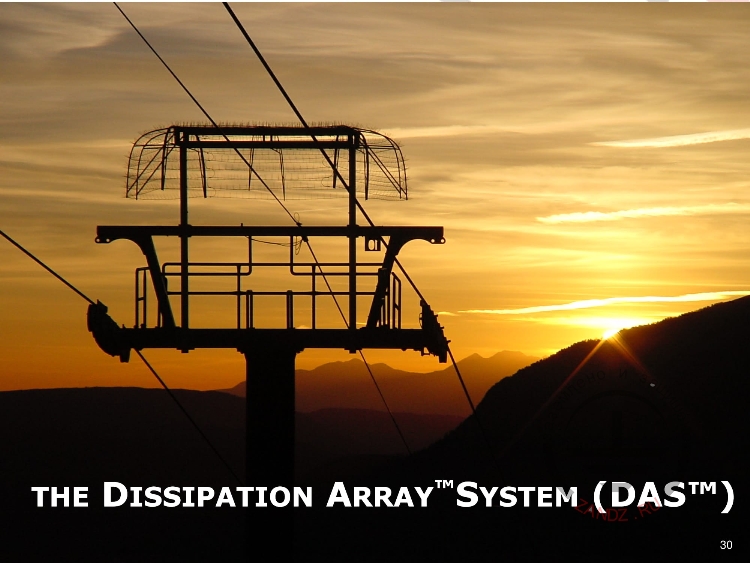

DAS
— Сейчас я бы хотел представить вам систему DAS или систему многоэлектродного рассеивания.
DAS: особенности

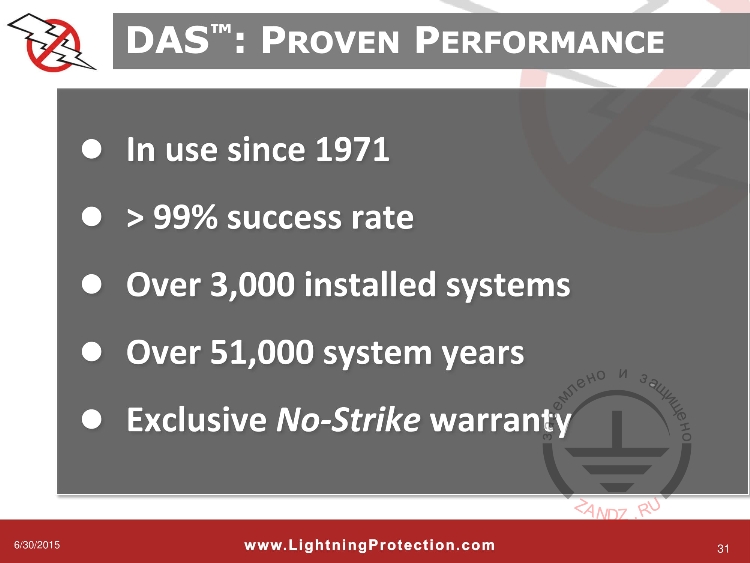

— Система DAS используется с 1971 года.
Основополагающие определения

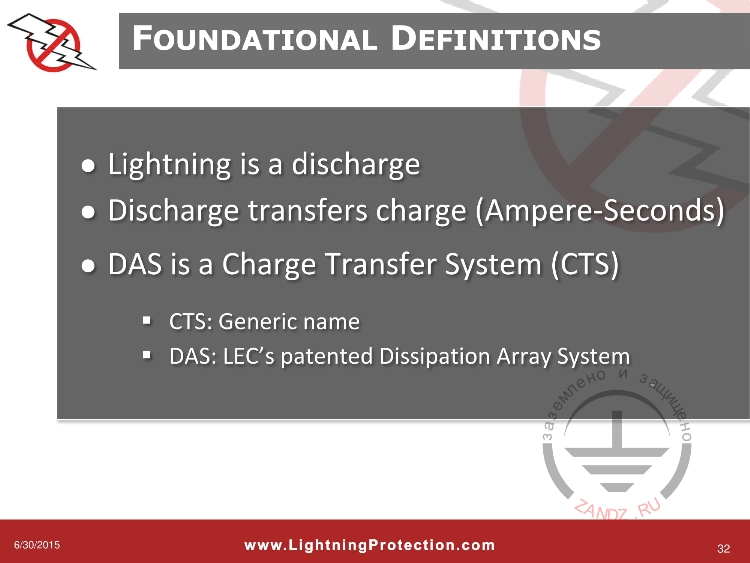

— Система DAS или система многоэлектродного рассеивания предназначена для рассеивания разряда, который может попасть на поддерживающую конструкцию, тем самым мы обезопасим конструкцию.
Цели DAS

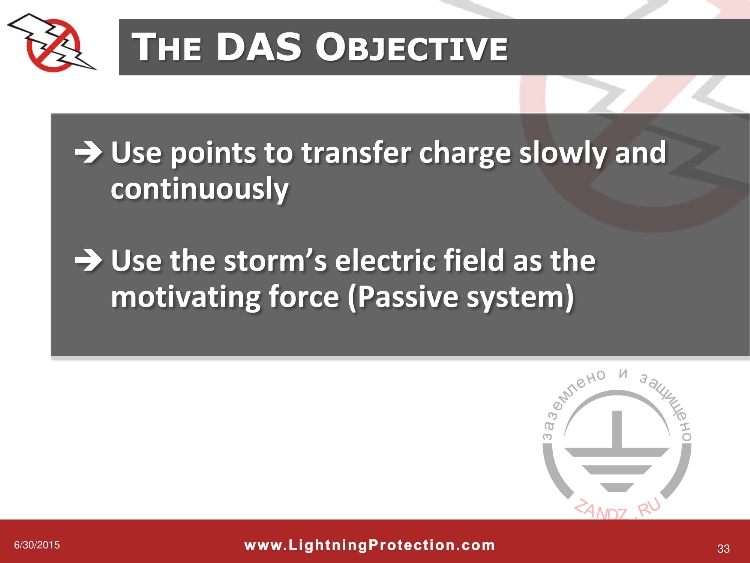

— Система DAS становится точкой улавливания разряда. Разряд медленно, последовательно и непрерывно рассеивается, тем самым отводя электрическое поле от защищаемой конструкции.
Ионизационные факторы
— Конструкция системы DAS зависит от расстояния между точками, от длины точек и от количества и геометрии этих точек.
LEC симулятор

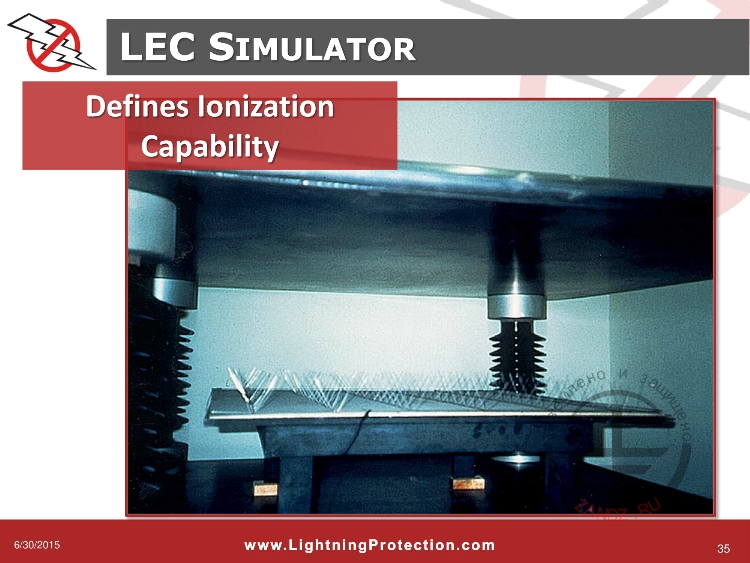

— Здесь представлен пример системы DAS, то есть системы многоэлектродного рассеивания, где внизу показаны эти многочисленные электроды, а вверху происходит моделирование электрического поля.
Лабораторные тесты

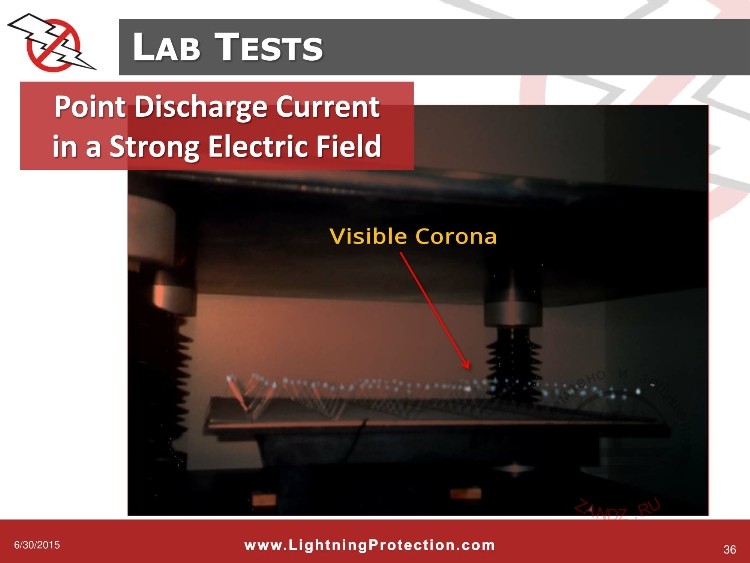

— Работающий здесь ионизатор помогает разряжать ток, таким образом происходит ионизация. Здесь вы видите корону, которая образуется из-за снятия тока ионизатором.
Система DAS на башне

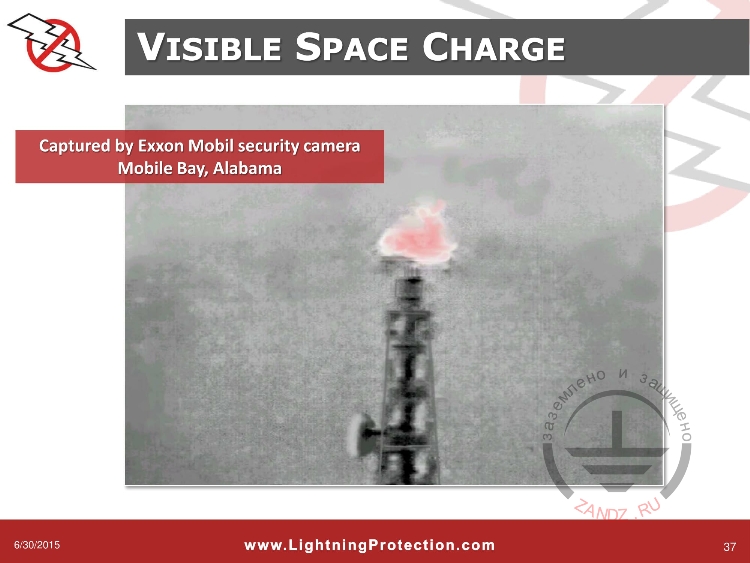

— Здесь показана система DAS установленная на башне, принадлежащей компании Exxon Mobil. Система DAS установленная здесь имеет форму зонтика и 4,5 метра в диаметре. Система многоэлектродного рассеивания установленная здесь, рассеивает заряд, который является пространственным зарядом. Он представляет собой заряженное облако, образующееся наверху башни, вместо восходящего стримера. Если бы на данной башне не была установлена система DAS, то происходило бы формирование восходящего стримера, и заряд собирался бы на конструкции.
Сторона ионизации

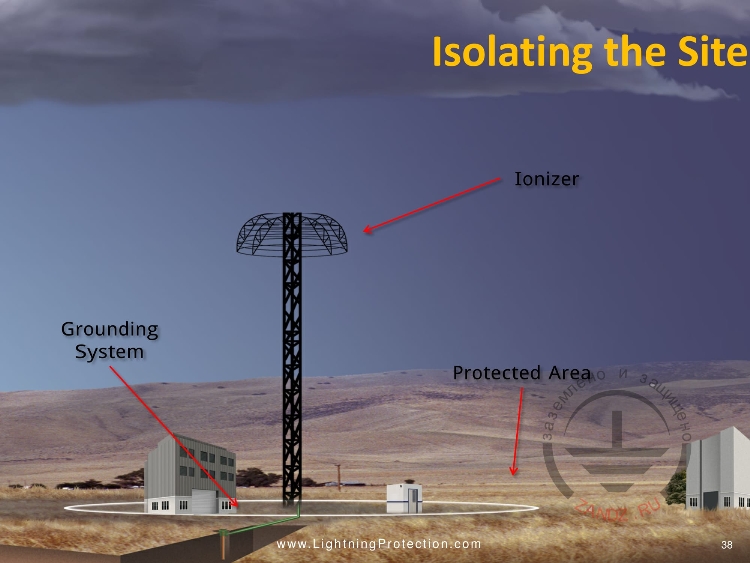

— Здесь представлена концепция системы многоэлектродного рассеивания. Это ионизатор системы DAS, который состоит из тысяч острых точек. Этот ионизатор соединен с системой заземления здесь.
<< Предыдущая страница
слайды с 13 по 24
Следующая страница >>
слайды с 37 по 48
