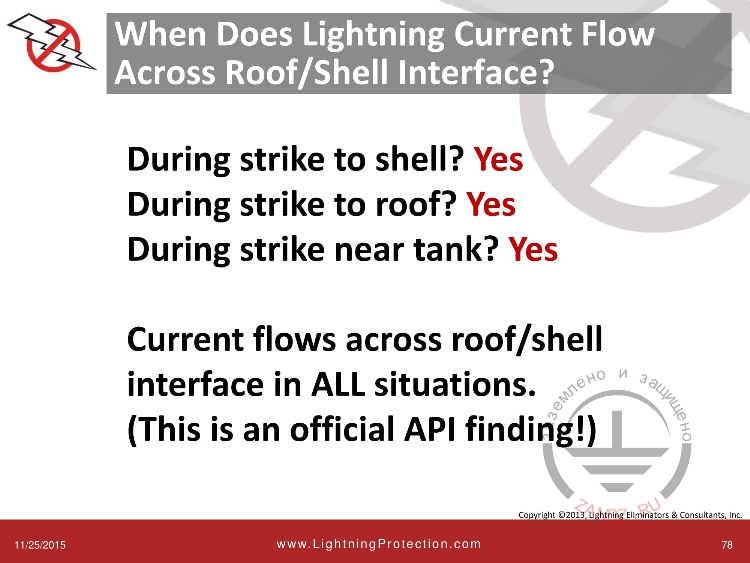

Удар молнии через крышу

— Когда возникает ток от удара молнии через крышу и поверхность резервуара. Ток при ударе молнии протекает через корпус при любых условиях возникновения молнии.

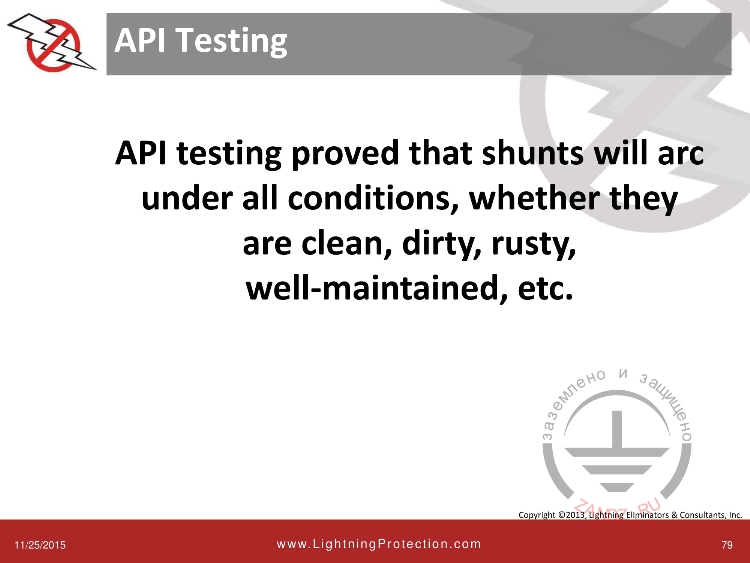

Испытания API

— Американский Институт потратил более 300 тысяч долларов для испытаний различных условий использования шунтов.

Пример тестирования API

— Данная фотография представлена с тестирования, проведенного американским институтом нефтяной промышленности. Здесь вы видите ток, образующийся при разряде молнии, проходящем через шунт.

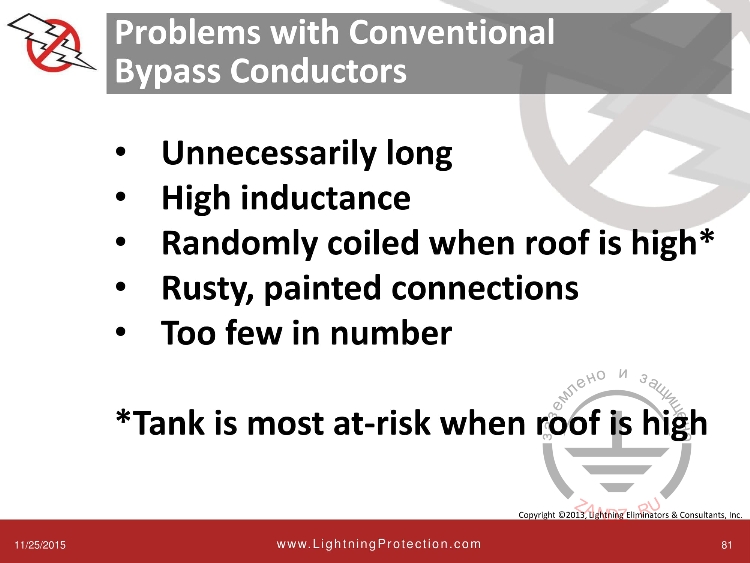

Обходной проводник

— Можно соединить корпус и крышу при помощи обходного проводника. Обходной проводник - это простой провод между крышей и корпусом. Также возникают некоторые проблемы с традиционными обходными проводниками, они слишком большие. Поскольку слишком большие, то возникает слишком большое возбуждение. Когда крышка находится высоко, тогда традиционные обходные проводники на крыше скручиваются в свободном порядке.

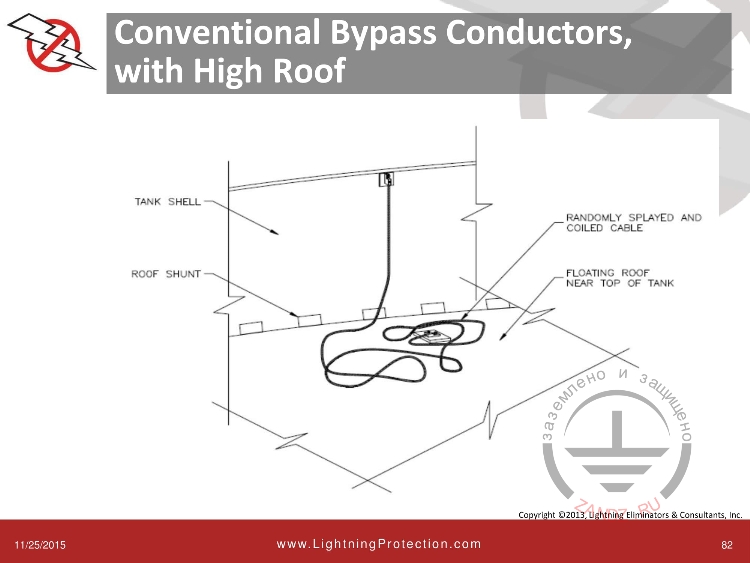

Традиционный обходной проводник

— Здесь представлена иллюстрация традиционного обходного проводника при высокой крыше. Обходной проводник скручен случайным образом на крыше. Когда проводник касается сам себя, то может возникнуть проблема - дугообразование. В той точке, где кабель касается сам себя.

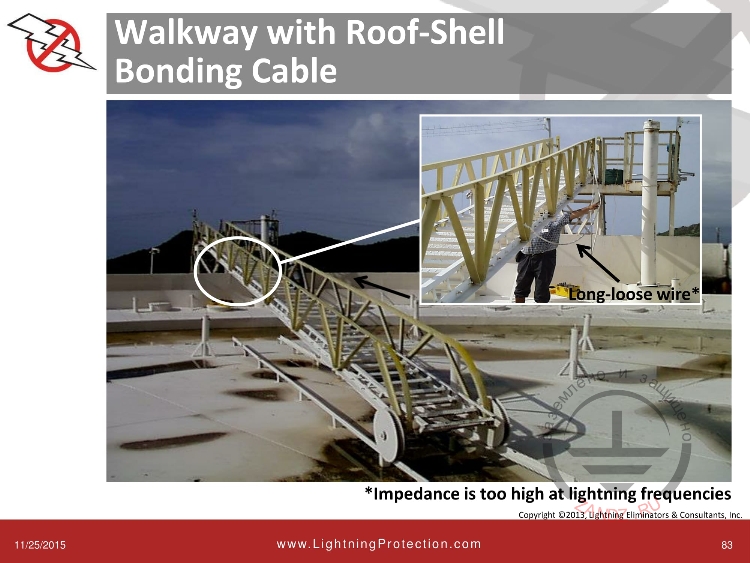

Подвесные кабели

— Некоторые компании подвешивают кабель между крышей и корпусом на длинных проходных платформах. Этот провод будет слишком длинный, чтобы эффективно работать при частотах, при которых возникают разряды молнии.

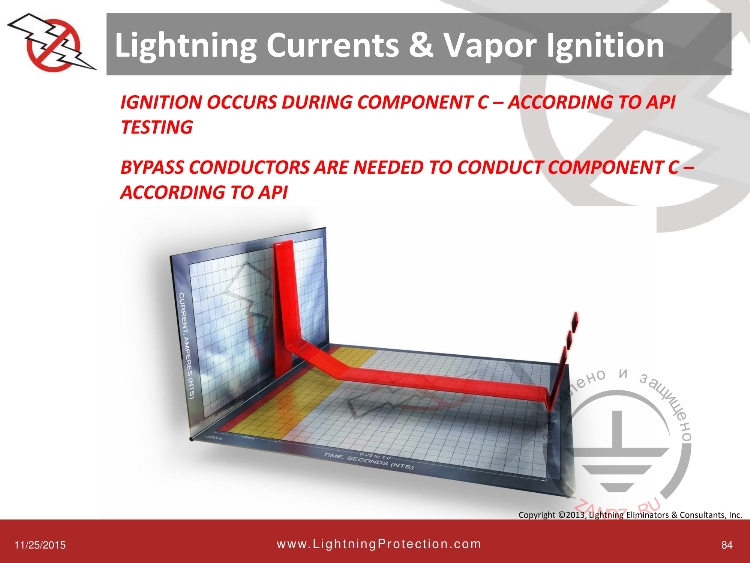

Возгорание в медленном компоненте

— В соответствии с тестами проведенными американским институтом, возгорание возникает в медленном компоненте.

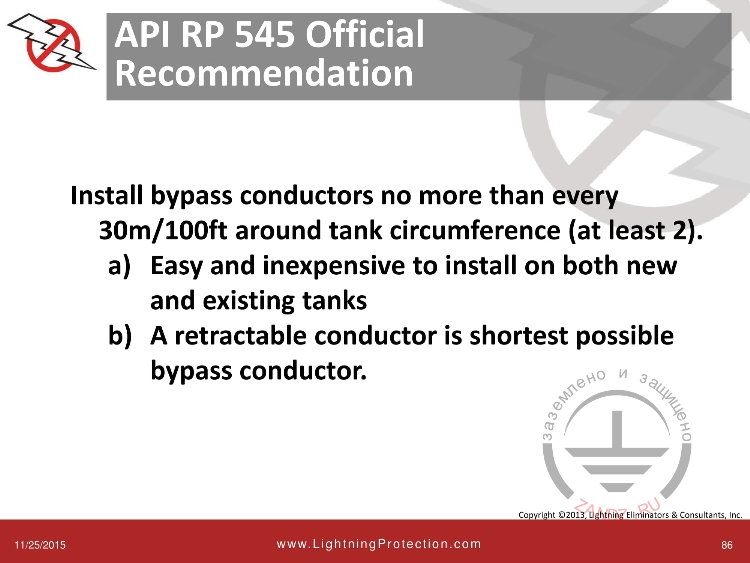

API RP 545

— Американский стандарт 545 рекомендует установку обходных проводников на каждые 30 метров. Обходные проводники очень удобны и недороги в установке как уже на существующих, так и на новых резервуарах. Складываемые проводники обеспечат самый короткий возможный обходной проводник.

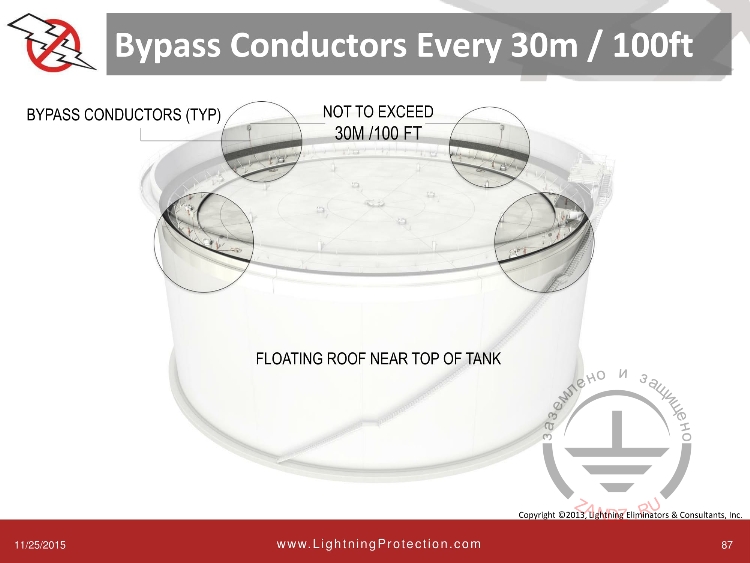

Обходной проводник

— Это ллюстрация обходного проводника, который устанавливается каждые 30 метров по окружности резервуара.

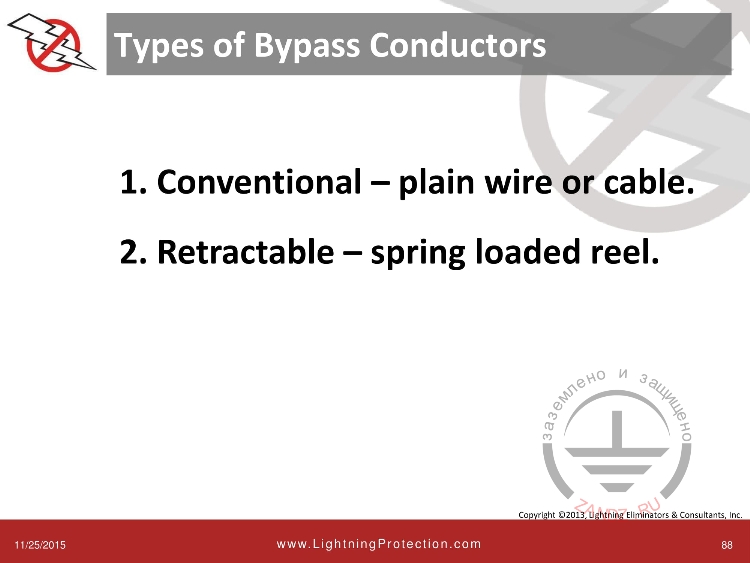

Типы обходных проводников

— Существует 2 типа обходных проводников: традиционный обходной проводник и складываемый обходной (шунтирующий) проводник.

Традиционный обходной проводник

— Традиционный обходной проводник будет выглядеть таким образом, когда крыша находится высоко.

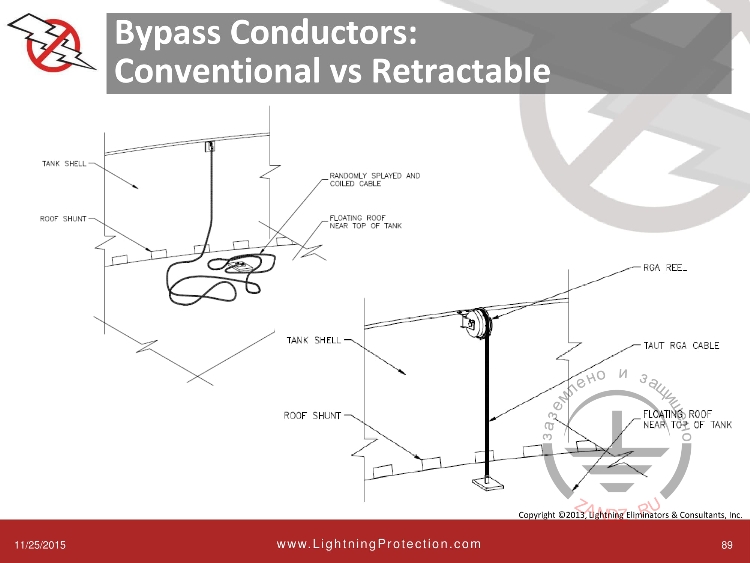

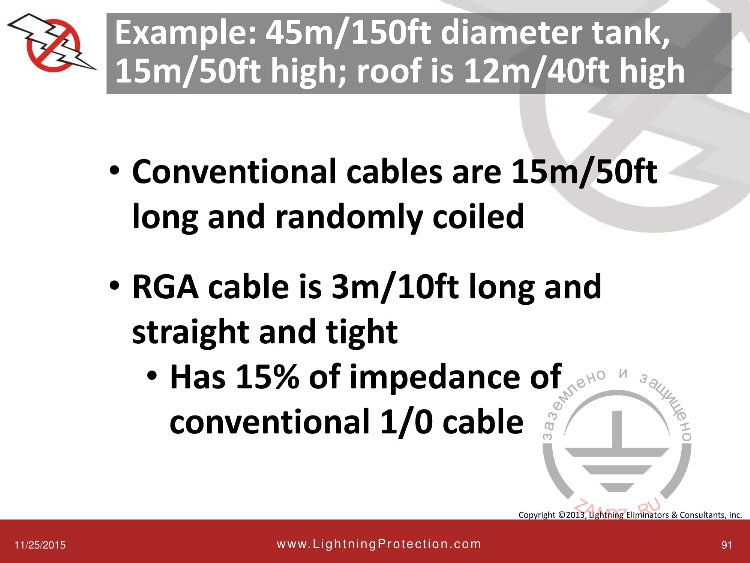

Пример проводника

— Здесь представлен пример: если у вас резервуар диаметром 45 метров, 15 метров высотой и на 80 % заполнен, то есть крыша будет на высоте 12 метров и при использовании традиционных обходных проводников. Традиционный обходной проводник будет 15 метров длиной. При использовании сворачиваемого проводника, длиной всего 3 метра, сворачиваемый проводник будет иметь 15% импеданса от традиционного проводника.

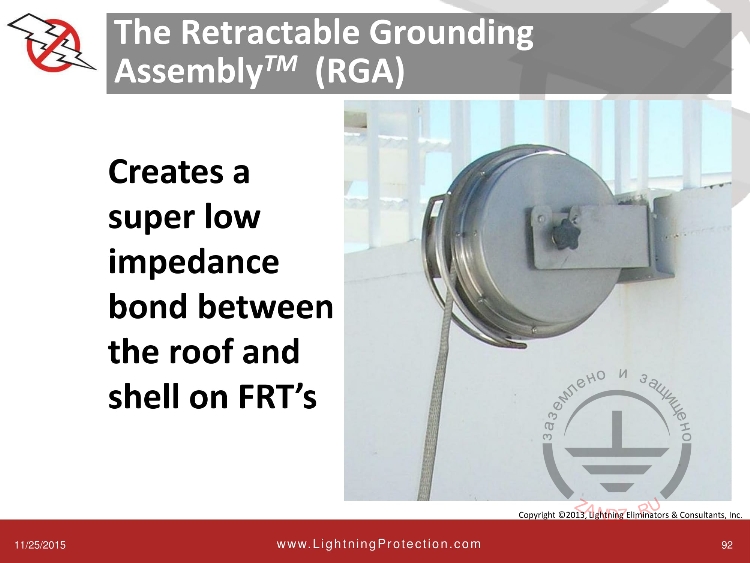

RGA

— Здесь вы видите RGA - складываемое заземляющее устройство. Это устройство создано для проведения проводника к крыше и корпусу резервуара. Этот конец проводника подсоединяется к крыше резервуара.

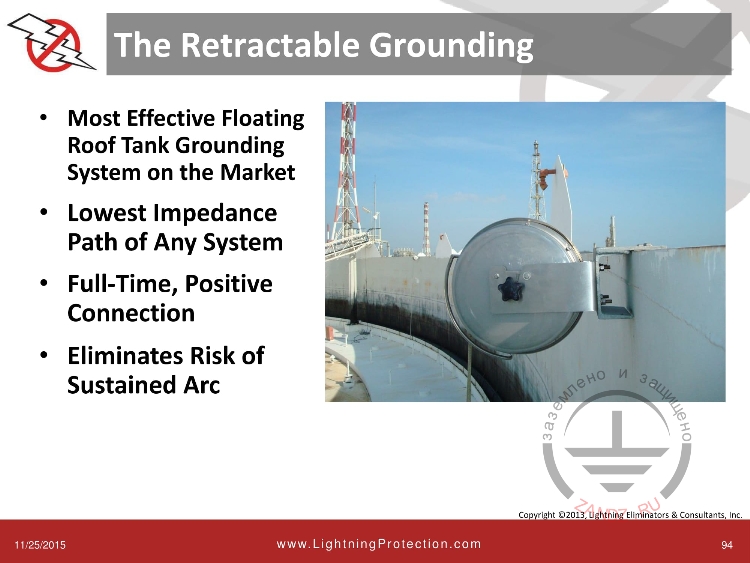

Установка устройства RGA

— Установка устройства RGA на резервуарах с плавающими крышами создаст меньший импеданс между корпусом и самим баком. Также исключается риск образования дуг между корпусом и крышей.

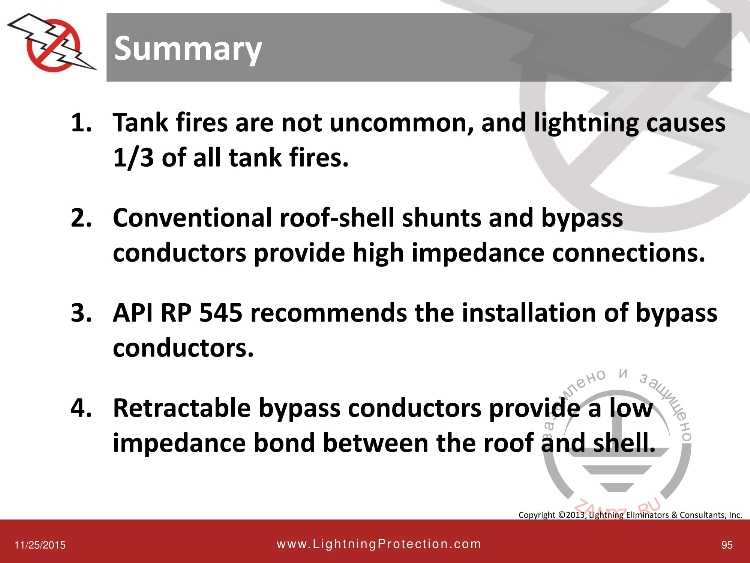

Пожары на резервуарах

— Резюмируем: пожары на резервуарах очень распространены. Разряды молнии вызывают одну треть всех пожаров на резервуарах. Традиционные шунты и обходные проводники обеспечивают соединение с высоким импедансом. Американский институт нефтяной промышленности рекомендует установку обходных проводников. Складываемые обходные проводники обеспечивают меньший импеданс между корпусом и крышей.

Заключение

— Это была моя презентация по поводу молниезащиты и устройства RGA. Я надеюсь, что информация вам показалась интересной. Спасибо за уделённое время!

— Спасибо, Джо за прекрасный рассказ о системе DAS и системе грозозащиты с плавающей крышей. Сейчас мы можем переходить к вопросам.

Блок вопросов и ответов

— «Достаточно ли одного RGA на резервуар или лучше установить несколько? Зависит ли их количество от размеров резервуара?»

— По стандарту института API один должен устанавливаться на каждые 30 метров.

— «По системе DAS вероятность удара молнии вне зоны защиты возрастает?»

— В системе DAS не будет изменять вероятность возникновения или риски вне зоны защиты.

— «Используется ли система DAS только для промышленных сооружений?»

— Большинство наших клиентов являются промышленными предприятиями, но также у нас есть коммерческие предприятия в качестве клиентов. Мы оказывали защиту офисных зданий, а также центров хранения баз данных, однако большинство наших клиентов из нефтегазовой, а также электрической промышленности.

— Есть ли ещё вопросы?

— Спасибо, Екатерина, за перевод. На все вопросы были даны ответы. Коллеги, я напоминаю, что это 4 вебинар о современной молниезащите, три из них уже доступны на нашем сайте в виде видеозаписи. Если у вас остались вопросы, вы можете адресовать их на наш электронный адрес. На этом можем прощаться. Большое спасибо участникам, что посетили наше мероприятие!

— Спасибо большое, приятного вам вечера!
