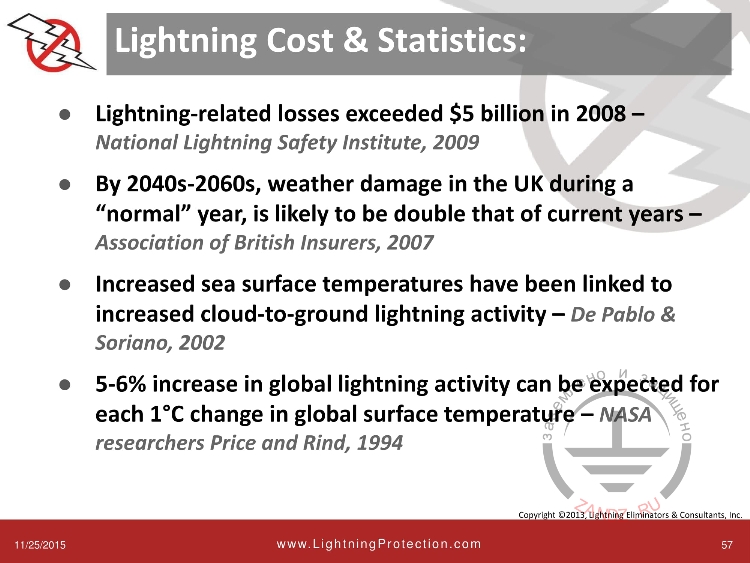

Статистика убытков от молнии

Статистика убытков от молнии



— В 2008 году убытки, связанные с борьбой с молниями, превысили 5 миллионов долларов.





Как возникают пожары?

Как возникают пожары?



— Сейчас я бы хотел вам объяснить, каким образом возникают пожары. Воспламенение содержания резервуаров при ударе молнии.

Карта плотности ударов молнии

Карта плотности ударов молнии

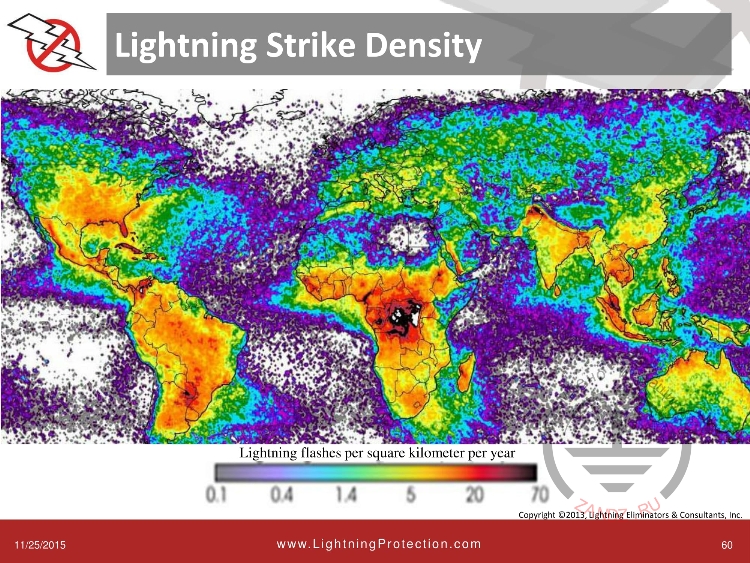

— Здесь показана карта плотности ударов молнии. На этой карте большинство происходит в Центральной Африке и вдоль берега Юго-Восточной Азии.

Резервуар с плавающей крышей

Резервуар с плавающей крышей

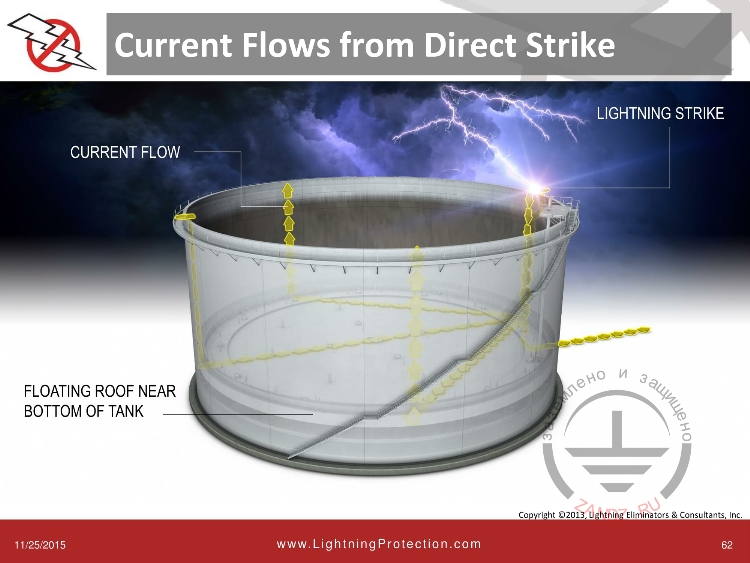

— Когда молния ударяет в резервуар с плавающей крышей, появляется течение тока внутри бака через крышу.

Удар молнии рядом с резервуаром

Удар молнии рядом с резервуаром

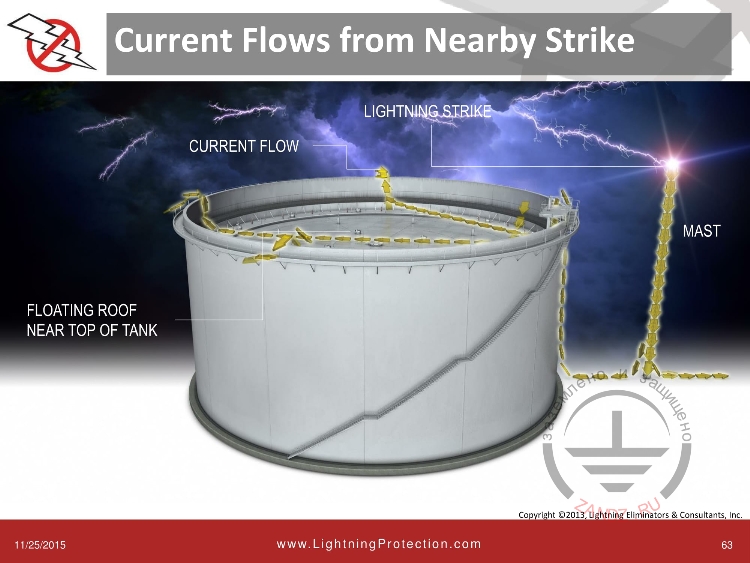

— Когда молния ударяет рядом с резервуаром, все равно возникает течение тока через крышу.

Наибольшие риски

Наибольшие риски

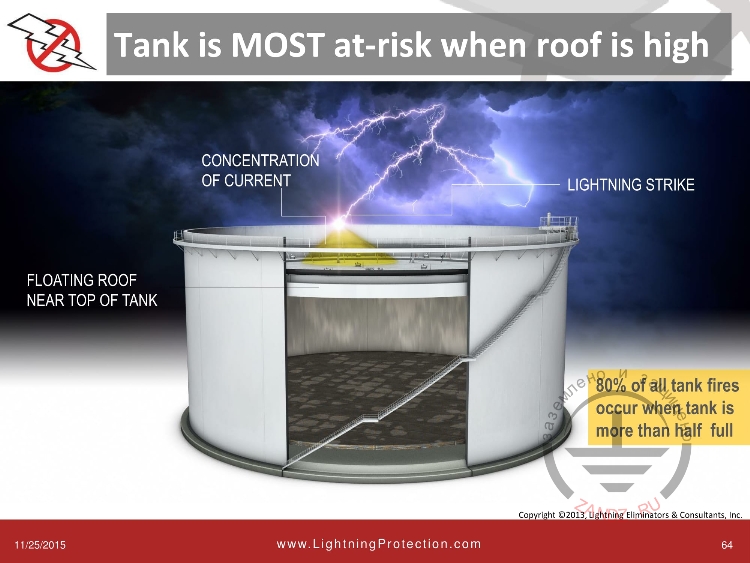

— Резервуар находится под большим риском в таких условиях.





Наименьшие риски

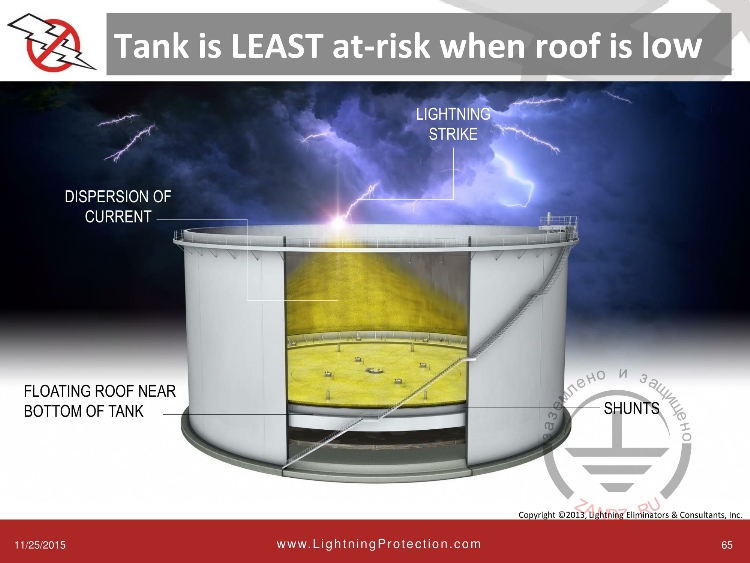

Наименьшие риски



— Резервуары под меньшим риском находятся тогда, когда крыша находится внизу. Это потому что ток рассеивается по большей поверхности внутри резервуара. Заземление не оказывает больше влияние на резервуар, что касается разрядов молнии. Молниезащита для резервуаров не зависит от системы заземления.

Три компонента удара молнии

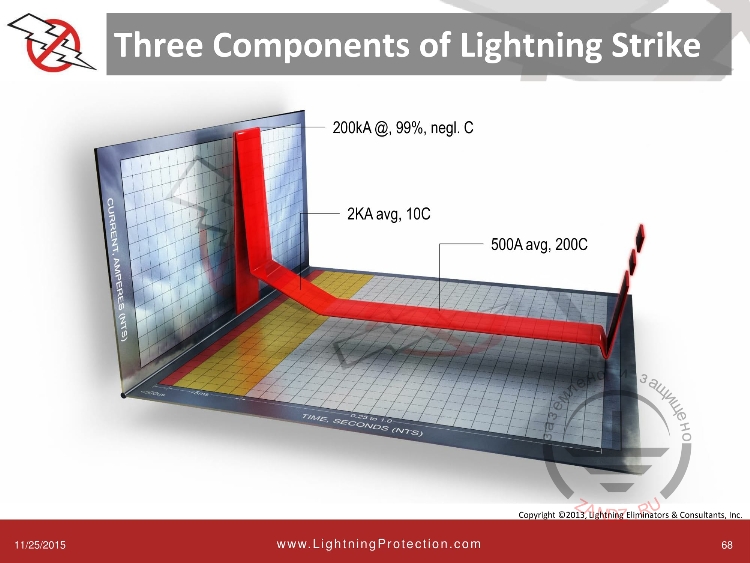

Три компонента удара молнии



— Три компонента удара молнии. Первый компонент - это скоростной компонент. Это то, что очень быстро и содержит больше всего тока. Медленный компонент содержит меньшую силу тока, но длится более продолжительное время. Разряд доставляемый молнией в большей степени находится в медленном компоненте. Таким образом во время удара молнии в резервуар, изменение любых испарений происходит из-за медленного компонента.

API RP 545

API RP 545



— В 1999 году Американский университет нефтепереработки создал комитет для изучения молниезащиты на резервуарах. Стандарт был выпущен в 2009 году под номером RP 545.

Исследование комитета

Исследование комитета



— Комитет исследовал, каким образом удар молнии взаимодействует с резервуаром, и сфокусировался на 2-х моментах: возникновение дуги в пространствах с испарениями, а также образование связки между самим резервуаром и крышей.

Разрез резервуара хранения нефти

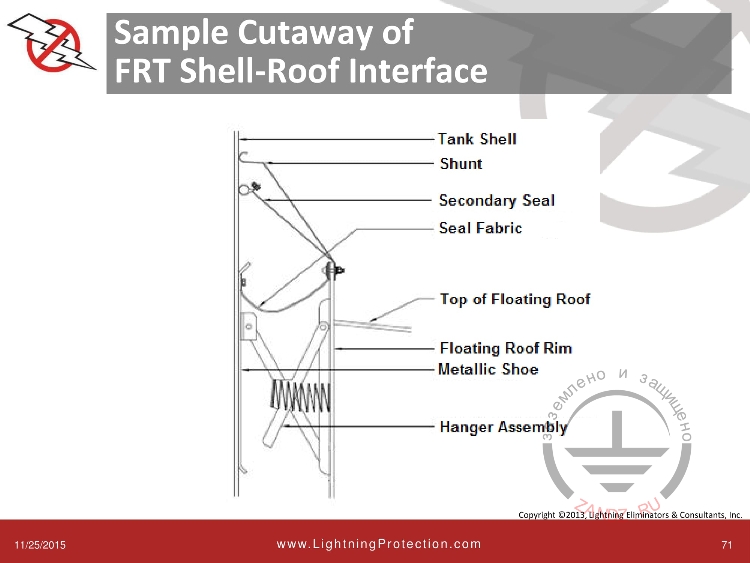

Разрез резервуара хранения нефти



— Здесь представлен разрез обычного резервуара хранения нефти.





Образование дуг

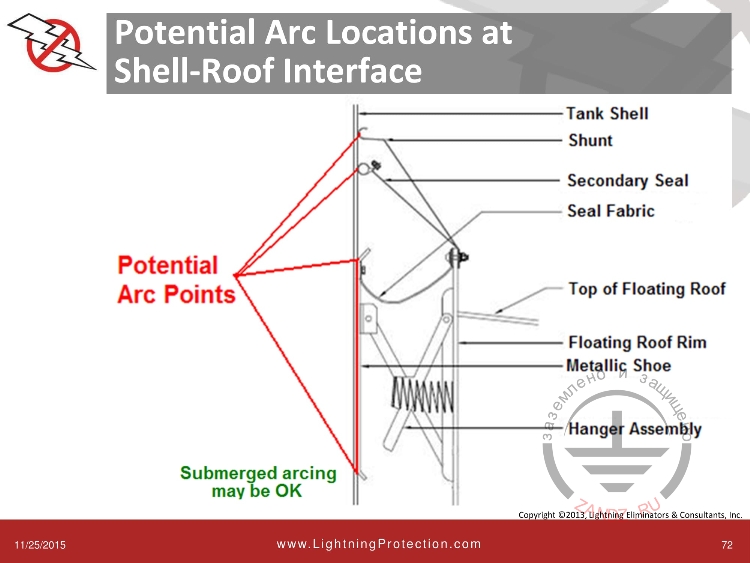

Образование дуг



— Когда проходят токи через резервуар, может возникать образование дуг вот в этих областях. Естественно, все дугообразование, которое может происходить здесь, может воспламенить любые испарения находящиеся в этой области.

Способы соединения корпуса с крышей

Способы соединения корпуса с крышей



— Существует 2 способа, каким образом можно осуществить связку между корпусом и крышей резервуара. Первый способ - использование шунта. Шунт - это короткий кусок металла, который соединяет корпус бака и крышу. Обходной проводник - это кабель или проводник, который соединяет оболочку и крышу.

Проблемы при использовании шунтов

Проблемы при использовании шунтов



— Шунты использовались уже в течение продолжительного периода времени и при их использовании возникают некоторые проблемы.

Ржавчина

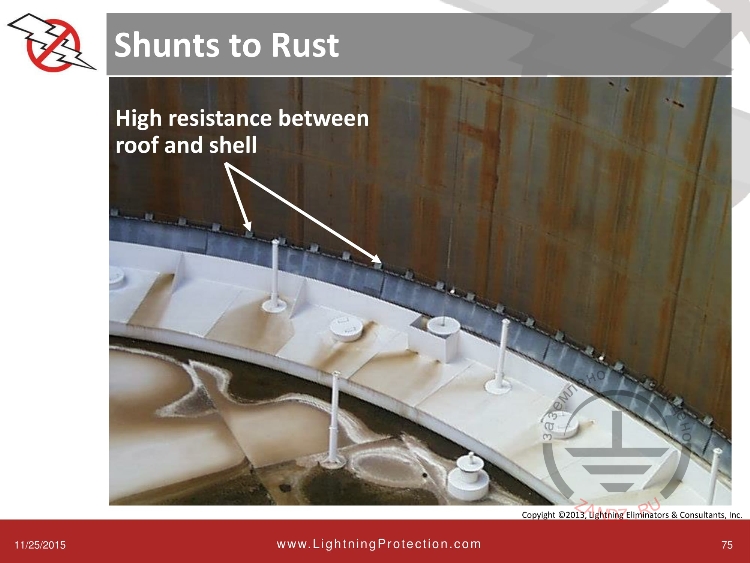

Ржавчина



— Иногда внутри резервуары ржавеют. Шунты, которые трутся по заржавевшей поверхности, создают поверхность с большим сопротивлением.

Окрашенные стены

Окрашенные стены

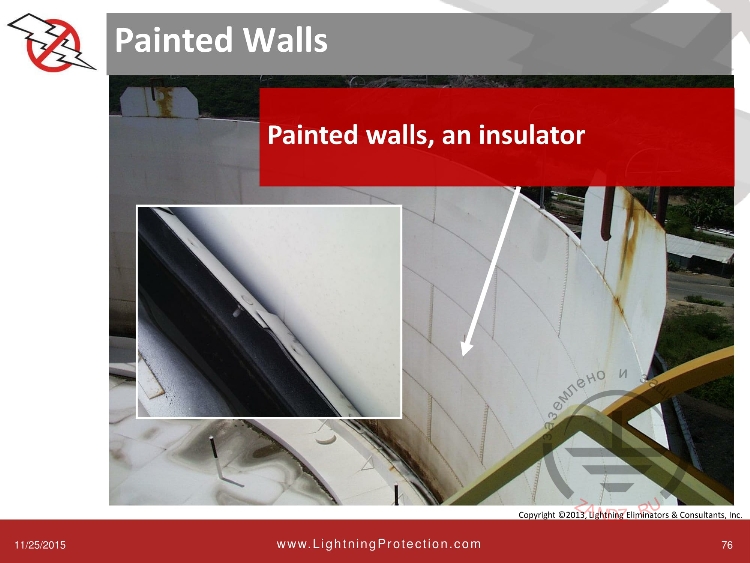

— В некоторых резервуарах используются окрашенные стены.





Шунты внутренней части резервуара

Шунты внутренней части резервуара

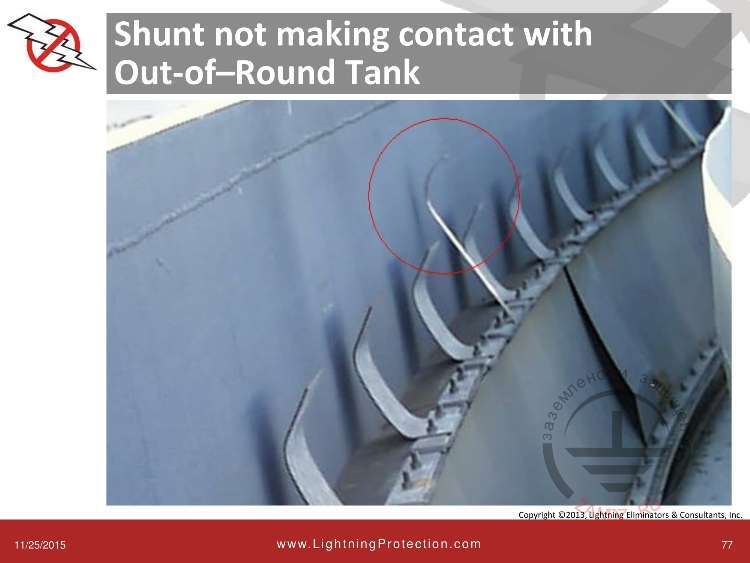

— Иногда шунты вытягиваются из внутренней части резервуара. Здесь вы видите шунт и, если резервуар выходит из цикла, то может вытянуться шунт и не будет контакта.
