— Добрый день, уважаемые коллеги! Мы рады приветствовать вас на нашем вебинаре с признанным экспертом в области молниезащиты и заземления, с профессором Эдуардом Мееровичем Базеляном. Меня зовут Индира. На сегодняшней встрече я буду выполнять роль администратора вебинара, буду реагировать на ваши вопросы и передавать их профессору Эдуарду Мееровичу. Вопросы вы можете задавать в чат, который находится слева внизу. И я вас попрошу сейчас уточнить – хорошо ли меня слышно, если меня слышно хорошо, тогда можно добавить плюсик в чат, и мы сможем продолжить. Отлично. Я вижу плюсы, значит меня слышно хорошо. Я скажу еще два слова – это семнадцатый вебинар из всей серии для проектировщиков, серия будет продолжаться в течение всего года. Чтобы ничего не пропустить, я предлагаю зарегистрироваться сразу на все вебинары, заполнить форму. Ссылку на формы я вам отправляю в общий чат. Также узнать о новых мероприятиях вы можете как на сайте ZANDZ.com, так и в наших группах социальных сетях. Подписывайтесь, узнавайте о мероприятиях первыми, ссылку на наши группы я также отправляю в чат. Перейдем к вебинару, тема сегодняшнего обсуждения станет проблема электромагнитной совместимости при разряде молнии в рамках проектирования внешней молниезащиты и заземления. Без преувеличения можно сказать, что она является одной из самых актуальных и обсуждаемых среди проектировщиков. Программа вебинара сегодня будет насыщенной. Особое внимание будет уделено обзору технических решений по снижению уровня электромагнитных наводок на вторичные цепи, связанных с микропроцессорной техникой. Уважаемые участники, пожалуйста, подключайтесь к обсуждению, задавайте свои вопросы, оставляйте комментарии в чате. Вебинар продлится ориентировочно 60 минут, на вопросы мы будем отвечать в конце вебинара или если это потребуется сразу по мере их поступления. Собственно все, на этом мое вступительное слово закончено. Я передаю слово лектору. Эдуард Меерович?

— Добрый день, коллеги! Мне очень приятно с вами общаться. Я надеюсь на то, что у вас возникнут вопросы, по которым я буду понимать: во-первых, что я не понимаю, во-вторых, что вы не понимаете, и в-третьих – самое главное, что надо сделать для того, чтобы мы правильно проектировали сегодня то, что наиболее актуально для наших технических задач. Вот с чего я хочу начать, если человек скажет вам, что он специалист в электромагнитной совместимости и потому никакой молниезащитой не интересуется, то не тратьте время на разговоры с этим человеком. По той простой причине, что электромагнитная совместимость без молниезащиты существовать просто не может.

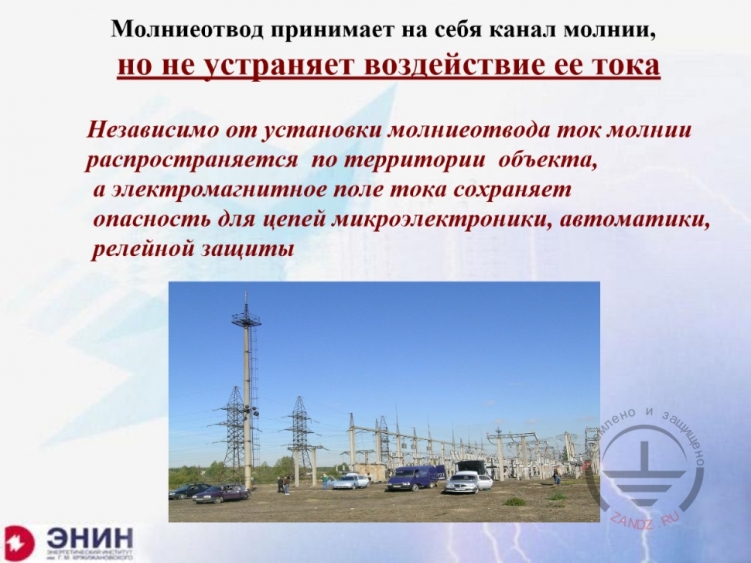

— И сегодня то, о чем я буду говорить – это каким образом проектируя внешнюю молниезащиту, традиционную молниезащиту, мы, тем не менее, будем облегчать решение проблемы электромагнитной совместимости. Причем облегчать до такой степени, что может быть никакие средства специальной защиты от электромагнитных воздействий и не помогут, и не потребуются. С чего я хочу начать? Я хочу начать с того, что любой молниеотвод, который принимает на себя удар молнии, ничем не помогает в отношении электромагнитной совместимости, потому что ток канала молнии, протекая по молниеотводу, никак не изменяет практически своего магнитного поля. И поэтому в окрестностях этого молниеотвода создается сильное магнитное поле примерно такое же, как если бы никакого молниеотвода не было, а канал просто шел в этом месте. И этот вопрос принципиален.

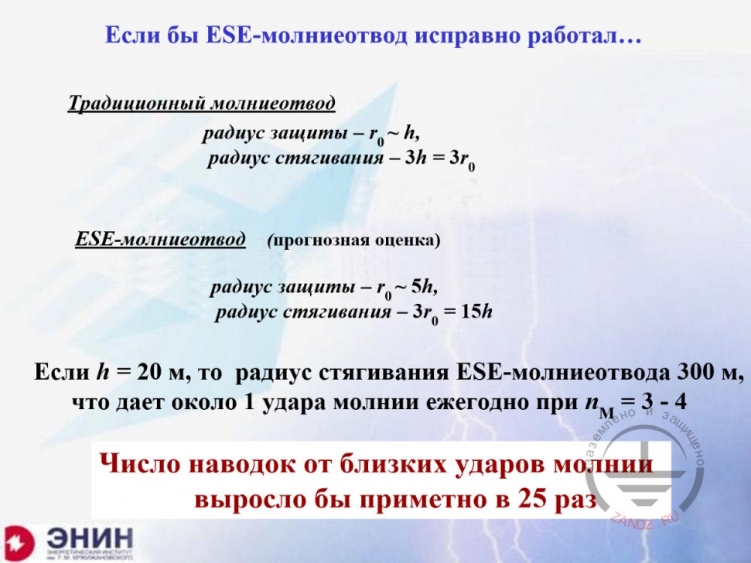

— Теперь не могу не затронуть активные молниеотводы. Вам рекламируют следующую вещь: «Купите мою насадку. Поставьте эту насадку на обычный молниеотвод, скажем, высотой в 20 м и у вас радиус защиты за счет моей насадки увеличится раз в 5». Представьте себе на одну секунду, что здесь нет никакого вранья, что фирма, которая производит активные молниеотводы честно и благородно вам все выкладывает как на духу. Представьте себе, что у вас действительно радиус защиты увеличился в 5 раз. А к чему это приведёт? А это приведёт к тому, что число ударов молнии в этот активный молниеотвод увеличится в 25 раз. И это значит, что число активных воздействий на те объекты, которые находятся по соседству с этим активным молниеотводом увеличится тоже в 25 раз по частоте и это совершенно неприемлемая вещь. И совершенно не к чему тогда ставить такой молниеотвод, особенно в районе городской застройки или, особенно в районе промышленной застройки. Потому что такой молниеотвод стягивал на себя удар молнии, если бы он работал. Я ещё раз говорю, он создавал бы крайне неблагоприятную электромагнитную обстановку. Но к счастью, те активные молниеотводы, которые выпускаются сегодня, они всё-таки не работают. Поэтому мое предупреждение, оно скорее касается будущего, если такие молниеотводы появятся.

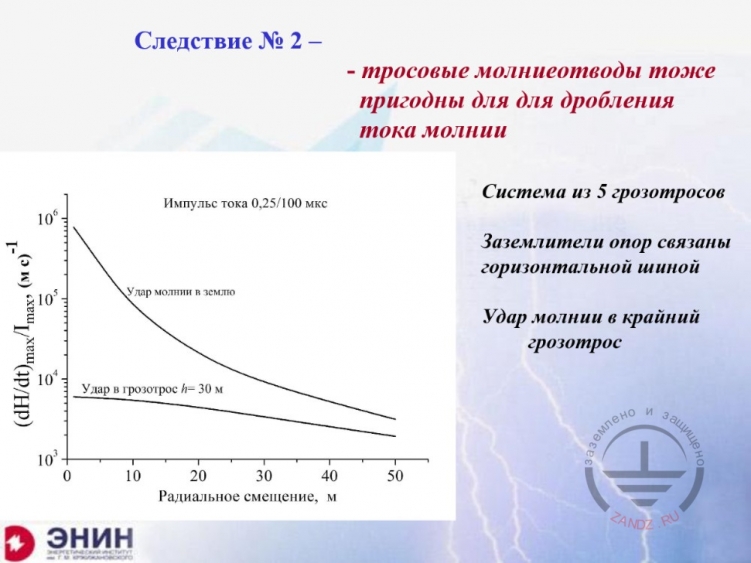

— Поехали дальше, давайте посмотрим, а что ещё можно сделать? В последнее время в России начался активный разговор про тросовые молниеотводы. Сегодня тросовые молниеотводы получили право на жизнь, не только на линии электропередачи, где их ставили всегда, но и на различных сооружениях. Когда вы ставите систему тросовых молниеотводов, у вас ток при ударе в эти тросовые молниеотводы распределяется следующим образом. Во-первых, направо и налево по тому токоотводу и молниеотводу, который висит. Во-вторых, этот ток дробится через заземлители опор тросовых молниеотводов, которые легко связать между собой. Если эту операцию провести, то снижение электромагнитной наводки получается очень существенной. Посмотрите, я показываю, как меняется напряженность магнитного поля отнесенного к току в окрестностях токоотвода, который представляет собой опору стержневого молниеотвода. Вот у вас, таким образом, как единица на R снижается магнитное поле. А если вы поставите систему из тросовых молниеотводов, например, пять параллельных тросов, то напряженность магнитного поля у вас уменьшается, как минимум в 100 раз на территории, которая закрывает тросовые молниеотводы. Поэтому применение тросовых молниеотводов с позиции снижения электромагнитных воздействий – это очень перспективная вещь особенно, если вам надо защищать большую территорию. Что может быть такой территорией? Представьте себе резервуарный парк. Жидкий газ в резервуарах, бензин, необработанная нефть. Электромагнитные воздействия здесь опасны в каком отношении? У вас есть система автоматического тушения, у вас система автоматического предупреждения о пожаре и это все микропроцессорная техника. И каналы, кабели управления микропроцессорной техникой идут по территории резервуарного парка. Если вы поставите тросовые молниеотводы и защитите всю территорию резервуарного парка тросовыми молниеотводами, вы добьетесь того, что у вас электромагнитное воздействие очень сильно снизится, и у вас ваша автоматика не откажет. А опыт, который был в последние годы у нас на резервуарных парках, нам показывает вот какую вещь, что в первую очередь при грозовых воздействиях выходит именно автоматика. И автоматика не запускает систем автоматического пожаротушения, потому что все датчики автоматики выжжены электромагнитными воздействиями. Поэтому если вы будете использовать здесь тросовые молниеотводы, надёжность работы автоматики вы повысите и повысите очень существенно. Это то, что я хотел сказать.
