Вебинар «Как сделать качественное заземление?», страница 1

Шестой вебинар из серии "Повышение качества и экономия электроэнергии"

(прошёл 19 июля 2016 года в 11:00 по МСК)

Рекомендуется просмотр с качеством "720p" в полноэкранном режиме.

Завершая серию вебинаров, рассмотрим роль заземления в работе УЭС, требования к заземлению и виды заземлителей. На вебинаре будут приведены примеры использования модульного и электролитического заземления на объектах различного назначения: в жилых домах, на кроссовом оборудовании, объектах железнодорожного транспорта, гидроэлектростанциях, складах нефтепродуктов и пр.

О том, как сделать заземление в соответствии существующими нормами, как добиться сопротивления 2 Ом и какое заземление использовать в сложных грунтах, узнайте на вебинаре!

Лектором данного вебинара выступит технический специалист по заземлению и молниезащите Красноборов Дмитрий.

Текст вебинара. Страница 1

Быстрая навигация по слайдам:

Страница 1:

1. Решения для объектов жилого и бытового назначения
2. Какие факторы влияют на сопротивление ЗУ
3. Таблица с удельным сопротивлением грунтов
4. Используемые расчетные формулы
5. Используемые расчетные формулы (продолжение)

Страница 2: >>

6. Располагаемая площадь
7. Фундамент в агрессивных средах
8. Что если размеры здания меньше
9. Использование вертикальных электродов
10. Молниезащита

Страница 3: >>

11. Малогабаритный объект
12. Приведение к норме 1,2-1,4 Ом
13. Заземление нефтехранилищ
14. Вечномерзлый грунт
15. Заключение
16. Блок вопросов и ответов

Примерное время чтения: 28 минут.

Как сделать качественное заземление?

— Добрый день, уважаемые коллеги! Меня зовут Дмитрий Красноборов, я являюсь специалистом технического центра ZANDZ.com. Сегодняшним вебинаром мы заканчиваем серию «Повышение качества и экономии электроэнергии». Предыдущие вебинары рассказывающие о принципе работы энергосберегающих устройств или сокращенно УЭС, проведение пилотных проектов и решение для различных отраслей и промышленности общественного и жилого назначения провел Сергей Анатольевич Каратыгин – генеральный директор ЗАО «GreEnergy», доктор технических наук, действительный член Международной Академии Наук Системных Исследований, автор и технический редактор более 30 книг. В ходе сегодняшнего вебинара я расскажу о том, как правильно рассчитать и установить заземление для энергосберегающих устройств. В течение и по окончании вебинара я жду от вас вопросы, на которые постараюсь ответить.

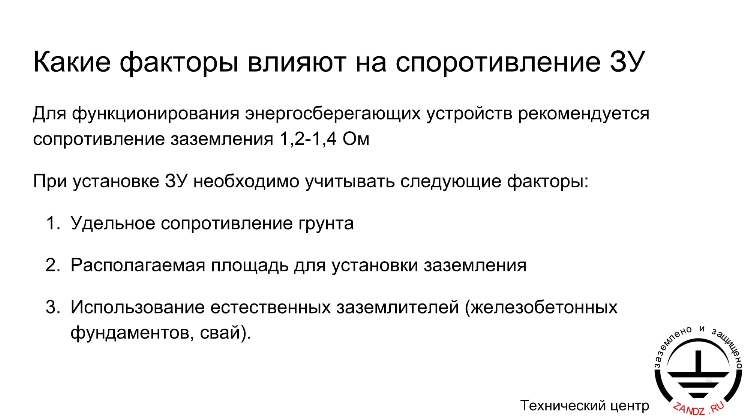

Какие факторы влияют на сопротивление ЗУ

— Приступим. Энергосберегающие устройства работают на повышение коэффициента мощности, выравнивание нагрузки по фазам и подавление гармонических искажений, сглаживание бросков тока. Оптимизируют качества наилучшим образом УЭС при сопротивлении заземления 1,2 Ом – 1,4 Ом.

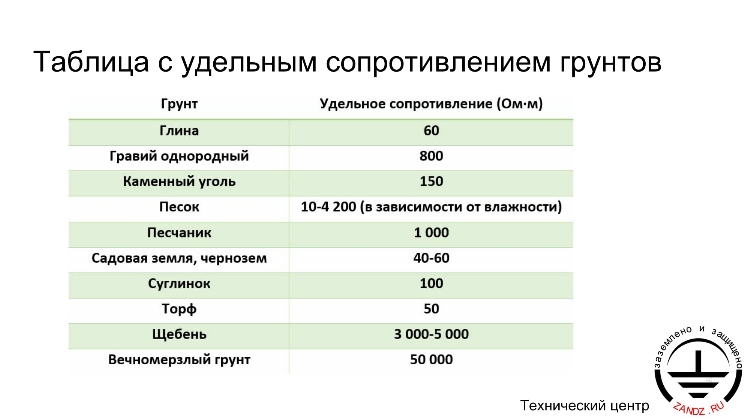

Таблица с удельным сопротивлением грунтов

— Перейдём к первому пункту этого перечня – это удельное сопротивление грунта. Он является одним из основных факторов, так как в зависимости от типа грунта он может очень сильно отличаться. В таблице можете наблюдать этот диапазон, от 50Ом*м для торфа, для такого распространенного грунта, до 50 000 Ом*м в вечномерзлом грунте. Каменистый грунт дает такое значение 3000 – 5000 Ом*м. Удельное сопротивление грунта зависит от типа грунта, размера, формы, полюсов его частиц, а также содержание в нем электропроводящих минералов. Главным фактором является влажность и содержание растворённых веществ, которые будут составлять раствор электролита, и в совокупности определяют удельное сопротивление грунта.

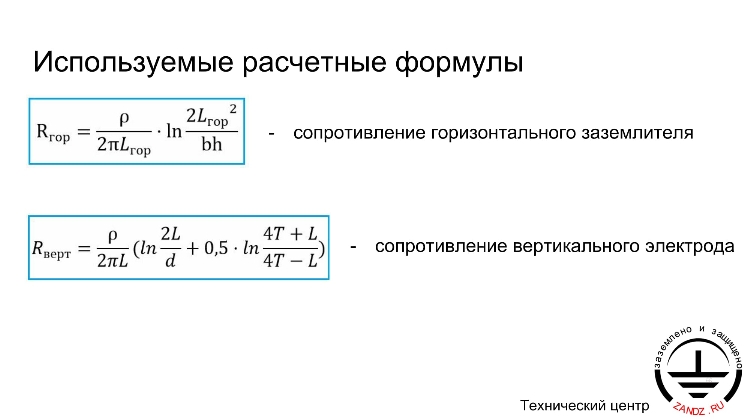

Используемые расчетные формулы

— Важность удельного сопротивления грунта можно наблюдать, рассматривая расчётные формулы. Удельное сопротивление грунта прямо пропорционально токовым сопротивлениям заземляющего устройства.

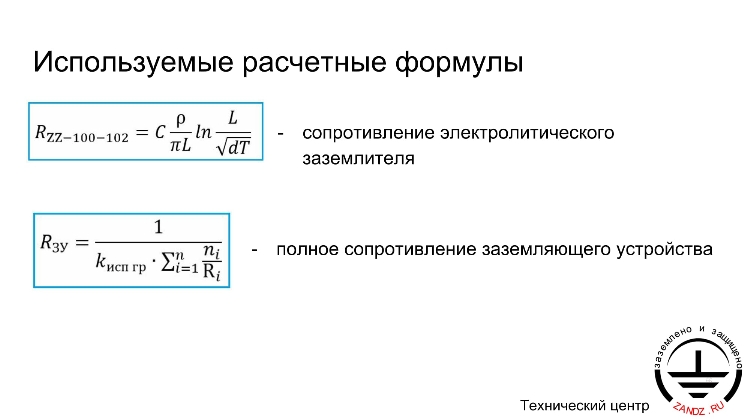

Используемые расчетные формулы (продолжение)

— Также электролитическое заземление, которое может воздействовать на грунт, снижая его удельное сопротивление через ближайший коэффициент С, но тем не менее оно также прямо пропорционально удельному сопротивлению. Также показана формула для полного сопротивления. .

Следующая страница >>
