Вебинар "Ограничители перенапряжений для защиты систем передачи данных", страница 4

Шестой вебинар из серии "Защита от перенапряжений"

Текст вебинара. Страница 4

Быстрая навигация по слайдам:





Номинальное напряжение УЗИПов

Номинальное напряжение УЗИПов

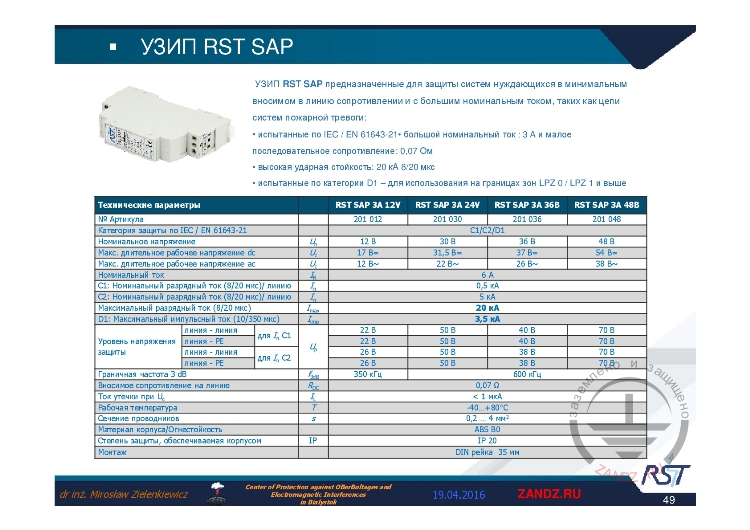

— Посмотрим на параметры данных УЗИПов, имеем УЗИПы по номинальному напряжению: 12 В, 30 В, 36 В, 48 В. У разных производителей выступают другие элементы. Если посмотрим по уровню ограничения напряжения, то видим также, что они очень низкие. Почему в данном случае это имеет значение? Я помню первые встречи с этими пожарными цепями, когда удар молнии приносит ущерб по деньгам около 20 тысяч евро. Основная проблема была не в деньгах, в данном случае пожарники, которые тогда работали на заводе никакой информации о том, что произошло, не имели, потому что вся система выгорела. Такие элементы для пожарных систем, какие здесь мы предлагаем, имеют действительно очень высокое качество и отлично отвечают потребностям данных систем.

Серия ограничителей «RST AL»

Серия ограничителей «RST AL»

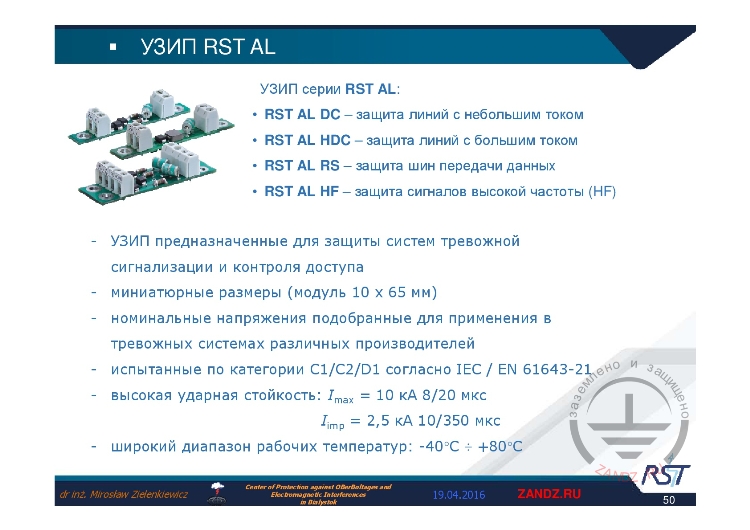

— Для проектировщиков, которые любят подбирать УЗИПы сами, имея разные сложные системы, мы произвели линейку УЗИП «RST AL». Это серия для систем сигнализации тревоги, когда кто-то врывается в объект. Здесь мы можем увидеть линейку «RST AL DC» для линий с небольшим током. «RST AL HDC» - это линия с большим (high по-английски) током. «RST AL RS» - защита шин передачи данных и «RST AL HF» - как и раньше защита сигналов высокой частоты. Эти УЗИПы предназначены для защиты систем тревожной сигнализации и контроля доступа. Они характеризуются миниатюрными размерами, то есть порядка 10 мм шириной на 65 мм – 6,5 см – длина.





Таблица с параметрами напряжения

Таблица с параметрами напряжения

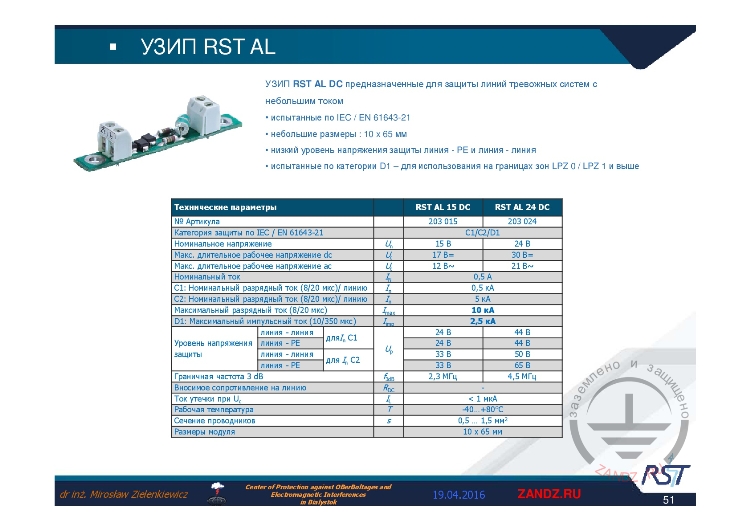

— Если посмотрим на параметры, собранные в таблице, то увидим, что по параметрам эти элементы можно устанавливать на границе зон нулевой и первой, и дальше. По параметрам напряжения ограничения очень низкие, то есть эти напряжения очень тщательно подобраны к номинальным. Если мы превысим во много раз напряжение номинальное, тогда просачивающаяся энергия после ограничения будет большая, которая пройдет к нашим защищаемым схемам. Граничная частота на уровне 2 МГц – 4 МГц, 5 МГц – это тоже надо понимать. Но в данных системах – это совершенно достаточно.

УЗИП «RST AL HDC»

УЗИП «RST AL HDC»

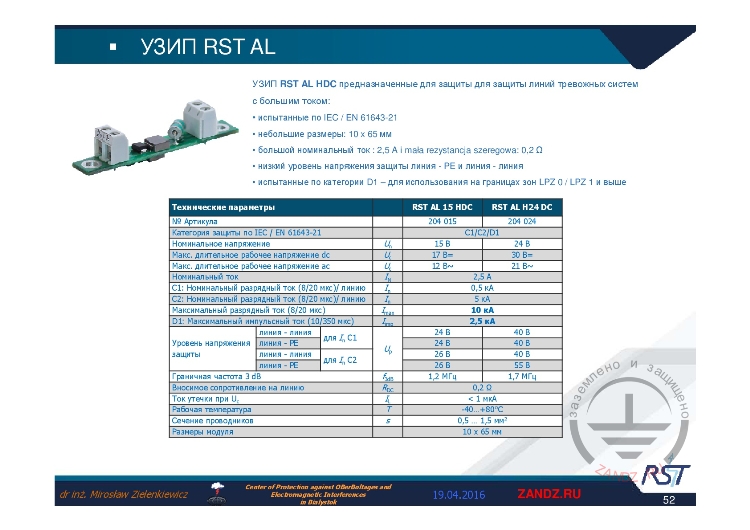

— Элементы «HDC» в данной линейке для линий с большим током. Этот ток в данном случае большой номинальный – 2,5 кА, он нужен нам там, где включены сигнализаторы. Это очень важная задача – не забыть о том, что сигнализатор, когда срабатывает имеет ток во много раз больше, чем когда он не работает. Маленькое сопротивление и дает нам такой большой ток. Нам удалось координировать первый, второй каскад защиты очень маленьким сопротивлением.



УЗИП «RST AL RS»

УЗИП «RST AL RS»

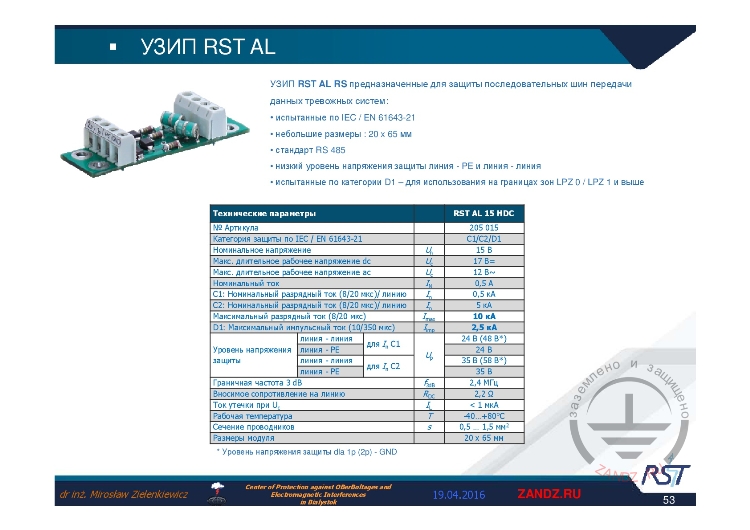

— Очередной элемент, который пригодится проектировщикам – это элемент для стандарта сигнала «RS 485» для защиты последовательной передачи данных тревожных систем. И здесь очень низкий уровень напряжения защиты: линия – РЕ и линия – линия. Посмотрите, это для нас очень важно при этом стандарте сигнала, потому что именно такие напряжения существуют.

УЗИП «RST AL HF»

УЗИП «RST AL HF»

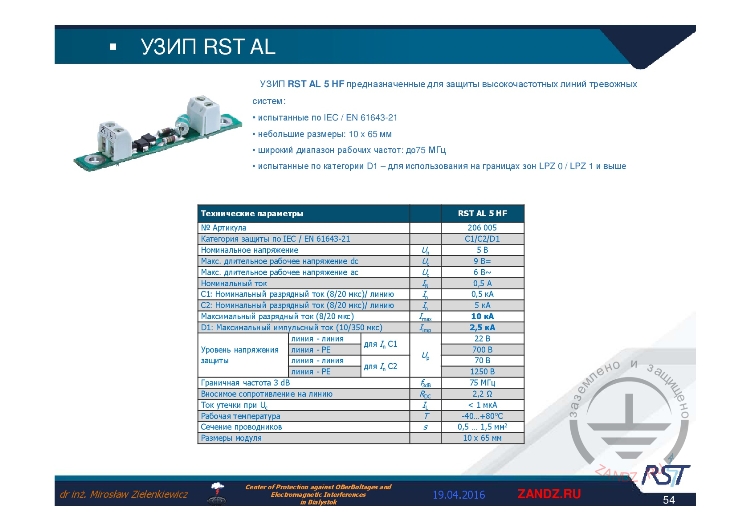

— Данный элемент можно также устанавливать на границе наружной зоны и внутренней зоны. «RST AL HF» - для более высоких частот до 75 МГц. Если мы посмотрим раньше, у нас эта частота – это порядка 2 МГц. Пожалуйста, тому, кому надо более высокие, он такой элемент найдет.



УЗИПы «RST NET» и «RST CCTV BNC-1»

УЗИПы «RST NET» и «RST CCTV BNC-1»

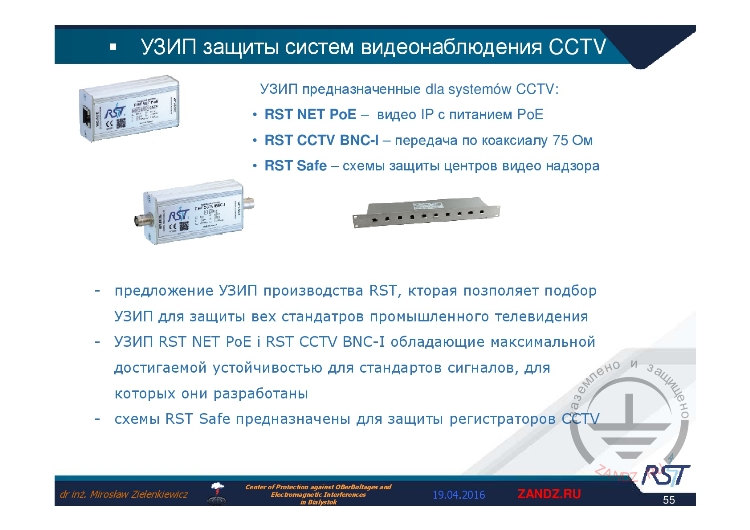

— Другой вид УЗИПов. Это необходимые элементы защиты любой системы видеонаблюдения. Для данных существующих систем очень много разновидностей. Все мы помним, что все начиналось с передачи сигнала кабелем коаксиальным, поэтому у нас такие здесь элементы видны. Извините, этот элемент с разъемом BNC, но появились новые стандарты и у нас появились элементы с видео питанием «PoE» IP, по коаксиалу 75 Ом «BNC-1» и «RST Safe» – это большие схемы защиты для центров видеонадзора, видеонаблюдения. Эти УЗИПы позволяют подобрать защиту для всех стандартов промышленного телевидения, которые сегодня существует, у нас было над этим много работы, но вы такие элементы найдете. УЗИП «RST NET» и «RST CCTV BNC-1» для этих стандартов обладают максимальной устойчивостью сигналов.



УЗИП «RST NET PoE»

УЗИП «RST NET PoE»

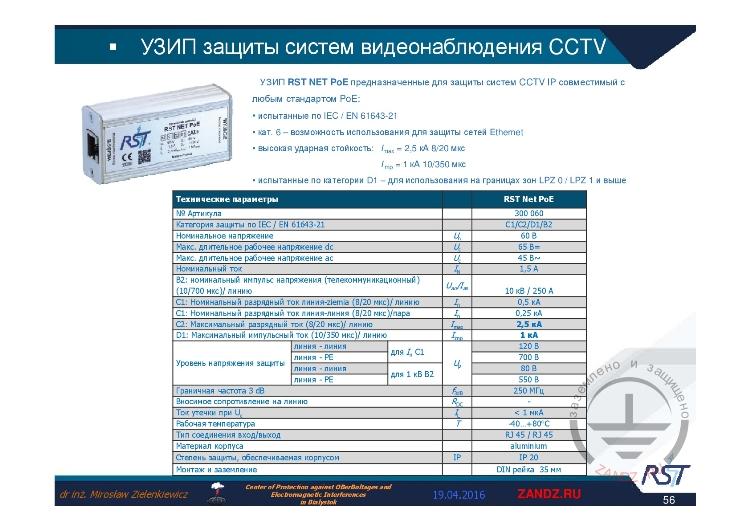

— «RST NET PoE» – это элементы, которые очень хорошо продаются. Они пропускают более высокую частоту, поэтому мы не можем ожидать от них большой устойчивости. Но мы боролись очень долго и нам удалось получить шестую категорию для пропускания сигнала, то есть мы можем использовать системы защиты сетей Интернет. Их ударная стойкость для импульса тока молнии 1 кА, 10/350 мкс. Как правило, мы здесь встречаем 500 А и максимальное 8/20 мкс импульс 2,5 кА. Понятно, что этот элемент не такой стойкий, как предыдущие. Если посмотрим на сам разъем, то это именно он ограничивает уровень этих токов, потому что устойчивость такого разъема невысокая.



УЗИП «RST CCTV BNC-1»

УЗИП «RST CCTV BNC-1»

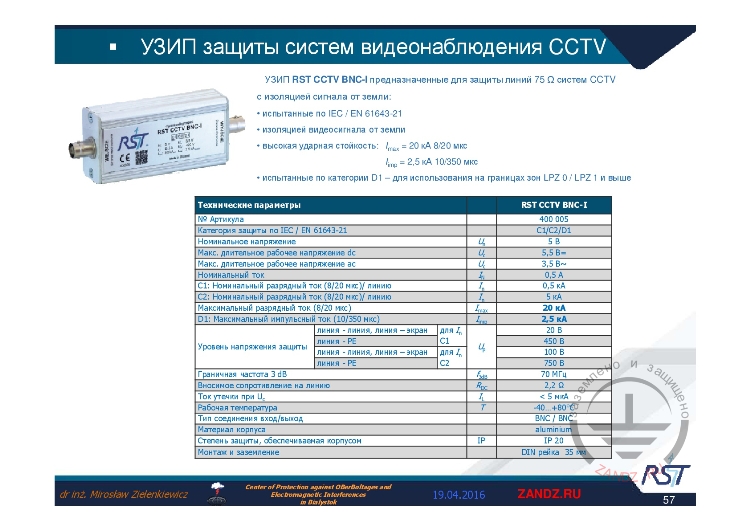

— «RST CCTV BNC-1» - стандарт уже очень известный, но хорошо отработанный. У него высокая ударная стойкость 20 кА и 2,5 кА импульсом 10/350 мкс, что для такой конструкции рекордные значения. Посмотрим на частоту граничную 70 МГц, она отлично позволяет пропускать видеосигналы по коаксиалу. Элемент алюминиевый – это означает, что они не генерируют, не передают импульсы наружу, если все происходит внутри корпуса, нет свойства экранирования.

УЗИП защиты систем видеонаблюдения

УЗИП защиты систем видеонаблюдения

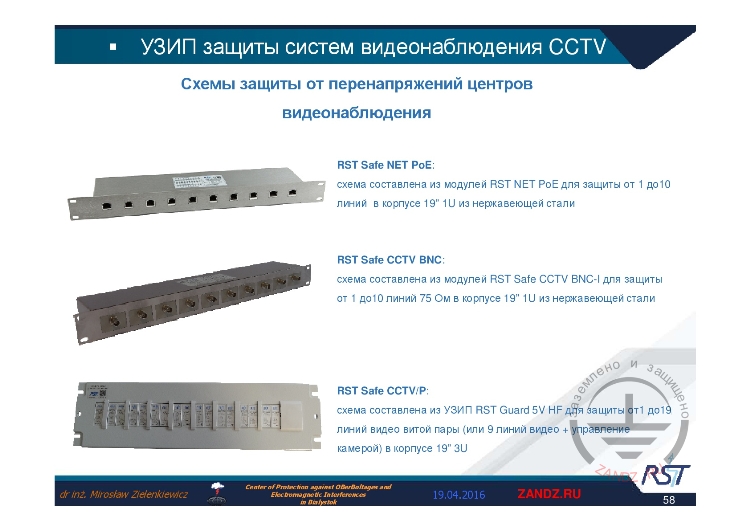

— Для схем защиты побольше - IZOP. Что такое IZOP? «RST Safe NET PoE» - это для защиты от одного до десяти линий в корпусе 19 дюймов, высота 1U из нержавеющей стали. «RST Safe CCTV BNC» от одного до 10 линий 75 Ом в таком же корпусе. «RST Safe CCTV/P» - это модульные элементы, которые вы видели в корпусах другой формы для защиты от 1 до 19 линий видео витой пары или 9 линий видео + управление камерой в данном корпусе помещается.



Схемы защиты от перенапряжений ZOP

Схемы защиты от перенапряжений ZOP

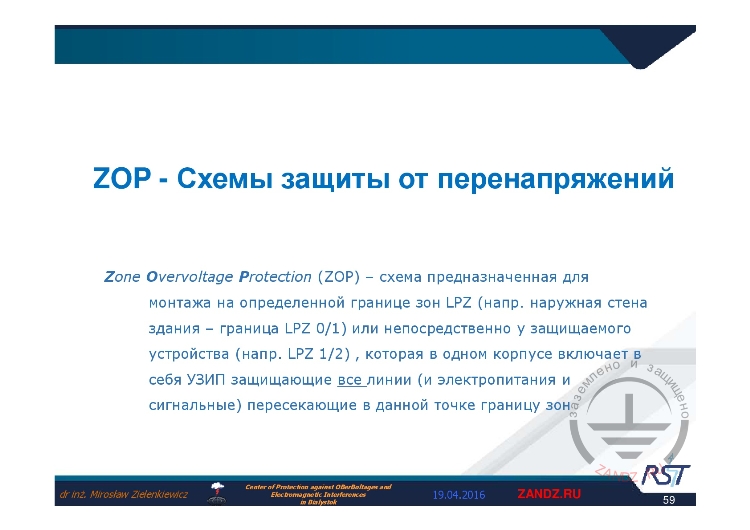

— В третьей части, мы увидим целые схемы защиты – это будут примеры, показывающие насколько это сейчас сильно отработано нашей фирмой и с кем нам удается сотрудничать, кто нам доверяет. Если посмотрим на само определение ZOP, мы назвали все схемы, потому что на польском языке – это одинаково звучит – Zone Overvoltage Protection, но для сокращения нужно чем-то пользоваться. В России вы ввели определение УЗИП. УЗИП настолько универсально используется, что я имею проблему с использованием этого названия УЗИП для таких сложных схем. Хотелось бы как-то отделить это название УЗИП и я его, если вы позволите, буду применять для более мелких схем защиты, которые помещаются в маленьком корпусе, о которых мы только что говорили.



Схема защиты камерных пунктов «RST TV»

Схема защиты камерных пунктов «RST TV»

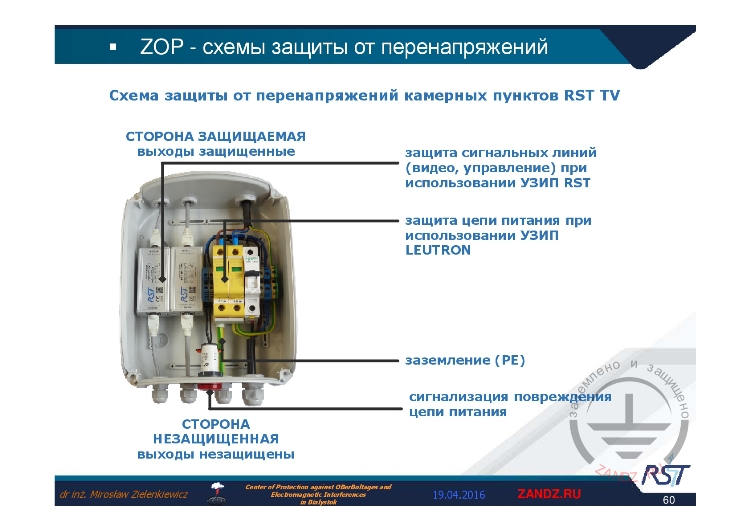

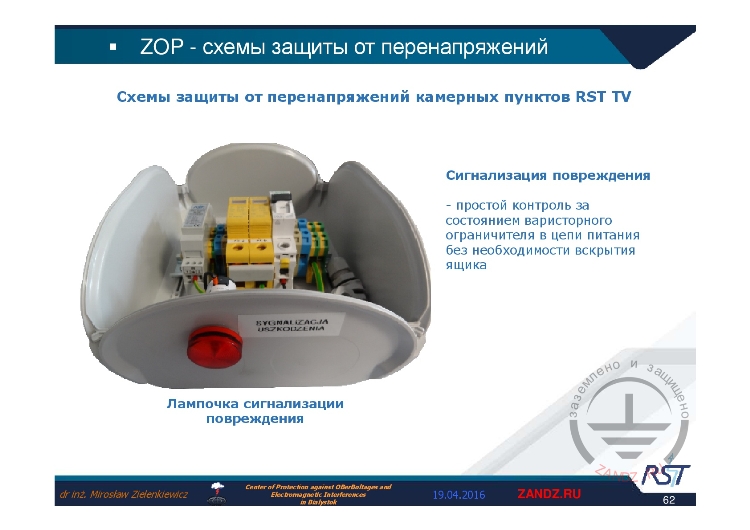

— Пример для схем защиты от перенапряжений камерных пунктов «RST TV». Всегда в таком ZOP мы имеем с одной стороны, с которой кабеля проходят снаружи, незащищенную сторону и сторону защищенную. Пожалуйста, посмотрите, здесь кабеля идеально входят в ящик и выходят с другой стороны, никакие кабеля не возвращаются, но здесь у нас только соединение жилы РЕ, что необходимо, от этого не избавимся. Но здесь нет вторичного влияния тока, который протекает снаружи, мы его ограничиваем на землю в этом месте с линиями незащищенными. Здесь мы видим стандартные элементы IP, а здесь элементы питания, защитные элементы – это уже фирма «LEUTRON», которую мы представляем. Поэтому защита цепи питания и защита сигнальных линий в данной камере или двух камер, потому что здесь два элемента. В наших ZOP всегда применяется сигнализация повреждения цепи питания. Так как на практике здесь у нас всегда стоят варисторы, то мы видим, что о работоспособности элемента свидетельствует это зеленое окошко – это означает, что варистор работает внутри. Но если он не работает, окошко исчезает.





Кодовое обозначение схем

Кодовое обозначение схем

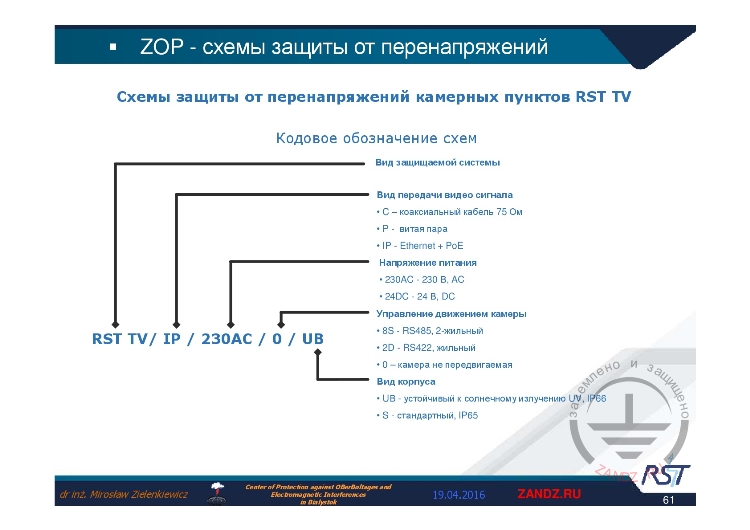

— Мы ввели специальное кодовое обозначение для проектировщиков. «RST TV» означает вид защищаемой схемы. Следующее обозначение – это вид передачи видеосигналов, то есть коаксиальный кабель, витая пара, Интернет + РоЕ. Следующий – напряжение питания 230 В или 24 В постоянного тока. Управление движением камеры – следующий параметр. 8С – это «RST 485» двужильный, 2D - «RST 422» тоже двужильный и 0 – это камера не передвигаемая. Основной вид корпуса - UF. F – это ультрафиолет, что означает устойчивость к солнечному свету. S – стандартный корпус неустойчивый к устойчивому излучению.

Сигнализация повреждения

Сигнализация повреждения



— Лампочка позволяет охраннику заметить, что вечером что-то изменилось в системе, что начало что-то гореть. Это означает опасность. Если они этому обучены, они нам скажут немедленно, что произошло. Это простой контроль за состоянием варисторного ограничителя в цепи питания без необходимости вскрытия ящика.



Модуль для сигнализации «RST AL TMP»

Модуль для сигнализации «RST AL TMP»

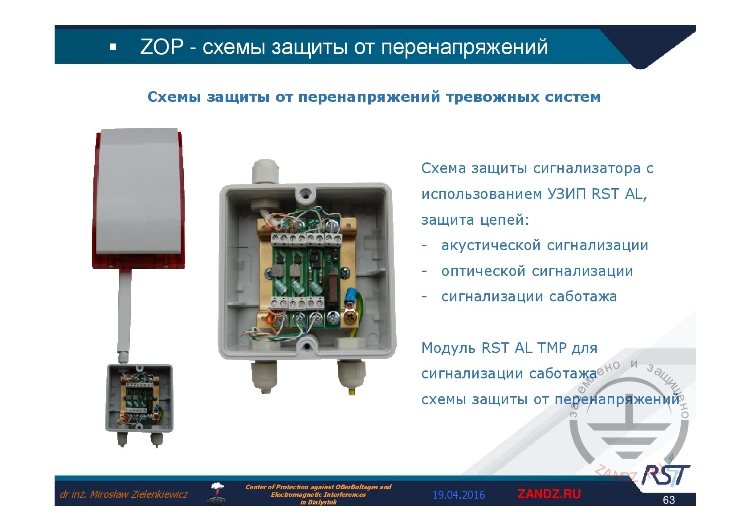

— Следующая схема – это схема защиты сигнализатора с использованием УЗИП «RST AL». Проектировщик уже сам себе подбирает параметры, зная, какой ток протекает в данном сигнализаторе. Сами понимаете, что разные производители имеют разные параметры в данном месте. Но здесь дополнительно имеем защиту, посмотрите, раз, два, три схемы – три УЗИПа. Акустическая сигнализация, оптическая сигнализация и сигнализация саботажа данной коробки, потому что саботаж включается везде. Здесь и также здесь. Модуль «RST AL TMP» для сигнализации саботажа схем защиты от перенапряжения.

Схема защиты манипулятора

Схема защиты манипулятора/p>

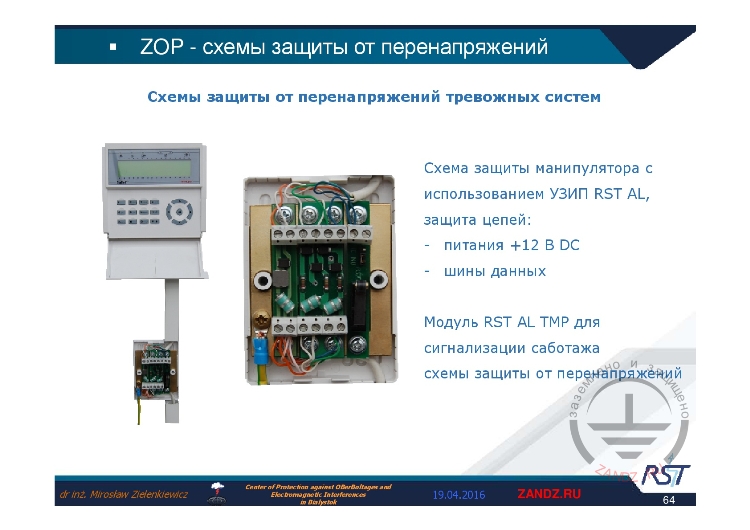

— Подобная схема защиты манипулятора с использованием УЗИП «RST AL» цепи питания 12 В и шины данных. Опять модуль «RST AL TMP» для сигнализации саботажа данной схемы защиты от перенапряжения.



Схемы защиты централи

Схемы защиты централи

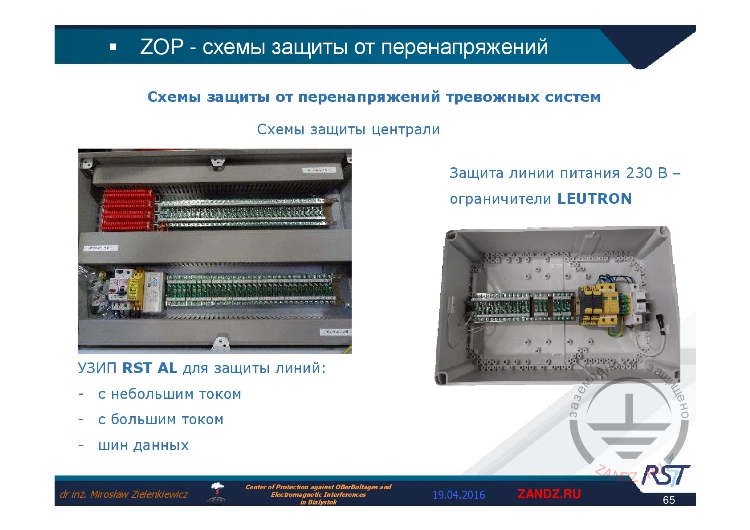

— Побольше схемы - схемы защиты центрального пульта, централи тревожных систем. По-разному, например, здесь по дешевке устанавливали мы элементы «LEUTRON» и очень много элементов «RST» установленных для всех линий сигнальных, которые приходят в эту централь. Сети питания, посмотрите слева и справа – защита элементами «LEUTRON», то есть этот УЗИП, УЗИП «RST AL» для защиты линий с небольшим током, с большим током и шин данных – три разновидности.
