Уровень выносливости оборудования

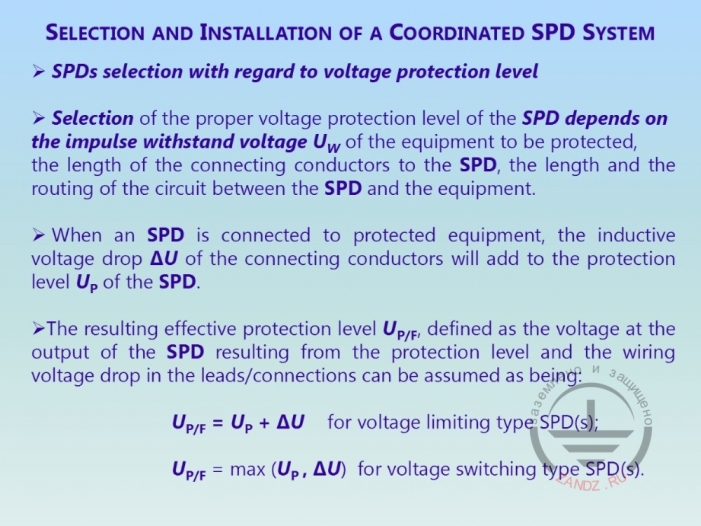

— И этот уровень иммунитета основан на выборе систем ограничения импульсных напряжений, которые соответствуют уровню защиты и он должен быть, соответствовать уровню выдерживаемого импульсного напряжения. Уровень выносливости оборудования должен быть выше, чем уровень защиты. Эта разница необязательна может быть выполнена, если у нас есть дополнительные скачки и падения напряжения соединительных проводников, систем ограничения импульсных напряжений — это означает, что значения уровня защиты должен быть выше, чем дельта U. Есть разные системы ограничения импульсных напряжений — ограничивающие или переключающиеся. Для переключающегося типа система ограничения импульсных напряжений, она использует. Мы должны здесь помнить, что есть номинальный уровень данных, который дан нам производителем. Это всё относится к вопросу господина, который спрашивал о расстоянии в метрах.

Схема подключения проводника под напряжением и замыкателя

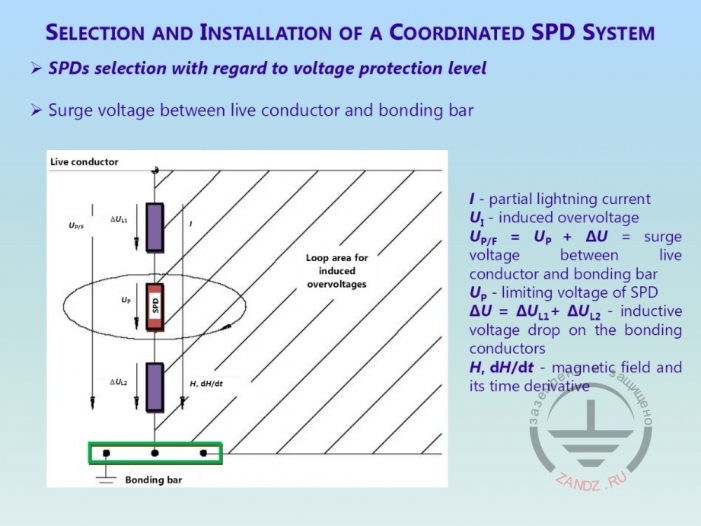

— Вот описание проблемы дано на этой картинке, где у нас есть система ограничения импульсных напряжений между проводником под напряжением и замыкателем. Замыкатели, которые соединятся с оборудованием. Уровень систем ограничения импульсных напряжений также зависит от, в каждом индивидуальном случае он разный. Для того, чтобы снизить импульсы перенапряжения мы должны использовать провода заземления, проводники заземления, чтобы снизить эффект перенапряжения, скачков перенапряжения. Up, значение Up — это ограничение систем ограничителей импульсных напряжений. Вы видите формулы. И высота должна быть не больше пол метра.

Примеры координации системы ограничителей

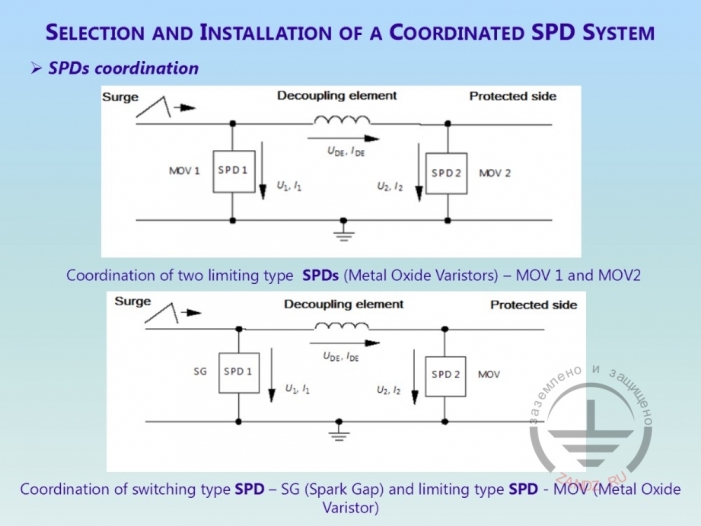

— Что касается координации систем ограничителей импульсных напряжений, это первая картинка — это для огранивающего типа системы ограничителей импульсных напряжений. Здесь расстояние должно быть 10, 20, 50 метров. Индукция здесь примерно один микро. В зависимости от значения тока может быть падение напряжения и тогда, когда, если мы устанавливаем вторую систему ограничения импульсных напряжений у нас выше защита электронного, электрического оборудования. Если у нас есть необходимость скоординировать два типа ограничения импульсных напряжений, используя, например, электро разрядники, как приведено на второй картинке и система ограничения импульсных напряжений металлооксидные варисторы. Есть производители, которые предлагают производителям, чтобы системы ограничения импульсных напряжений содержали электро разрядники и они должны были быть интегрированными в систему. Бывают случаи, когда защищаемая сторона оборудования зависит от точки входа линий. Вот здесь даны примеры координации системы ограничителей импульсных напряжений и у нас есть два варианта.

Классификация систем SPD. Часть 1

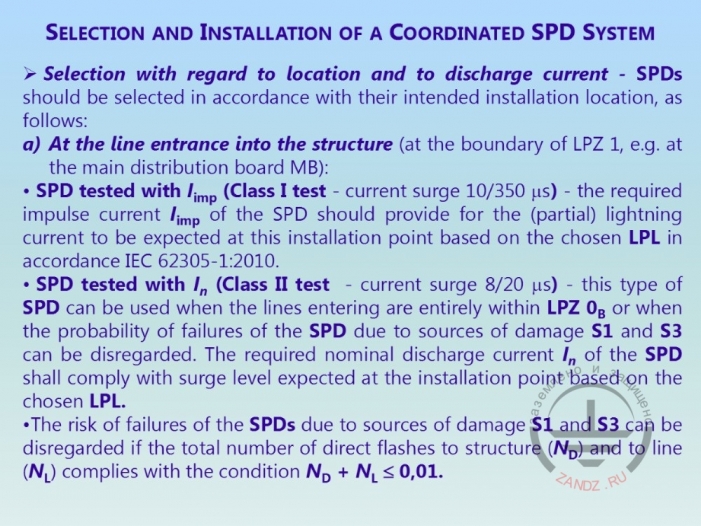

— Второй вопрос, который очень важен — это классификации, классификация тестирования системы ограничения импульсных напряжений. Самые сложные тесты — это тесты, которые называются Класс 1. Есть требования по отношению к объёму и импульсу тока, который относится к выбранному классу уровня молниезащиты в соответствии с первой частью этого стандарта. Вы помните Класс 1, тест Класса 1 — это самый жесткий тест. Класс 2, тест Класс 2 — это общая форма, созданная индуцированным перенапряжением. Здесь у нас есть индуцированное перенапряжение и этот тест не такой жёсткий, чем первый. Есть риск, естественно, сбоя. Система ограничений импульсных напряжений зависит от типа, от типа ущерба S1 или S3. S1 — это угроза жизни или здоровью, S3 — это угроза разрушения. Что касается экономических потерь, мы должны также считаться с другими типами ущерба, но S1 и S3 можно не считать. Здесь Марек приводи формулы, которые внизу страницы. Здесь мы говорим о частоте, которая меньше, чем 0,01%, 1%.

Классификация систем SPD. Часть 2

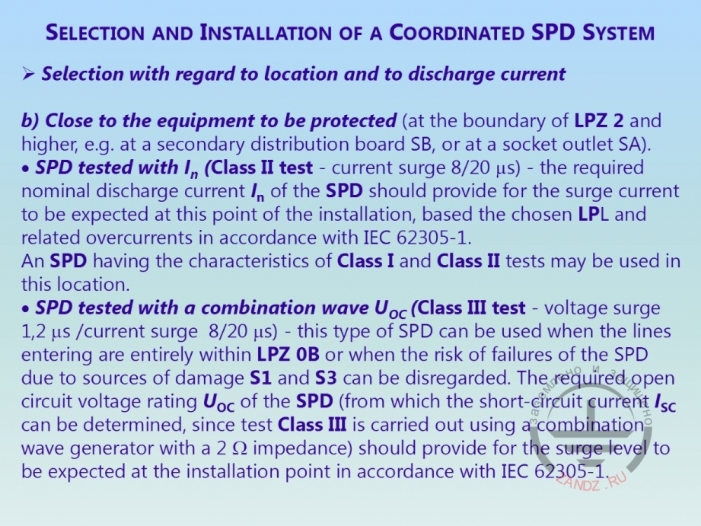

— Вторая часть установки системы ограничений импульсных напряжений — это либо близко к оборудованию, чтобы снизить риск падения напряжения, особенно на границе. И второй — это распределительный, использование распределительного щита. Есть возможность установить систему ограничения импульсного напряжения Класса 2 или УЗИП, который протестирован двумя типами классов. Также SPD — УЗИП, который протестирован с использованием объединённой волны — это тест Класса 3. Это очень сложная формула, которую необходимо будет использовать при строительстве. Класс 1 и Класс 2 тесты, они могут быть использованы в зависимости от необходимого уровня защиты, уровня ограничения импульсных напряжений. И также в зависимости от местоположения систем ограничения импульсных напряжений.

Четыре типа ущерба

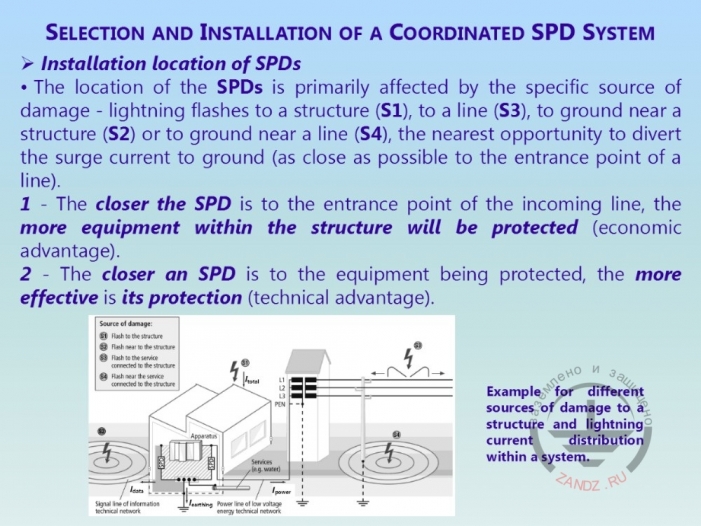

— Есть четыре типа ущерба, угроз. Первый — это удар молнии напрямую в здание, второй — это удар рядом со зданием, третий тип — это удар в линии, которые соединяются со зданием и четвертый — это удар рядом с линиями, которые подходят к зданию. В зависимости от удара молнии мы должны определять точки расположения УЗИП. Нужно ставить УЗИПы на линиях низкого напряжения или высокого напряжения, возле трансформаторов и что важно для нас со стороны молниезащиты также важно их ставить на входе в здание.

Распределение тока молнии при прямом ударе

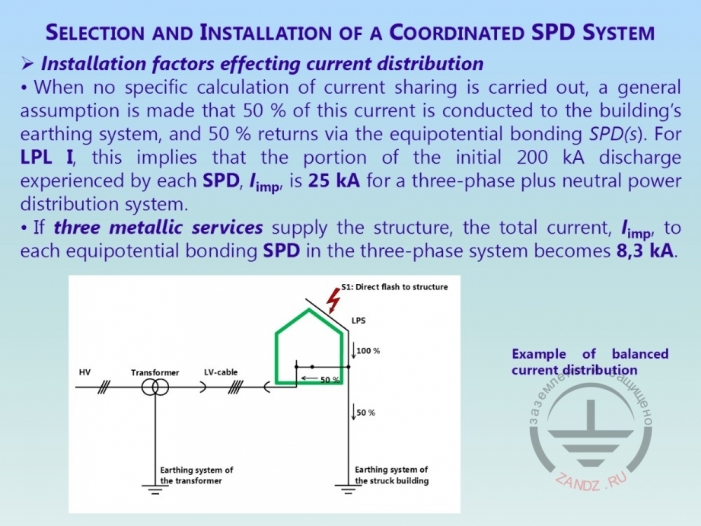

— Очень важно оценить, как ток молнии будет распределяться в случаях прямого удара молнии в здание. Если у нас есть, например, конфигурация какого-то индивидуального здания, которое необходимо защитить и такая оценка тока молнии, распределения тока молнии очень простая. Мы можем считать, что 50 % тока молнии будет проводиться через систему заземления здания и 50 пройдет через эквипотенциальное соединение систем ограничения импульсных напряжений. Если мы рассматриваем уровень защиты, молниезащиты 1, мы должны считаться с таким значением как 25 кА. Если в здании три проводных услуги, то общий ток каждого эквипотенциального замыкателя системы ограничения импульсных напряжений в трехфазной системе будет равен 8,3 кА.

Пример установки УЗИП в системе TN-C

— Что касается систем TN-C, системы заземления, то здесь приведён пример, где устанавливать УЗИП, какие они могут быть использованы. Тип 1 — возле здания, тип 2, тип 3 - напрямую, перед оборудованием, которое должно быть защищено. Установка зависит от типа системы низкого напряжения.

— Мы опять немного опаздываем, если хотите, мы можем немного остановиться и поговорить о вопросах по системе ограничений импульсных напряжений. Мы видим вопрос от господина Захарова: «Возможно ли, установить SPD не сразу на входе в здание, а довести кабель до защищаемого оборудования, расположенного в шкафу, и установить SPD там?»

Опять давайте вернёмся к системе ограничения импульсных напряжений. Есть еще вопросы? Не вижу ничего, не слышу. Давайте. Как погода у вас в Москве? Солнечно у вас? Это был мой вопрос.

— «Если у вас есть SPD и зоны молниезащиты, тогда SPD должен быть установлен на входе в здание?»

Примеры интеграции внутренней молниезащиты

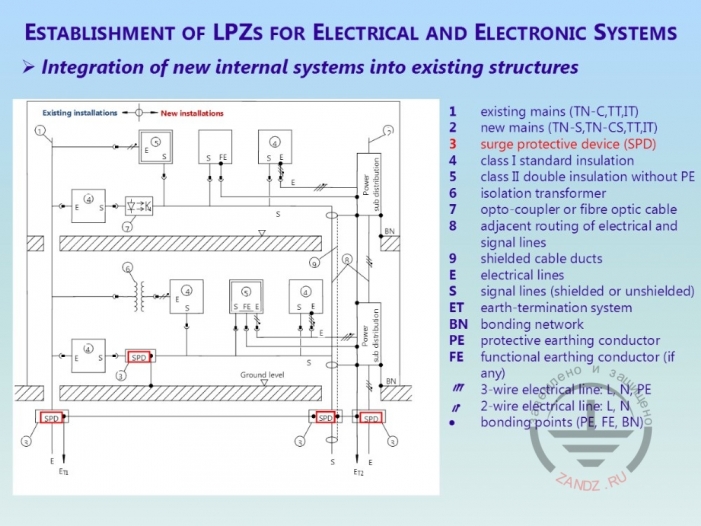

— Давайте сейчас сосредоточимся на двух примерах, относящихся к интеграции внутренних систем в существующих зданиях. Вы можете представить, что у вас бывают старые здания, туда уже установлено электронное, электрическое оборудование и какие-то использованные чувствительные линии телекоммуникаций или линии передачи данных и вам необходимо интегрировать систему молниезащиты. В таком случае вам необходимо с одной стороны защитить новую входящую линию, которую я описывал в начале и интегрировать. Что, что видим мы здесь? № 7 — это оптическая развязка или оптоволокно. № 6 — изоляционный трансформатор, который мы изолируем подачей энергии к оборудованию, это уже существующий трансформатор и № 3 — это система ограничений импульсных напряжений, которую нам необходимо установить. Она выбрана в соответствии с определённым уровнем молниезащиты. Она расположена на входе в здание. Это означает, что, конечно, бывают разные случаи. Это всего лишь один пример интеграции, если мы модернизируем старое здание, уже существующее.

Примеры системы SPD

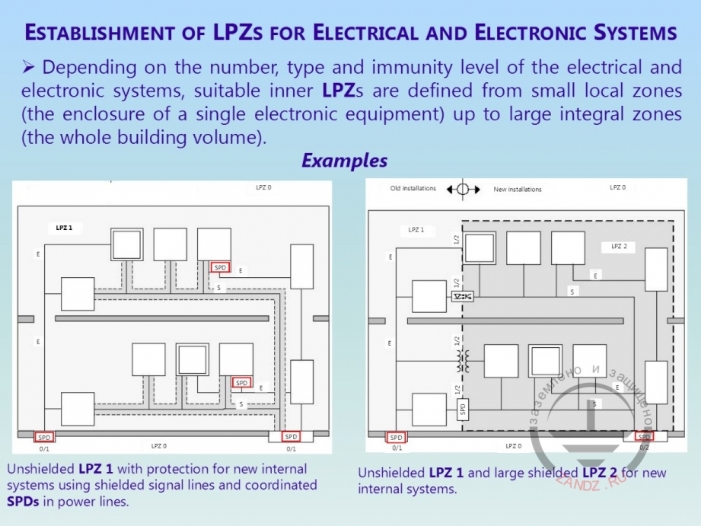

— Здесь приведены другие примеры, как это сделать. В концепции зонировании зон молниезащиты. Здесь использованы системы SPD на входах и линиях к оборудованию или они использованы в скупе с экранированными проводами и кабель-каналами. Есть, на втором рисунке указана зона, большая неэкранированная зона 2 и в ней у нас SPD установлено только на входах, на входах в здание или комнату. Все установки, все линии должны быть экранированы, сигнальные линии, силовые. SPD здесь указан красным цветом. Также мы видим, что нам необходимо создать зоны молниезащиты 2. Мы устанавливаем экран в разных комнатах, на разных даже этажах здания и мы устанавливаем эти экраны путем использования, к примеру, специальных покрытий или металлических деталей, конструкций, арматур или путем установки ячеек металлических. В таких случаях у нас существует необходимость поставить SPD только на входах. Сигнальные линии будут использовать с разделительным трансформатором. У него есть внутри экраны, которые минимизируют импульсы высокочастотные.

Управление мерами по ограничению импульсных напряжений

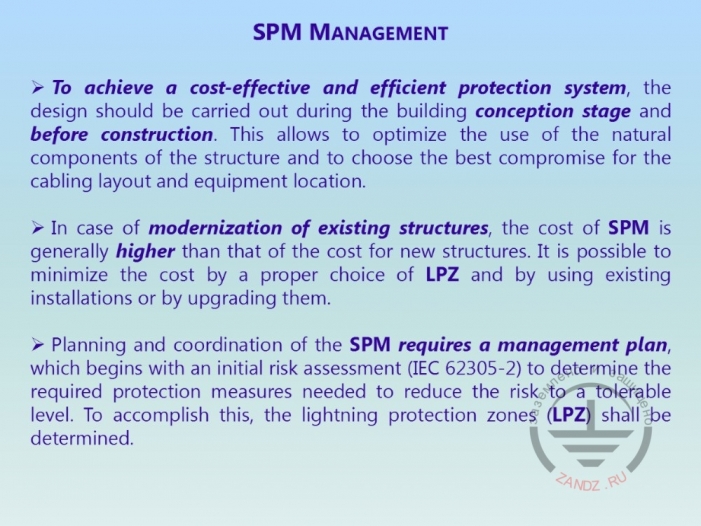

— И последняя часть относится к управлению мер ограничению импульсных напряжений. Конечно, лучше всегда сделать так, чтобы они были бюджетными и эффективными. Легче всего это сделать, если проектирование их создается до момента начала строительства на уровне, на стадии определения концепции здания. И когда, тогда эффективность, конечно же, будет больше, если проектировать систему до того, как здание начинает быть планированным. Здесь, естественно, должны сотрудничать различные эксперты. Но, если вы уже модернизируете существующее здание, то стоимость мер ограничения импульсных напряжений будет выше, чем для новых зданий. Но вы знаете, сколько может быть практических проблем у вас на пути. Есть специальные требования по проверке существующих установок, технических данных, как можно модернизировать эти системы и здания. Нам нужен план по организации работ, который на самом деле облегчает работу проектировщиков. Не забудьте о проектировании зон молниезащиты, это рекомендуется.

SPM управление

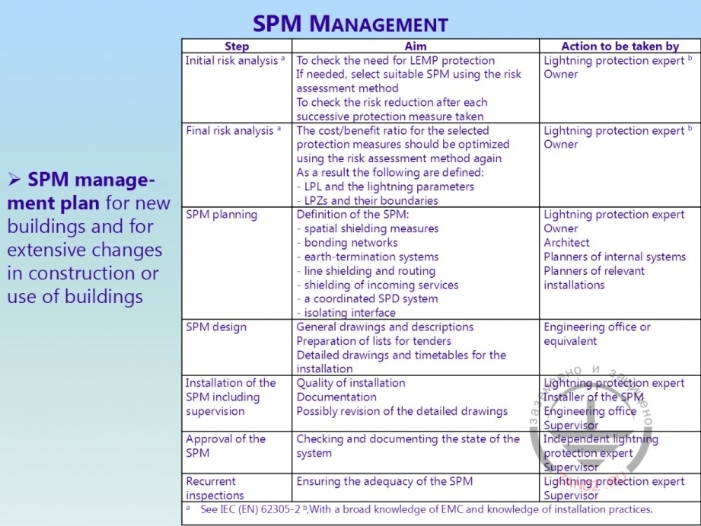

— И здесь приведена таблица, мы видим шаги, какие мы должны выполнить действия и кто должен выполнить эти действия. Сперва, мы должны оценить риск, оценить метод защиты, уровень защиты и после этого мы должны проанализировать стоимость выбранных мер защиты. Понять, что требуется для выбранного уровня молниезащиты? Где будут зоны? Где будут границы? После этого мы должны определить способы экранирования, заземления, уравнивания потенциалов, разводки проводов, систем ограничений импульсных напряжений, изолирующих поверхностей, схемы, рисунки, установка, документация, опять-таки чертежи, проверки, документирование установок и определение адекватности выбранных мер молниезащиты. И для больших зданий очень важно, для особых зданий, каких-то промышленных или телекоммуникационных зданий.

Обслуживание систем молниезащиты

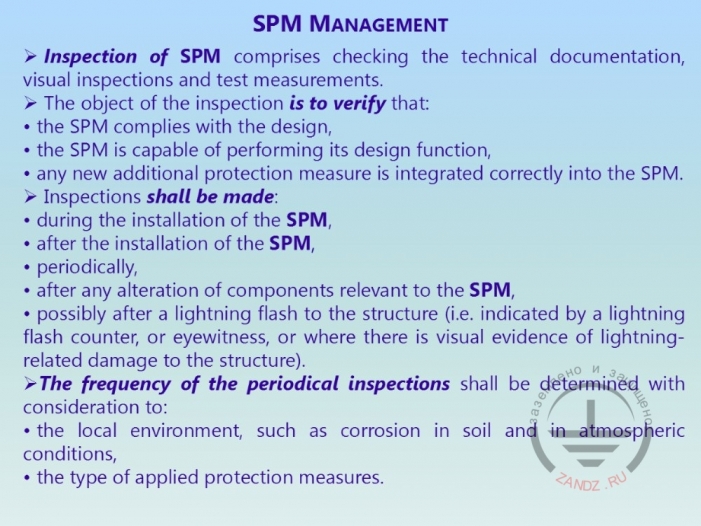

— В плане, в этом плане очень важный пункт — это инспектирование выбранных мер защиты. Конечно, она должна выполняться, инспектирование должно выполняться во время установки мер молниезащиты, после, периодично. Есть определенные рекомендации по периодичности проверок, если хозяин или тот, кто пользуется зданием, компания хотят узнать периоды, то это можно все узнать, они зависят от определенных факторов, например, атмосферные какие-то условия или коррозия земли и также частота зависит от типа применяемых мер защиты. Все зависит от индивидуального проекта установок, всё субъективно. Но, это был последний слайд, который я хотел вам показать.

Блок вопросов и ответов

— Это шутка, на картинке написано, что лектор говорит: «Кстати, у нас тут молния ударила в нашу базу данных, вы можете еще 30 часов поработать, пожалуйста?» Я надеюсь, что у вас таких ситуация, таких часто не будет, это шутка. Спасибо большое за ваше внимание. Если есть какие-то еще вопросы, то я могу, конечно, ответить на них. Вот вопрос от господина Норенко. Дайте мне, пожалуйста, время, чтобы прочесть его. Вопрос относится к требованиям сопротивления функционального заземления. Конечно, они зависят от типа установки, типа оборудования. Обычно, если у нас используется подстанция, электроподстанция внутри здания или вблизи здания, то значения функционального заземления зависит от силы транспортера, мощности. Есть требования, они приведены в этом стандарте. Также есть система функционального заземления, если она должна выполнять требования молниезащиты, то необходимо выполнить оба требования и помните, что у нас есть требования для электроустановок, которые относятся к безопасности от электрического шока.

Я ожидал, что презентация будет полтора часа, она продлилась дольше, извините, пожалуйста, но я попытался дать вам как можно больше информации. Я хочу поблагодарить переводчика за перевод и Алексея Корытко и также других организаторов нашего вебинара, которые организуют и сделали мне предложение по организации этого вебинара. Спасибо всем большое. Я надеюсь, что у нас будет ещё возможность встретиться ещё раз в Интернете или даже лично. Пожалуйста, не стесняйтесь, если у вас есть какие-то вопросы, не стесняйтесь, обращайтесь ко мне. Спасибо большое, всего доброго!
