Вебинар «Международный электротехнический стандарт МЭК 62305 (IEC 62305). Защита электрических и электронных систем», страница 2

Четвертый вебинар из серии "Заземление и молниезащита: Международный электротехнический стандарт МЭК (IEC) 62305"

Текст вебинара. Страница 2

Быстрая навигация по слайдам:

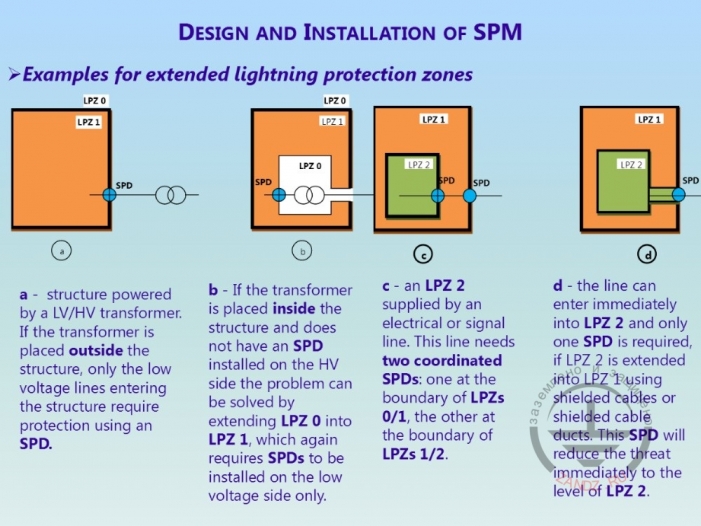

— Ещё примеры. Если у нас есть трансформатор внутри здания, очень часто загородом или даже в городах у нас есть трансформаторы среднего, высокого или низкого напряжения. Если проходит линия к зданию между зонами 0 и 1, необходимо установить систему ограничения импульсных напряжений. Это на самом деле важное требование в Польше, когда здание напрямую связано. У нас есть обязательства устанавливать систему ограничителей импульсных напряжений. Во втором примере мы видим, когда трансформатор низкого и среднего напряжения помещен внутри здания. На первой картинке он был за пределами здания. Это часто бывает в больших зданиях, в каких-то промышленных зданиях. Линия среднего напряжения использована, если, то тогда мы сюда можем, здесь мы можем применить зонирование зоны 0, расширить ее в зону 1, но при этом нам необходимо будет установить систему ограничения импульсных напряжений со стороны низкого напряжения. На третьем примере мы видим ситуацию, когда у нас нет трансформатора, но есть электрические или сигнальные линии. И оборудование необходимо защитить, тогда должно быть использовано две скоординированных системы ограничений импульсных напряжений. Одна на границе LPZ 0 или 1, а вторая на границе зоны LPZ 1 – 2. И попозже о координации этих зон мы поговорим чуть позднее.

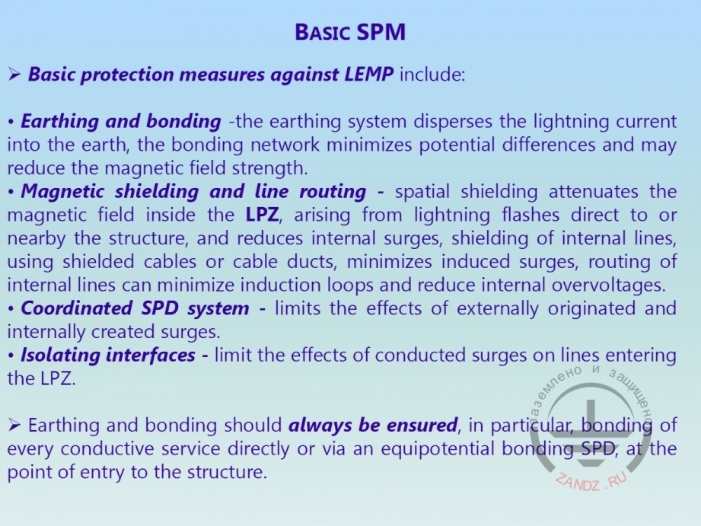

— Следующая часть мер — это магнитное экранирование и разводка LEMP. Что мы ожидаем от магнитного экранирования? Оно должно снижать силу магнитного поля, которое возникает от удара молнии внутри зданий, внутри зоны молниезащиты, потому что вспышки молний, когда они ударяют напрямую в здание или рядом со зданием, они влияют на установки, на оборудование. Нам необходимо снизить эффект, возникающий от них путем использования экранированных проводов или экранированных кабель-каналов, чтобы снизить возможный ущерб. Также необходимо использование правильной разводки линий, например, сигнальных линий, телекоммуникационных линий, которые подходят к оборудованию.

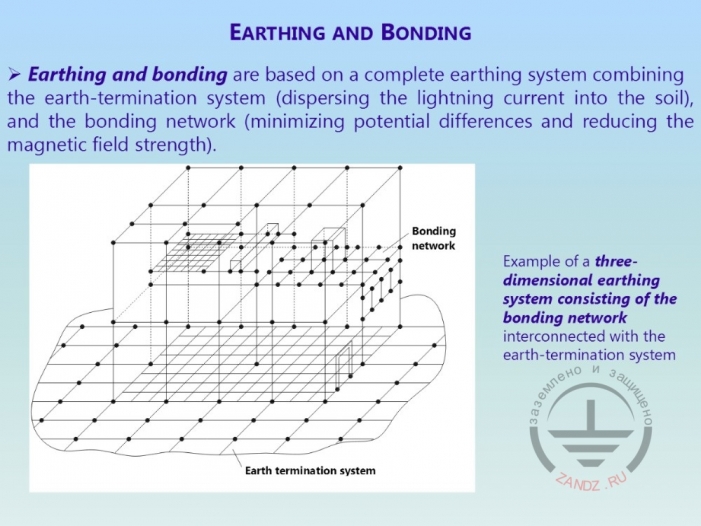

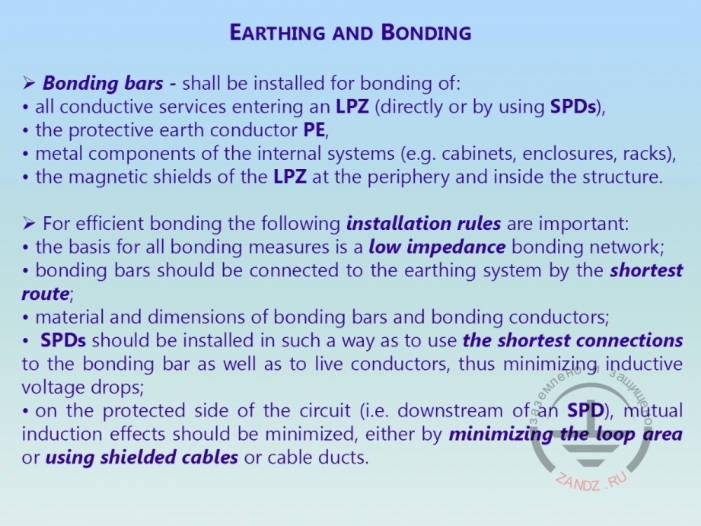

— Здесь мы видим идею заземления и зануления, которые мы создали в таком трехмерном виде. Эта картинка содержит в себе систему заземления, систему уравнивания потенциалов. Естественно, нужно принимать во внимание оборудование, которое используется внутри здания, компьютеры. И путем использования такой системы мы можем снизить силу электромагнитного поля, если у нас ударила молния, то такая вот ячеистая система внутри здания может серьёзно снизить силу электромагнитного поля, возникающего внутри здания от удара молнии.

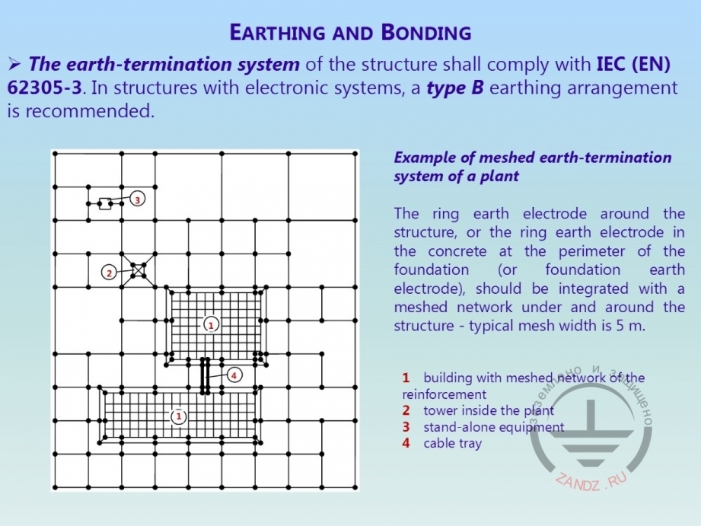

— Конечно, для зданий, когда у нас очень чувствительное оборудование, например, телекоммуникационные системы, информационное оборудование, мы должны создавать системы молниеприемников, но используя электроды заземления типа В, это рекомендуется. Электрод типа В — это значит электрод-заземлитель или кольцевой электрод, который выполнят функцию уравнивания потенциалов. Типичная ячеистая система, ширина такой системы, она должна быть не выше 5 метров. Посмотрите на картинку, например, на рисуночке, в серединке №1 это ячеистая система использована с использованием укрепления арматуры. Под №2 вы видите опору, опору для передачи данных, для передачи какой-то информации. Это опора является очень чувствительной. Конечно, она связана путем сетчатой конфигурации. №3 — это отдельно стоящее оборудование, например, камера наблюдения, оборудование световое, различные виды отдельно стоящего оборудования, которые часто используются в различных зданиях и они также включены в систему электрическую, электронную всего здания. Они все связаны будут вот этой системой ячеистой, ячеистой системой заземления. Это рекомендуемое решение защиты оборудования, которое подвержено, сильно подвержено ударам молнии.

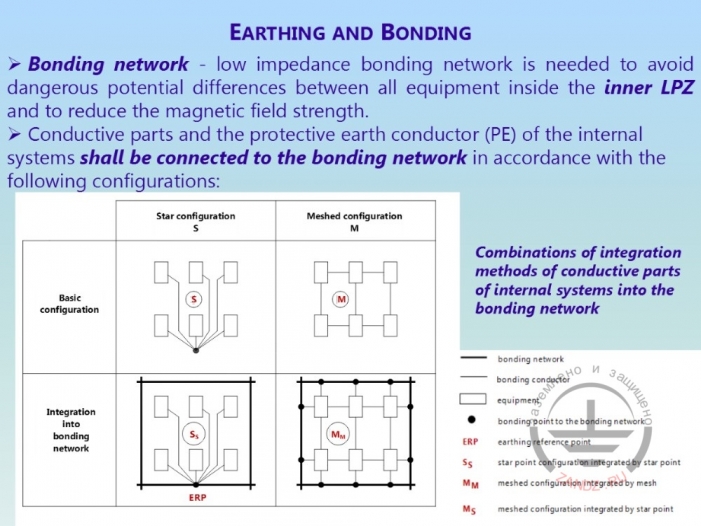

— Как мы создаем эту сеть заземления и зануления? Бывают разные структуры, но есть один пункт системы заземления, когда система уравнивания потенциалов создается с использованием металлоконструкций. У нас есть различные возможности для конфигурации системы зануления внутри здания. Это так называемая конфигурация в виде звезды S или M. Конфигурация М — это ячеистая конфигурация. Общая такая, основная конфигурация. В случаях ячеистой системы мы можем использовать, например, связанных между собой естественных компонентов системы молниезащиты металлоконструкций или другие металлические элементы, если они связаны с системой молниезащиты.

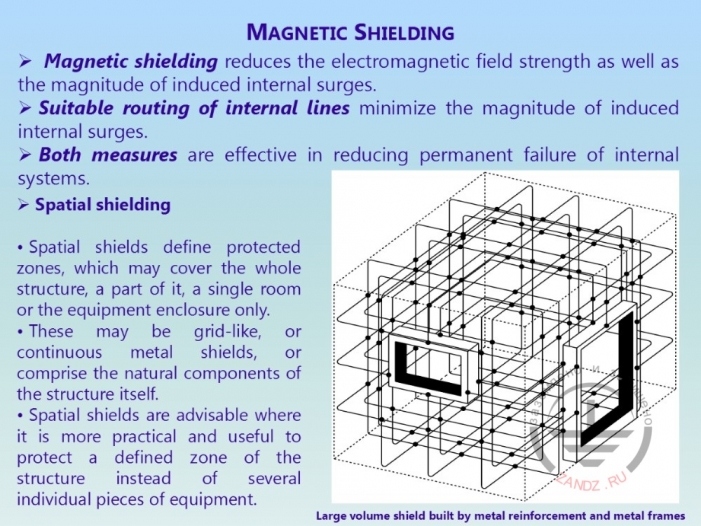

— Я надеюсь, будут еще вопросы, но мы поговорим сейчас о создании магнитного экранирования. Конечно, оно должно использоваться для всех металлических или арматурных структур здания. Если у нас в здании есть металлические элементы: арматура или какие-то еще каркасы, рамы металлические проводимой поверхности или даже крыша, тогда необходимо использовать естественные компоненты магнитного экранирования. Необходимо иметь в виду, естественно, размеры поперечного сечения металлических частей, чтобы минимизировать влияние электромагнитного поля от удара молнии. Это очень интересно — использование пространственного экранирования. Если у нас есть здание, построенное из кирпича без проводимых элементов и мы установим систему молниеприемников за пределами здания и свяжем ее в систему — это получится пространственное экранирование, созданное естественными или искусственными компонентами системы молниезащиты. Вот здесь приведена информация, что значит пространственное экранирование. Это пространственные экраны определяют зоны защиты, которые могут покрывать все здание, часть здания или какую-то определенную комнату или помещение, где находится оборудование. Они могут создавать решетчатую конфигурацию или пространственную область вокруг оборудования внутри здания и эти экраны рекомендуется использовать, потому что они могут легко ограничивать зоны молниезащиты.

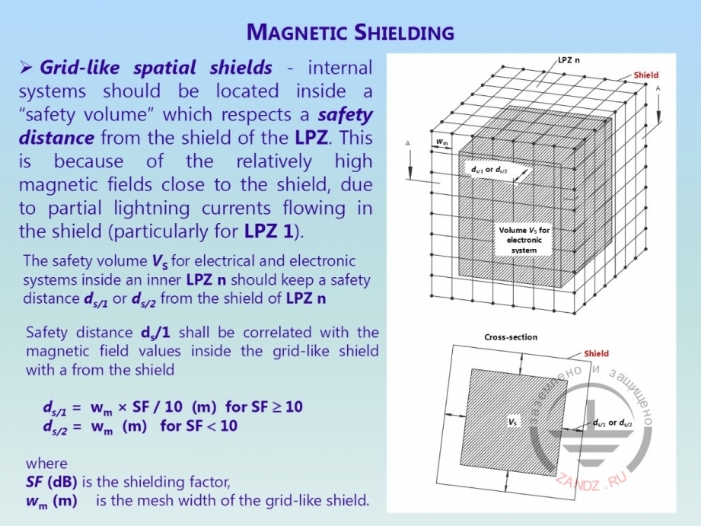

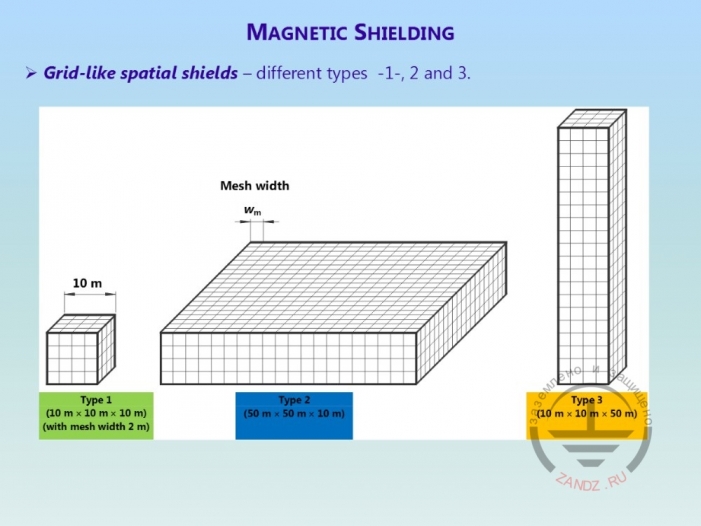

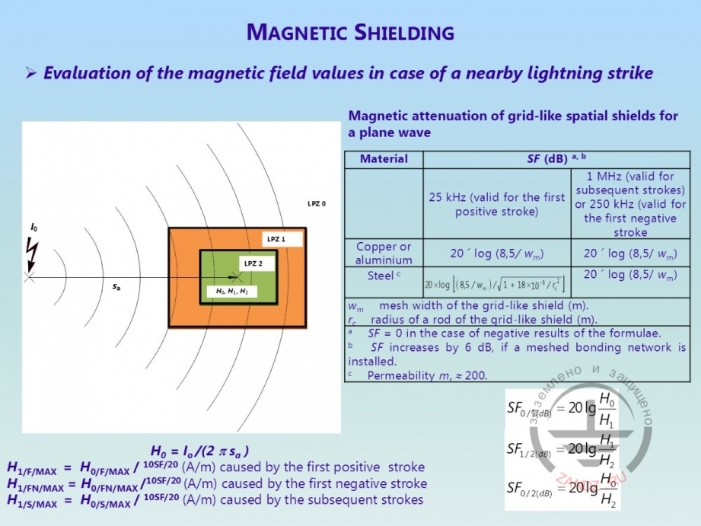

— Этот куб определённого размера. Расстояние между внешним экраном и между защищаемым объёмом приведён. И в соответствии с ними мы можем понять, как и где мы можем установить чувствительное электронное оборудование. Безопасное расстояние — это значение ds/1. Если у нас есть Wm — это ширина ячеистой системы экранирования и SF — это факторы экранирования или фактор подавления электромагнитных импульсов. И таким образом мы получим расстояние в метрах, используя эти формулы на основании размера ширины сети. В таком случае мы можем определить можем ли мы использовать экран естественных, используя естественные компоненты здания. Мы можем определить, будет и у нас внутри здания безопасное помещение для чувствительного оборудования, которое не будет подвержено электромагнитным импульсам.

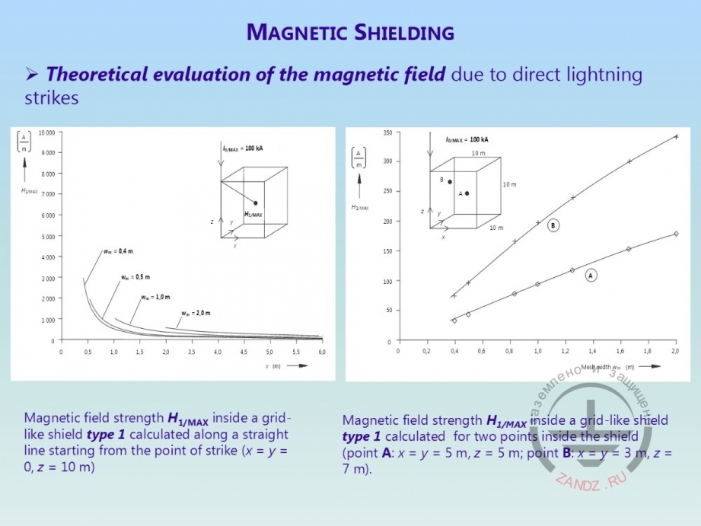

— Для таких мер можно посчитать внутренние значения силы магнитного поля. На двух диаграммах приведены значения расстояния от экранов до объектов. Мы видим, что очень важное снижение. На втором примере мы видим, как посчитать силу магнитного поля в двух точках внутри экрана, а на первом была посчитана сила магнитного поля вдоль линии.

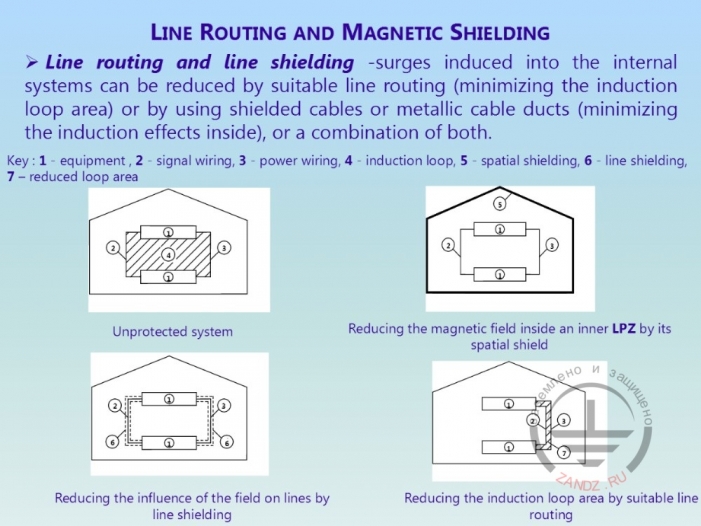

— Сейчас ещё один метод, который мы упомянули ранее — это разводка электромагнитных линий и экранирование линий. На первой картинке вы видите рисунок защитной системы. Здесь мы видим соединения двух единиц оборудования. Например, это компьютеры, между ними есть линия, силовая линия, сигнальная линия, №2 — сигнальная линия, №3 — силовой провод. Между собой они соединяются в индукционную петлю - №4. В этом случае магнитное поле может вызвать перенапряжение. Как мы можем его предотвратить? Прежде всего, мы можем использовать экранированные провода. В этом случае, конечно, мы минимизируем значения индуцированным эффектом. Также мы можем установить экран за пределами здания, если у нас есть внешняя система молниезащиты, как приведено на втором рисунке вверху. Здесь использована система молниезащиты, например, это может быть завод какой-то. Здесь использование зоны молниезащиты может снизить электромагнитное поле. Если у нас есть возможность изменить место. Если провода создают индукционную петлю.

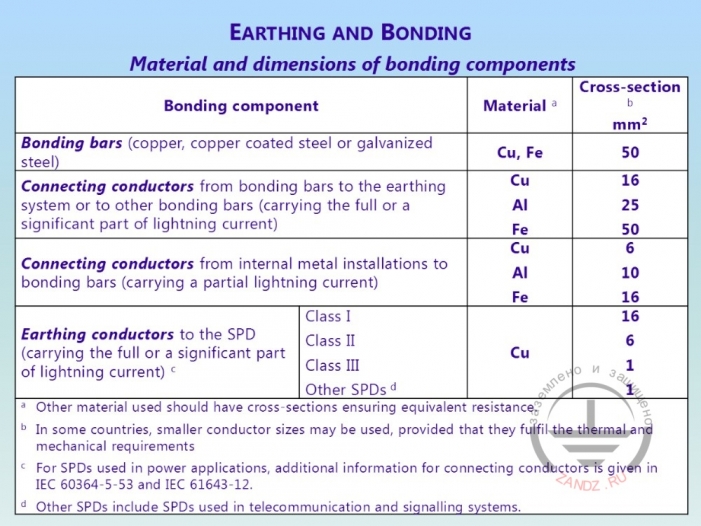

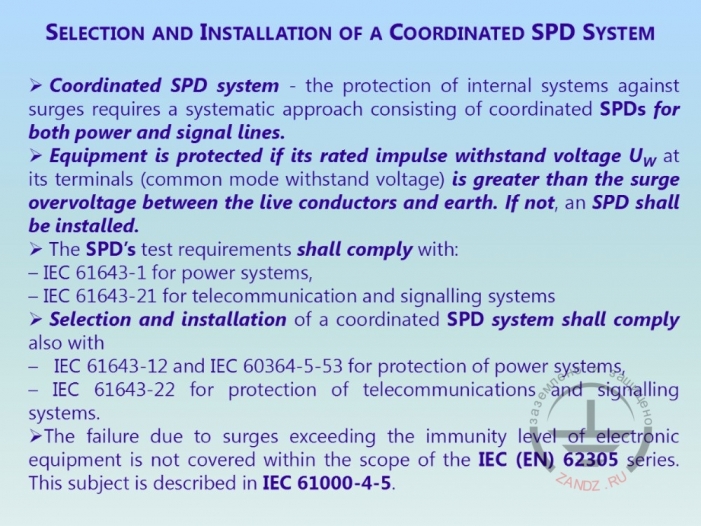

— В последней части, которая также довольно большая и здесь покрывается выбор и установка системы ограничения импульсных напряжений. Прежде чем поговорить о ней, я бы хотел спросить, есть ли у вас вопросы, которые связаны с предыдущими темами, например, экранирование, заземление или уравнивание потенциалов, если есть. Да, я вижу один вопрос от господина Миляева, сейчас прочту. Это очень специфичный вопрос, как связать безопасные зоны, используя метод экранирования? Должны мы использовать гальванизированную сталь и если я помню правильно, этот вопрос относится к части 3 наших стандартов. Какое минимальное расстояние, если мы используем системы молниеприемников, молниеотводов? Насколько длинные и насколько большие они должны быть? Если вы используете арматуру, к примеру, и таким образом вы ее используете в системе, как естественный компонент, тогда каждая часть должна быть связана, как минимум двумя элементами. Мы должны защитить её от коррозии в дополнение. Конечно, есть ещё другой метод.
