Вебинар «Международный электротехнический стандарт МЭК 62305 (IEC 62305). Защита электрических и электронных систем», страница 1

— Добрый день, уважаемые коллеги! Мы рады приветствовать вас на очередном вебинаре по проектированию молниезащиты. Тема сегодня: «Международный электротехнический стандарт — МЭК 62305, часть четвертая». Это защита электрических и электронных систем внутри помещений строений. Доклад будет вести наш бессменный лектор — это доктор Марек Лобода, Польша. Марк является автором и соавтором более 150 публикаций на тему защиты от молний, входит в комиссию по разработке самого стандарта МЭК. Так, что если у вас будут вопросы по проектированию молниезащиты или по стандарту МЭК, вы можете задать непосредственно эксперту этой отрасли. Меня зовут Алексей Корытко, я являюсь администратором данного вебинара. И в начале пару слов о регламенте нашего мероприятия. Вебинар проходит 90 минут, состоит из четырех блоков и пауз между этими блоками для ответа на ваши вопросы. Те вопросы, как по подключению, так и по настройке звука вы можете задавать в чат, который находится слева внизу экрана. Значит, чтобы было хорошо слышно лектора и переводчика, вам нужно будет настроить звук. Для этого, когда Марек — это лектор, и переводчик включать микрофоны, появятся иконки слева вверху и, если вы наведете на эти иконки, появятся регуляторы. Чтобы было хорошо слышно, установите уровни громкости Марека на 20 или ниже, а уровень громкости переводчика на 80 или выше. Это для того, чтобы слышать русскоязычную речь. Регулировать громкость можно во время вебинара реального времени, поэтому проблем с этим не будет. Если у кого-то ещё остались вопросы по подключению или по настройке, вы можете задавать их в чат, я постараюсь на них ответить. А теперь думаю, можно уже приступать к самому главному. Марек, Вам слово.

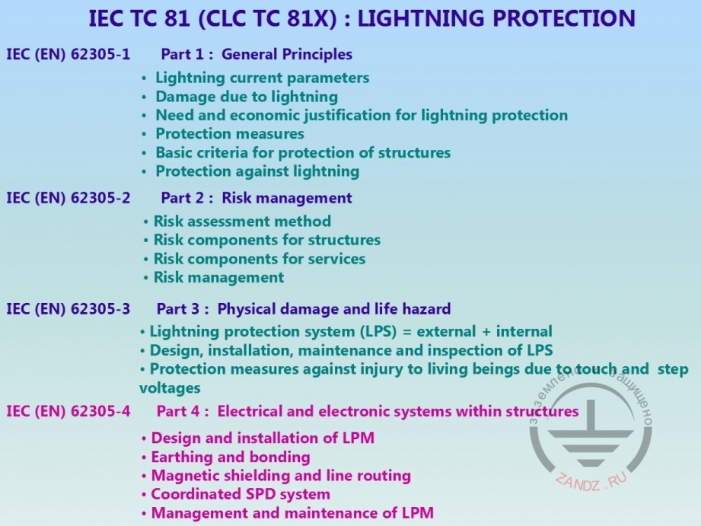

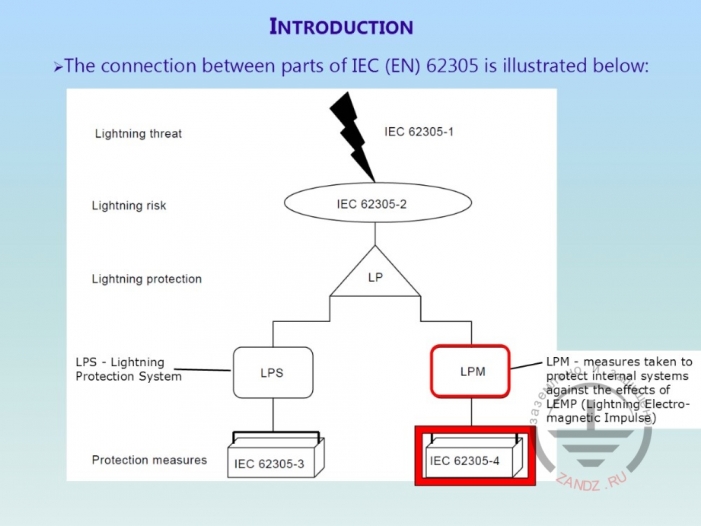

— Характеристика этого стандарта включает в себя — это третья часть стандартов МЭК 62305, европейских стандартов. И последняя часть серии этого стандарта — это четвёртая часть.

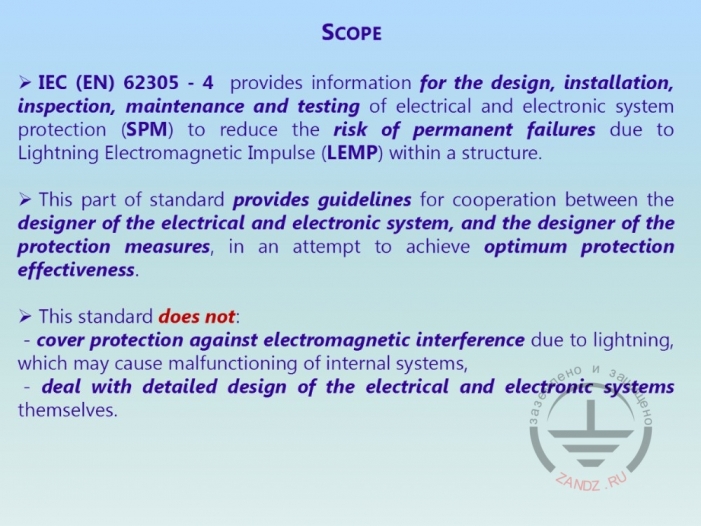

— Сейчас я хотел бы сказать несколько слов в общем, о четвёртой части стандарта. Это часть предоставляет информацию по проектированию, установки, инспектированию, обслуживанию и тестированию электрических и электронных систем, по-английски SPM аббревиатура значит. Это может быть для вас удивительно, но такая аббревиатура у нас в английском языке используется, что означает SPM — это защитные меры, SPM — это защитные меры молниезащиты, а LPM — это электромагнитные импульсы.

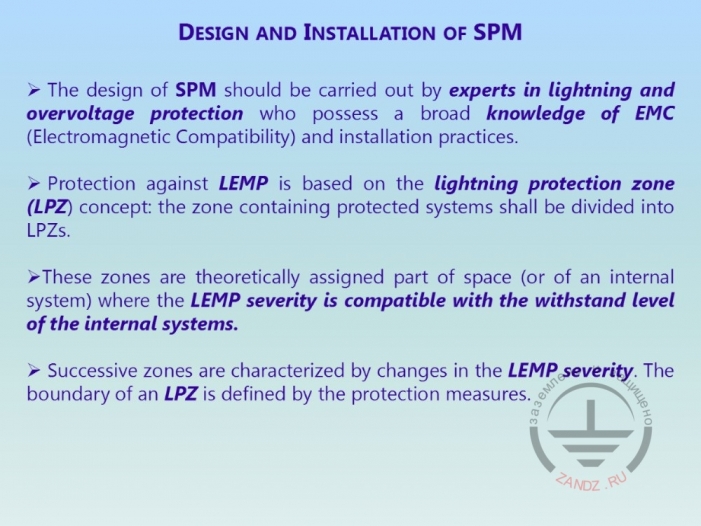

— Если мы будем говорить о проектировании мер защиты от электромагнитных импульсов от ударов молнии, мы должны иметь в виду, что это проектирование должно выполняться экспертами молниезащиты и экспертами по перенапряжению. Эти эксперты должны обладать широкими знаниями электромагнитных совместимостями и также практическими навыками установки. Я надеюсь, что большая часть участников нашего вебинара будет иметь возможность расширить свои знания и после семинара они смогут сказать: «Ну, вот, мы уже почти эксперты по молниезащите». Я желаю вам этого. Если вы начинаете работать в этой сфере защиты от электромагнитных импульсов, мы должны иметь дело с определённым концептом, который основан на формировании зон молниезащиты.

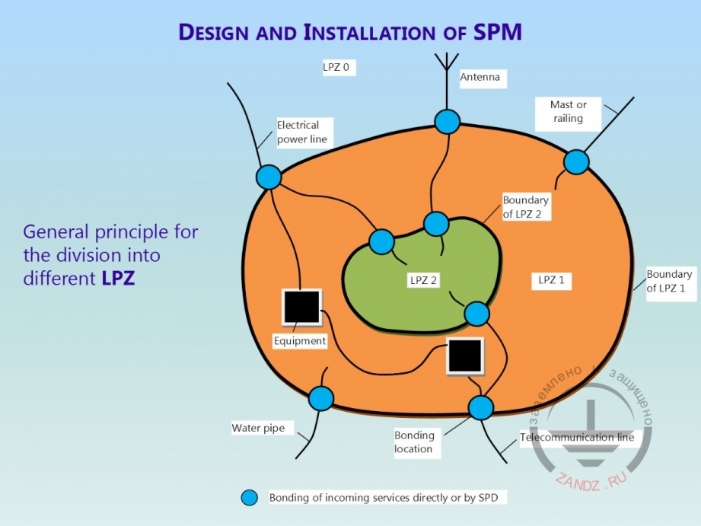

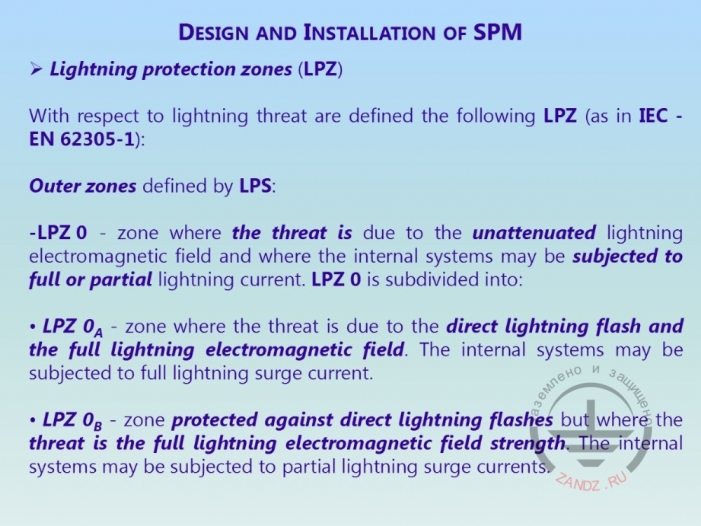

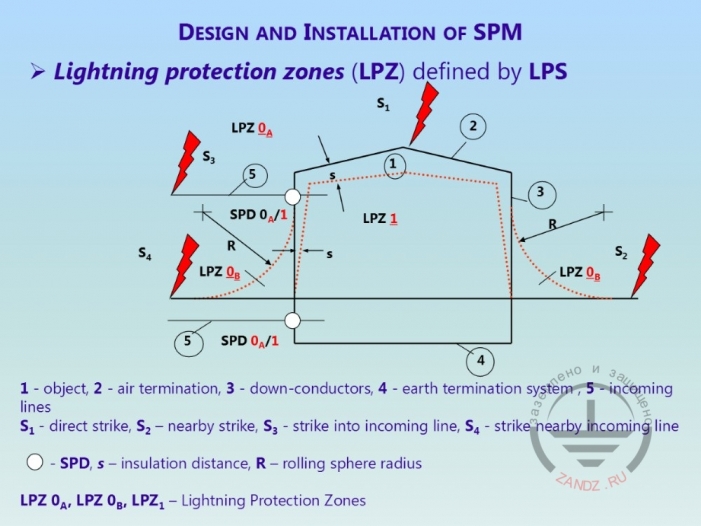

— Есть определения зоны молниезащиты. Они такие же, как в первой части стандарта МЭК 62305, но определения относятся к системе молниезащиты, поэтому мы должны сказать, что есть такие зоны, где электромагнитное поле является не подавляемым. Для того, чтобы минимизировать эффект удара молнии, мы подразделили эти зоны. Нулевая зона, зона 0а и зона 0в. Зона 0а, в ней у нас есть возможность, когда, если происходит прямой удар молнии и создается электромагнитное поле, но в этой зоне системы защищены внутри, а в зоне 0в внутренне системы могут быть подвержены частичному удару тока молнии. В этой системе содержится система заземления, но сила электромагнитного поля на самом деле еще не сильно подавлена. На следующей картинке мы видим объяснения. Здесь вы видите зону 0а и зону 0в. Они находятся внутри защитной зоны, которая создана системой заземления. Здесь мы можем обозначить места, на которые мы делим зоны. И на границах между этими зонами нам нужно устанавливать определённые дополнительные устройства молниезащиты.

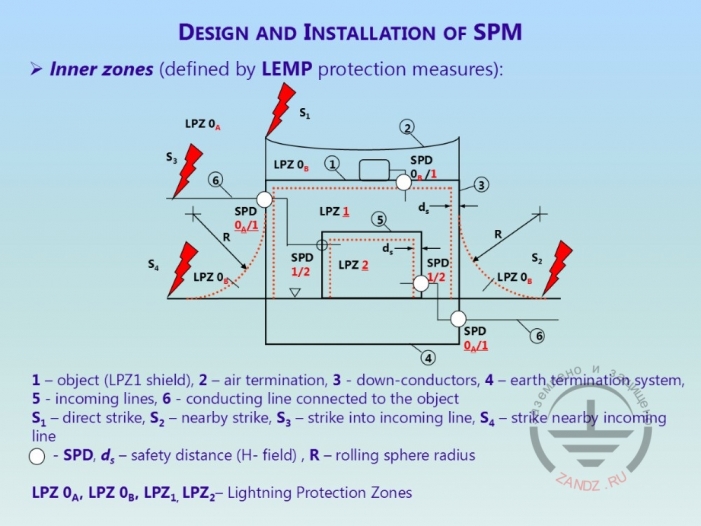

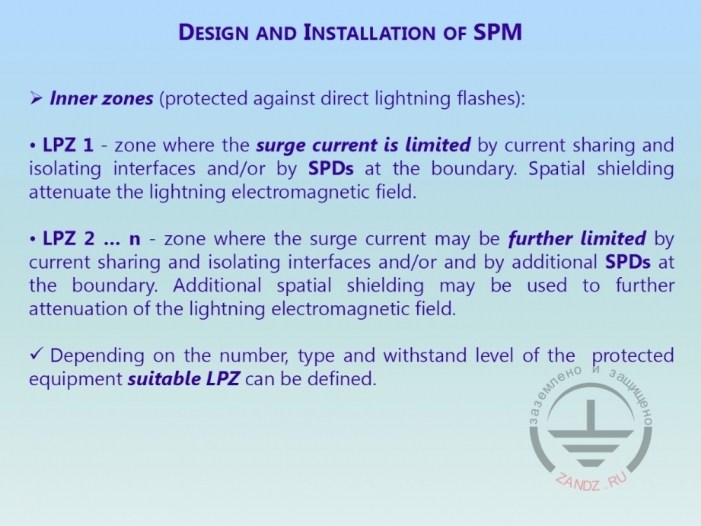

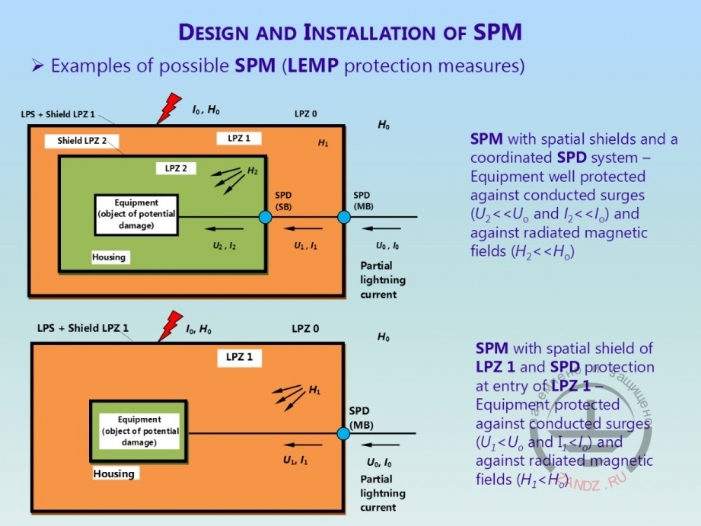

— На этой картинке мы видим, что приведен пример внутренней системы, внутренней зоны молниезащиты, которая определяется мерами защиты от электромагнитных импульсов от грозовых разрядов LEMP. Это более расширенная картинка, чем предыдущая. Здесь приведены последовательные зоны LPZ0, LPZ1 и LPZ2 и между ними создаются границы путем установки экранов и мер защиты. Это общая концепция внутренней системы защиты от ударов молнии, защиты электронного и электрического оборудования.

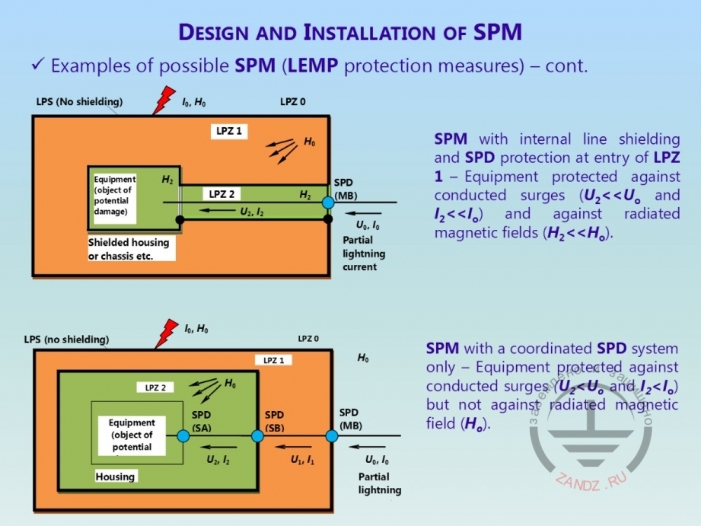

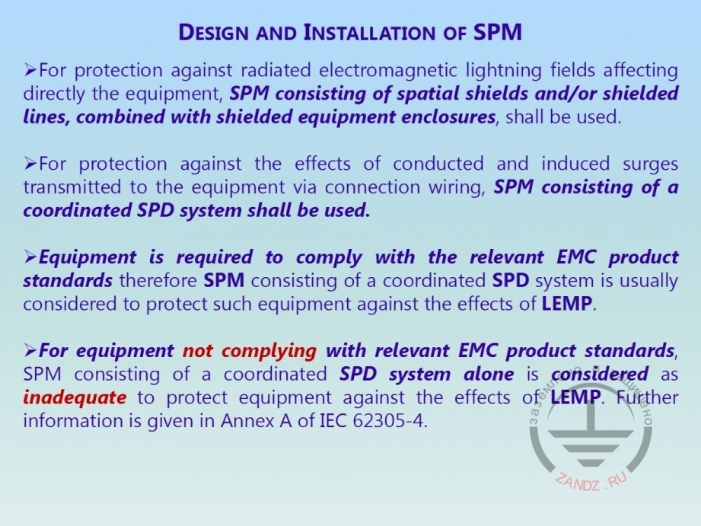

— Есть ещё два разных варианта. Третий пример очень важный тоже и очень часто используется, когда у нас есть возможность проложить линию, если у нас есть экран или природное, какое-то естественное экранирование входящей линии. Здесь мы можем продлить зону молниезащиты 2, которая зелёным цветом выделена до границы зоны 0 и зоны 1. В этом случае мы можем установить только одну систему ограничителей импульсных напряжений, и экран создается проводимыми элементами внешнего экрана и, когда у нас совсем нет никаких возможностей экранирования, мы устанавливаем постепенно несколько систем ограничения импульсных напряжений в определённых местах. Давайте назовем их — электронные установки. Они находятся на пути к защищаемому оборудованию и постепенно приближаются к нему. Здесь у нас нет возможности использования внешних экранов, но мы используем выбранные системы ограничения импульсных напряжений. Мы поговорим о них ещё в дальнейшем. Здесь я хочу немного остановиться в конце этой части презентации. Надеюсь, у вас есть какие-то вопросы, относящиеся к концепции зон молниезащиты. Пожалуйста, не стесняйтесь, задавайте вопросы и я бы их, с удовольствием на них ответил прежде, чем мы продолжим говорить об описании четвёртой части этого стандарта МЭК. Пожалуйста, пишите вопросы на русском, я надеюсь, что я их увижу в общем чате. Видимо всё понятно, да? Либо вопросов нет, либо мы их не видим. Хорошо, тогда я с вашего позволения продолжу.

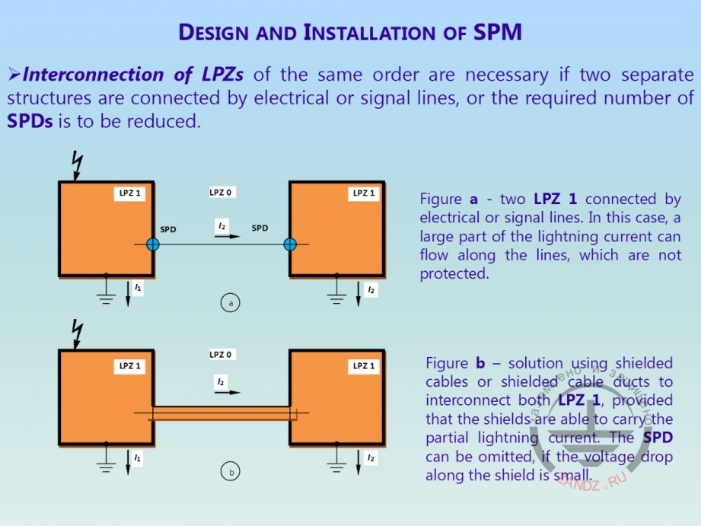

— Дополнительная информация будет дана позже, поговорим об этом более детально в дальнейшем. Здесь на этой картинке вы видите примеры связи зон молниезащиты. Очень часто, особенно, в городской среде у нас есть ситуации, когда использована, не использована, а стоит не одно здание отдельно, а несколько рядом, они находятся рядом друг с другом и они могут быть связаны телекоммуникационными линиями или линиями электропередач. И здесь мы видим, как можно защитить эти здания, если у нас есть зона молниезащиты между двумя зданиями. Зона 0, вы видите ее на этих двух картинках. На первой картинке мы видим две зоны LPZ 1, она создана между двумя зданиями, они соединены линией, которая, кстати, неэкранированная и система ограничения импульсных напряжений ставится на двух границах, с двух сторон.
