Вебинар «Международный электротехнический стандарт МЭК 62305 (IEC 62305). Общие принципы», страница 1

Первый вебинар из серии "Заземление и молниезащита: Международный электротехнический стандарт МЭК (IEC) 62305"

(прошёл 4 февраля 2015 в 11:00 по МСК)

Рекомендуется просмотр с качеством "1080p" в полноэкранном режиме.

Удар молнии в здание (сооружение) или вблизи него является источником опасности для жизни и здоровья людей, сохранности здания (сооружения), его содержимого и инженерных сетей. Поэтому разработка и применение мер защиты от молний является очень важной задачей.

Рекомендации, приведённые в настоящем стандарте, позволяют разработать эффективные меры защиты, обеспечивающие снижение риска поражения молнией.
В разделе "Общие принципы" рассматриваются следующие вопросы:

1. Повреждения, к которым может привести молния, в зависимости от того, в какое сооружение она ударит и куда именно придется точка удара.
Молния, попадающая в здание (сооружение), может привести к повреждениям непосредственно в здании (сооружении), травмам и смерти людей и повреждению имущества, включая отказы внутренних систем здания. Повреждения и отказы могут проявляться на территории непосредственно вблизи здания (сооружения) и охватывать прилегающую территорию. Масштаб эскалации разрушений зависит от характеристик здания (сооружения) и параметров молнии.
В данном пункте описаны:
а) воздействие молнии на здание (сооружение);
б) источники и типы повреждений зданий (сооружений);
в) типы потерь.

2. Экономическая целесообразность и требования к защите от молнии.
Для уменьшения социальных потерь должна быть проведена оценка потребности в защите здания (сооружения) от молнии. Чтобы оценить, действительно ли защита от молнии необходима, проводится оценка риска в соответствии с процедурами, установленными в МЭК 62305-2.

3. Меры защиты и их выбор:
а) меры защиты людей от гибели и получения тяжелых травм вследствие поражения электрическим током;
б) меры защиты для уменьшения физических повреждений здания (сооружения);
в) меры защиты для уменьшения отказов электрических и электронных систем.

4. Основные критерии защиты сооружений.
Идеальная защита здания (сооружения) предполагает, что объект защиты заземлен, полностью закрыт проводящим экраном соответствующей толщины и обеспечен адекватным соединением в точке ввода в экран линий коммуникаций здания (сооружения). Такая защита может предотвратить проникновение тока молнии и ее электромагнитных полей в объект защиты и предотвратить опасное термическое и электродинамическое воздействие тока, а следовательно, опасность возгорания и перенапряжения во внутренних системах. Однако, на практике обеспечение абсолютной защиты часто невозможно и экономически нецелесообразно.

Доктор Марек Лобода входит в комиссию по разработке данного стандарта и не понаслышке знает обо всех проблемах, которые возникают у проектировщиков молниезащиты и других специалистов, работающих с нормативными документами. Чтобы понять суть документа и избавиться от всех вопросов при организации систем защиты от молнии, присоединяйтесь к нашим онлайн-встречам!

Текст вебинара. Страница 1

Быстрая навигация по слайдам:

Страница 1:

1. Международный электротехнический стандарт МЭК 62305
2. Послужной список доктора Марека Лобода
3. Основные серии стандарта
4. Методы оценки риска
5. Конфигурация стандартов МЭК
6. Общие темы и части стандарта
7. Принципы первой части стандарта
8. Исключения стандартов МЭК
9. Описание параметров тока молнии
10. Графики возможных компонентов молний
11. Параметры молнии тока

Страница 2: >>

12. Таблица влияния ударов молнии
13. Значение вероятности силы тока
14. Первый блок вопросов
15. Повреждения из-за удара молнии
16. Характеристики удара молнии
17. Таблица эффектов от удара молнии
18. Список возможных мест удара молнии
19. Классификация и результат ударов молнии
20. Отношение между типами рисков и потерь
21. Экономическое обоснование молниезащиты. Второй блок вопросов
22. Меры молниезащиты

Страница 3: >>

23. LPM — меры по молниезащите
24. Основные критерии для структуры молниезащиты
25. Таблица уровней молниезащиты
26. График эффектов уровней молниезащиты
27. Минимальные значения для оценки эффективности молниезащиты
28. Зоны молниезащиты
29. Описание зоны молниезащиты LPZ by LPS
30. Описание зоны молниезащиты LPZ by LPM
31. Защита конструкций. Часть 1
32. Защита конструкций. Часть 2
33. Блок вопросов и ответов

Примерное время чтения: 44 минуты

— Здравствуйте, дорогие дамы и господа!

— Здравствуйте, меня зовут Анастасия, я являюсь переводчиком сегодняшнего вебинара. Не смотря на то, что наш сегодняшний лектор профессор Марек Лобода прекрасно говорит по-русски и прекрасно понимает, свою презентацию он будет представлять на английском языке. Для удобства я буду осуществлять перевод. Для того, чтобы вам было удобно и комфортно слушать кого-то одного из нас, вы можете регулировать громкость: либо прибавить громкость лектора Марека и слушать на английском, либо слушать мой перевод, либо слушать обоих, но с разным уровнем громкости. Все ваши вопросы вы можете задавать в чате на русском языке. Марек сможет их читать и отвечать также на русском, но если ему понадобится моя помощь, я с удовольствием это сделаю. Приятного вебинара и я даю слово Мареку Лободе.

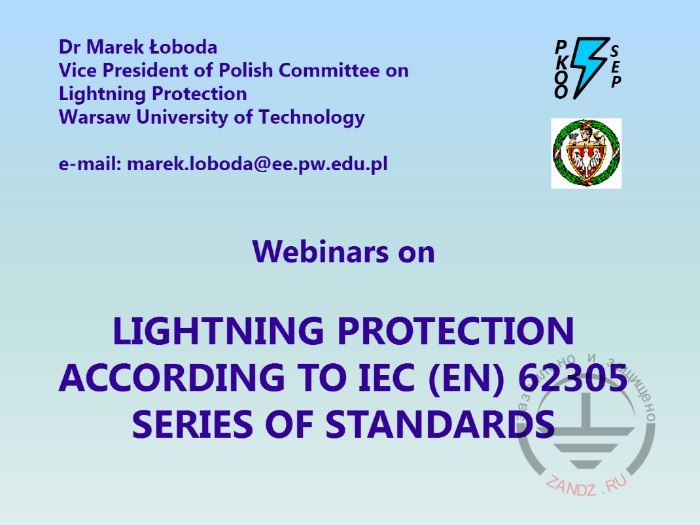

Международный электротехнический стандарт МЭК 62305

— Здравствуйте всем! Меня зовут Марек Лобода. Я вещаю из Варшавы, Польши. Доброе утро, добрый день или даже добрый вечер, в зависимости от того, где вы сейчас находитесь в какой части страны! Я очень рад возможности встретиться с вами и представить вам требования к мерам молниезащиты, стандартам, которые были разработаны Международной Электронной Комиссией стандартизации. Номер стандартов МЭК 62305. Она содержит четыре стандарта, которые относятся к мерам молниезащиты по направлению к зданиям.

Послужной список доктора Марека Лобода

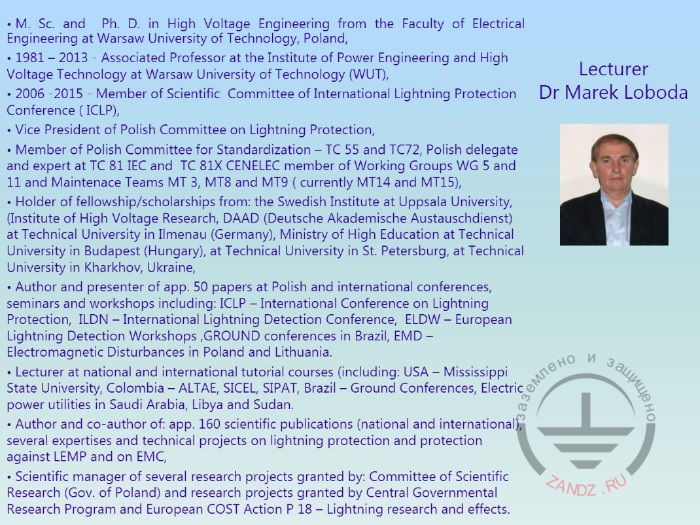

— Прежде чем говорить о стандартах и о требованиях, я расскажу о себе. Как уже сказала Анастасия, я являюсь доцентом Института Электроэнергетики Варшавского Технологического Университета. Я также являюсь членом польского комитета стандартизации TC 55 и TC 72. Я рад возможности обсудить стандарты и представить основную идею данных стандартов и даже обсудить их вместе в Интернете.

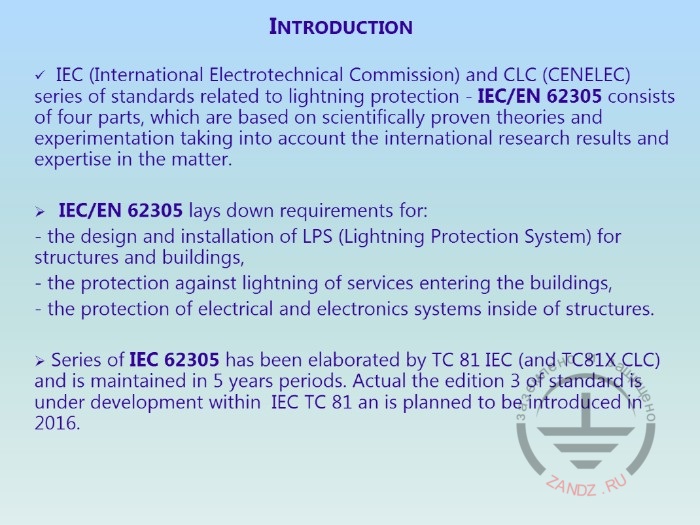

Основные серии стандарта

— Если начать говорить о стандартах, я бы хотел остановиться на основных чертах каждого стандарта. Эти стандарты выдвигают требования к проектированию и установке систем молниезащиты по отношению к зданиям и сооружениям. А также они включают защиту от удара молний касательно услуг, которые предоставляются внутри этих зданий, а также защиту электронных и электрических систем внутри этих зданий. Четвертая часть этих стандартов относится к защите электронных систем

Методы оценки риска

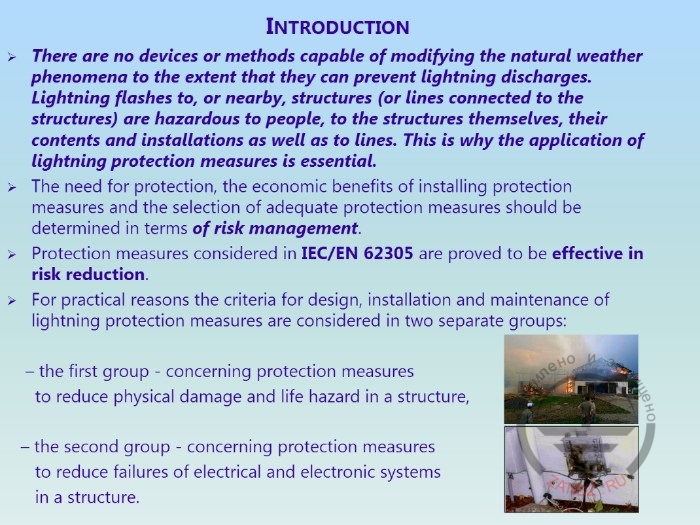

— Я полагаю, что каждый из вас имеет представление о разрядах молнии, об их эффектах и влияния на здания и людей. Мы понимаем, что вспышки молний очень опасны для зданий, для людей, для систем, которые находятся внутри зданий. Эти международные стандарты оценивают риск, который может возникнуть из-за вспышек молний и по мере снижать этот риск. Это называется методами оценки риска, управление рисками. Для практических целей есть общие критерии проектирования, установки и эксплуатации систем молниезащиты. Они разделены на 2 группы. Первая группа касается мер молниезащиты против ущерба наносимого зданием или людям, которые находятся в этом здании. А вторая группа касается мер защиты от молний, которые помогут снизить сбой электрических или электронных систем внутри этих зданий.

Конфигурация стандартов МЭК

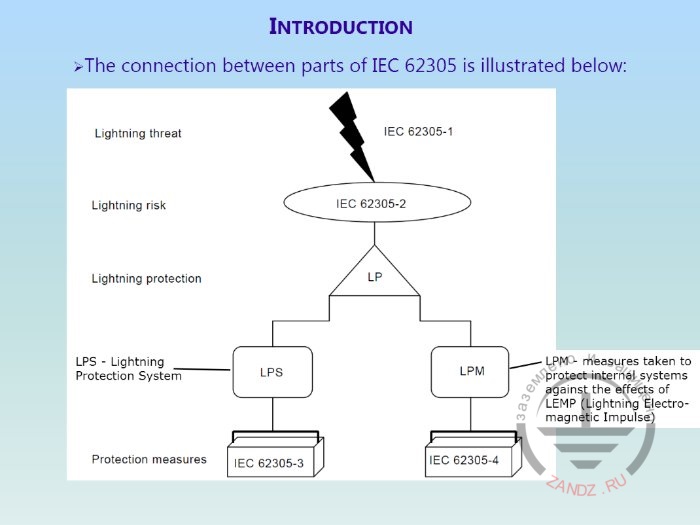

— Как вы знаете на практике, даже в Польше были очень серьёзные разрушения из-за сильных ударов молний. Самая основная конфигурация стандартов МЭК разделена на 4 части. Первая часть, о которой я сегодня буду говорить – характеризует силу молнии тока. И вторая часть относится к риску удара молнии. Если вы меня будете слушать в будущем, то следующий вебинар будет посвящен

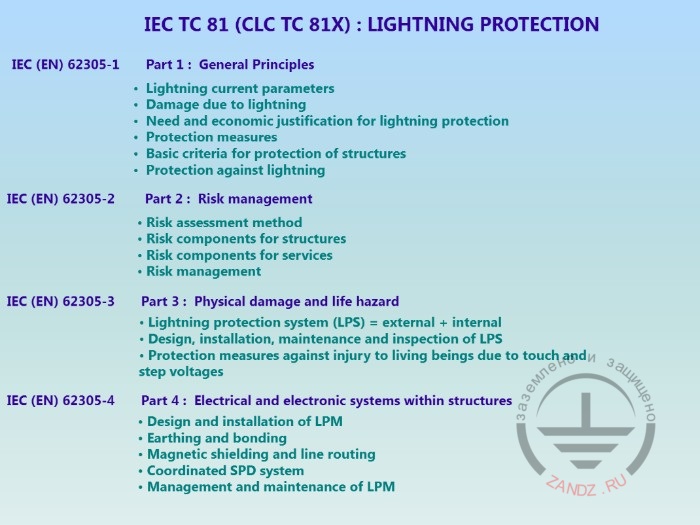

Общие темы и части стандарта

— Здесь вы видите общие темы и части этого стандарта. Я имею в виду первый – это общие принципы, второй – это методы оценки риска, включая методологию, компоненты риска, которые зависят от типа зданий или от типа услуг, которые предоставляются в этих зданиях. Третья часть – это самая важная часть для проектирования систем молниезащиты, потому что она дает фундаментальную информацию, как выбрать меры молниезащиты и как ее установить, как ее эксплуатировать, как работать с молниеотводами вертикальными, молниеприёмниками и так далее. И наконец, последняя часть четвертая. На мой взгляд, она тоже очень важна. Это проектирование и установка мер молниезащиты, включая линии данных, компьютеры, телевидение и так далее, то есть защита электронных, электрических систем.

Принципы первой части стандарта

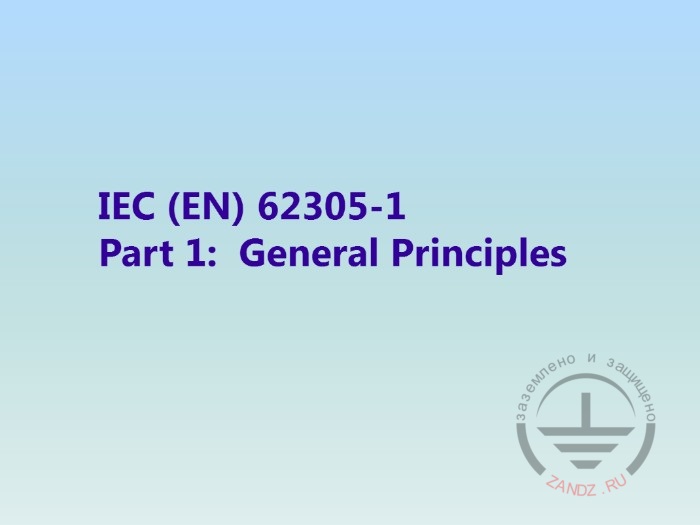

— Прежде чем мы начнём, позвольте мне рассказать общие принципы первой части, которая относится к молниезащите.

Исключения стандартов МЭК

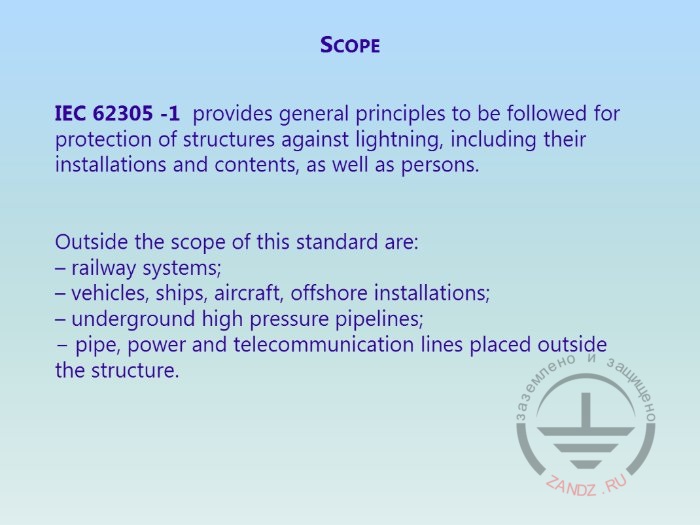

— Очень интересно вспомнить, что первая часть стандартов относится к структурам, зданиям, а также к людям и всему содержимому этих зданий. Но тем не менее есть некоторые исключения, которые эти стандарты МЭК не покрывают в данном издании. Это железнодорожные системы, автотранспорт, корабли, самолеты, прибрежные сооружения, подземные трубопроводы высокого давления, а также линии трубопровода и электропередач и телекоммуникаций, которые расположены за пределами данных конструкций зданий. А эти системы тожее должны быть защищены от молний, но эта тема относится к другим международным стандартам. Они рассматриваются индивидуально в каждой стране.

Описание параметров тока молнии

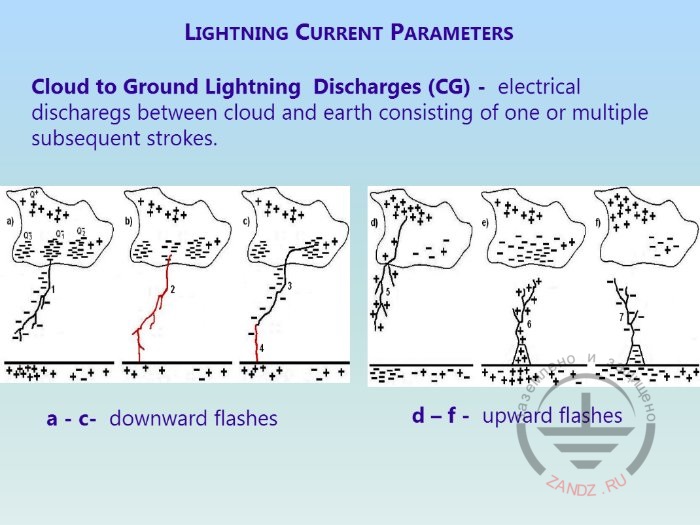

— В начале первой части, я бы хотел представить описание параметров тока молнии. Это классификация стандартов, разрядов между облаками и землей, которые естественно являются главной причиной ущерба и вреда зданий и сооружений. Существуют молнии, направленные вниз, когда разряд молнии исходит из облака, в котором находится электронный разряд. Обычно электронный разряд находится в нижней части облака и 90 % разряда такого облака – это

Графики возможных компонентов молний

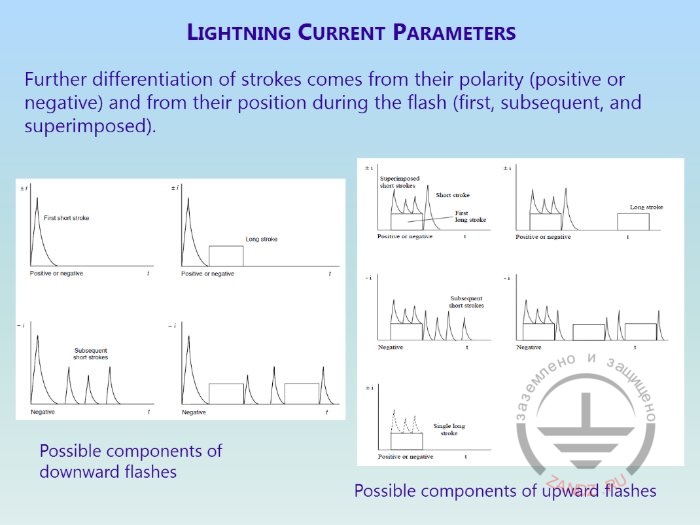

— Здесь вы видите графики, на которых описаны возможные компоненты молний, направленных вниз, и молний, направленных вверх. Слева – вниз, справа – вверх. В основном разряды молнии являются отрицательными, редко положительными полярностях. Что касается молний, направленных вверх, то они могут быть разными в зависимости от типа структур зданий.

Параметры молнии тока

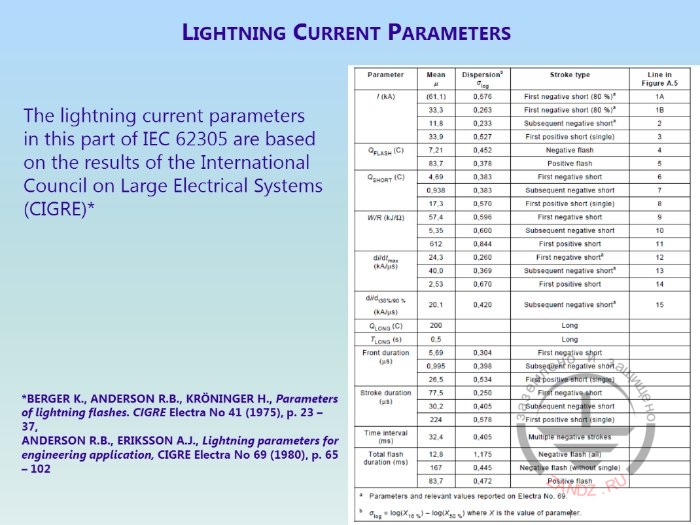

— Поэтому было принято решение разделить эти удары молнии на направленные вниз, направленные вверх. Параметры молнии тока, которые относятся к этому стандарту, разрабатывались на протяжении долгих лет. Это были научные исследования Международного Совета по Большим Электрическим Системам, сокращенно CIGRE. Внизу вы видите фамилии авторов этого исследования.

Следующая страница >>
^{слайды с 12 по 22}
