Вебинар «Международный электротехнический стандарт МЭК 62305 (IEC 62305). Менеджмент риска», страница 1

Второй вебинар из серии "Заземление и молниезащита: Международный электротехнический стандарт МЭК (IEC) 62305"

(прошёл 4 марта 2015 года в 11:00 по МСК)

Рекомендуется просмотр с качеством "1080p" в полноэкранном режиме.

В разделе "Менеджмент риска" рассмотрены следующие вопросы:

1. Процедура оценки рисков при попадании молнии в сооружение:
а) идентификация защищаемого здания (сооружения) и его характеристик;
б) идентификация всех типов потерь в здании (сооружении) и соответствующего ему риска;
в) оценка риска для каждого типа потерь;
г) оценка риска с приемлемым риском;
д) оценка экономической эффективности мер защиты путем сопоставления общей суммы ущерба с применением мер защиты и без них. В этом случае для оценки ущерба должна быть выполнена оценка компонентов риска.

2. Объекты оценки риска, в числе которых: здание (сооружение); оборудование и установки в здании (сооружении); части и содержимое здания (сооружения); присутствие людей в здании (сооружении) или в зоне на расстоянии до 3 м от здания (сооружения); окружающая среда, на которую воздействуют повреждения здания (сооружения).
Защита не охватывает линии коммуникаций за пределами здания (сооружения).

3. Приемлемый риск.
В документе приведены значения приемлемого риска в ситуациях, когда удар молнии может повлечь за собой гибель и травмирование людей или потери, связанные с нанесением вреда объектам социального или культурного назначения.

4. Процедура оценки потребностей в защите от молнии.
В соответствии с МЭК 62305-1 для оценки потребностей в защите от молнии следует провести анализ трех видов риска для каждого из которых необходимо выполнение определенных действий, описанных в документе.
В данном пункте приведены рекомендации по действиям в случае, когда риск не может быть снижен до приемлемого уровня и когда опасность удара молнии в здание (сооружение) распространяется на прилегающую территорию и окружающую среду. Также в данном пункте указано требование на обязательные меры по организации защиты от молнии для взрывоопасных объектов.

5. Процедура оценки экономической эффективности защиты от молнии.
Помимо потребности в защите от молнии для здания рекомендуется выполнить расчет экономической эффективности применения мер защиты для снижения экономических потерь.

6. Меры защиты от молнии.
Меры защиты направлены на снижение риска и должны соответствовать типу повреждений.

7. Выбор мер защиты от молнии.
Выбор адекватных мер защиты от молнии должен быть проведен при проектировании в соответствии с учетом вклада каждого компонента риска в полный риск и технико-экономических аспектов реализации мер защиты.

Отельным подразделом в "Менеджменте риска" представлены нормы и рекомендации по оценке компонентов риска для зданий.

Текст вебинара. Страница 1

Быстрая навигация по слайдам:

Страница 1:

1. Международный электротехнический стандарт МЭК 62305. Часть 2
2. Конфигурация стандартов МЭК
3. Общие темы и части стандарта
4. Расчет риска
5. Список возможных мест удара молнии
6. Виды ущерба
7. Типы потерь от молнии
8. Анализ рисков молнии
9. Расчет и оценка компонентов молниезащиты
10. Индивидуальные компоненты риска
11. Менеджмент риска
12. Методология оценки риска

Страница 2: >>

13. Допустимый риск
14. Оценка компонентов риска
15. Оценка плотности ударов молнии
16. Карта гроз
17. Плотность разряда на земле в определенной точке
18. Плотность разрядов по всему миру
19. Расчет плотности разрядов молнии
20. Определение площади ударов молнии
21. Методы расчета
22. Система освещения
23. Относительное расположение структуры
24. Факторы воздействия на оборудование
25. Оценка вероятности ущерба
26. Примерные значения вероятности ущерба

Страница 3: >>

27. Классификация систем защиты от молнии
28. Расчет вероятности сбоев внутренних систем
29. Риск гибели и травмирования людей
30. Оценка суммы ущерба
31. Экономический ущерб
32. Оценка затрат на потери
33. Суммарная оценка рисков
34. Программа оценки рисков
35. Программное обеспечение ALRISK
36. Разработка третьей версии программного обеспечения
37. Блок вопросов и ответов

Примерное время чтения: 43 минуты

Международный электротехнический стандарт МЭК 62305. Часть 2

— Добрый день, уважаемые друзья. Я думаю, все собрались, остальные подтянутся позже. Рады приветствовать вас на новом вебинаре, посвященному проектированию молниезащиты. С нами снова Марек Лобода из Польши. И тема вебинара сегодня «Международный Электротехнический Стандарт МЭК 62305. Менеджмент риска». Меня зовут Корытко Алексей, я являюсь администратором данного вебинара. Списки участников слева, внизу, вы можете найти меня. Если будут у вас возникать вопросы по подключению, по настройке звука, вы можете высылать мне их в чат. Чат находится справа. Я буду отвечать на ваши вопросы. Если у вас будут вопросы к Мареку, к докладчику, вы также можете задавать их в чат, и Марек будет отвечать на них. Для вопросов у нас есть пауза между каждыми блоками. Блоки идут по 15 минут. Для начала рекомендую настроить звук, чтобы всех было отлично слышно.

— Чтобы настроить звук, вы можете навести на иконку докладчика, слева вверху, где написано слово конференция. Если наведете на иконку Марека, вы увидите регулятор громкости. Можете настроить комфортный для вас уровень. Также будет присутствовать переводчик, который сейчас подключится и можете настроить уровень громкости и у него. Мы рекомендуем настроить громкость докладчика, то есть Марека на 50, а уровень громкости переводчика на 100. Потому что вам необходимо будет услышать русскоязычную речь в первую очередь. По ходу вебинара, если у вас будут вопросы, касающиеся самого доклада, вы может высылать их в чат, и во время пауз Марек будет на них отвечать. Я думаю, что громкость вы уже настроили. На слайде посередине вы видите инструкцию, как настроить звук. Это тоже самое, что я сказал. Думаю, с этим сложностей нет, поэтому можем начинать. Я передаю слово Мареку. Марек, добрый день!

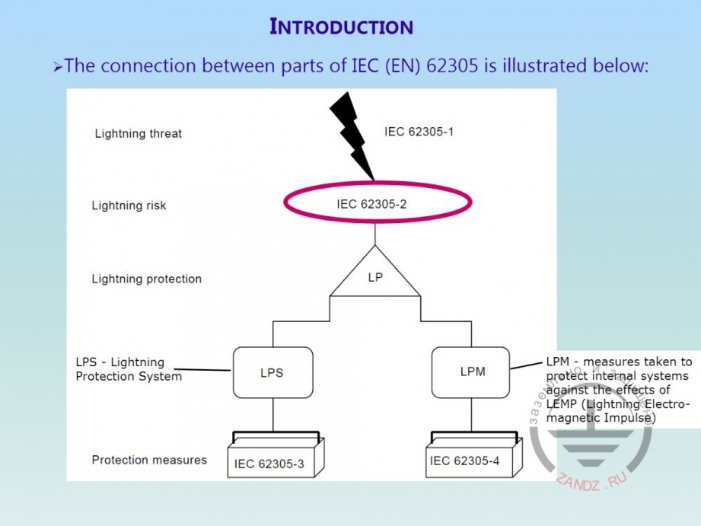

Конфигурация стандартов МЭК

— Добрый день, всем! Здравствуйте! Говорит Марек Лобода из Варшавы. Я говорю по-русски, но доклад будет на английском языке, потому что мои знания русского языка не очень хорошие. Я концентрируюсь в этой лекции на второй части стандартов молниезащиты, стандартов, которые связаны с управлением риска. Я бы хотел сказать несколько слов о сохранении стандартов, которые связаны с молниезащитой. Они постоянно разрабатываются Техническим Комитетом 81 МЭКа и постоянно дополняются. И сегодня я буду говорить о втором издании, которое было опубликовано в 2011 и 2012 году. Однако, мы работаем сейчас над 10м изданием, которое продолжает развиваться. И ожидается, что оно будет опубликовано в 2016 году.

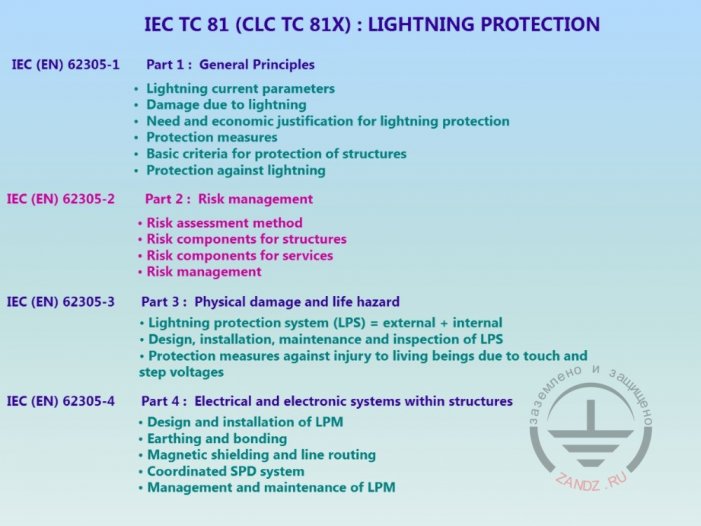

Общие темы и части стандарта

— Давайте посмотрим на все четыре части: общие принципы управления риском, физические травмы, опасность для жизни, и также электронные системы и конструкции. И сегодня мы будем говорить об управлении риска. Однако, части три, четыре, планируется, что я буду подробно о них рассказывать на следующем вебинаре.

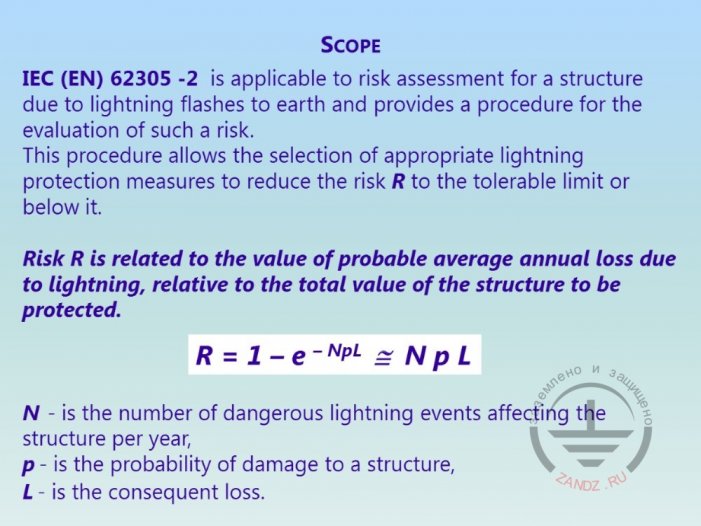

Расчет риска

— Я хотел сегодня сосредоточиться на рисках, которые связаны с ущербом от молнии. В стандарте у нас есть очень короткое определение этого риска. Риск связан со значениями средних потерь ежегодных, которые происходят из-за молнии. А это в свою очередь связано с общей ценностью конструкций, зданий или оборудования, которые нужно защищать. Если вы посмотрите на формулу, она очень простая. N, p, L – здесь обозначения. И общая идея расчета риска основана на предположениях, что у людей нет защиты. И тогда, конечно, могут быть и ущербы, и потери. И в этом случае, конечно, вероятность равна 1. Но есть другой компонент – N, он связан с количеством и частотой опасных событий, связанных с молнией, и которые происходят на конструкции или в здании раз в год.

Список возможных мест удара молнии

— Вначале мне нужно расклассифицировать источники потенциального ущерба, которые вызывает молния. И бывают различные случаи. Первый – это удар молнии в конструкцию или здание, и второй – это ущерб из-за того, что молния рядом со зданием. Из практических случаев это может быть так что, например, стоит на 1000 метров или больше от конструкции, на расстоянии 1000 метров. Третий – это когда, например, есть линия напряжения, которая взаимосвязана с этим зданием или с этой конструкцией, и тогда происходит прямой удар в эту линию электропередач. Также есть опасность для оборудования внутри здания и даже ущерб зданию, если есть излишнее напряжение, которое происходит из-за удара молнии рядом с линией электропередач.

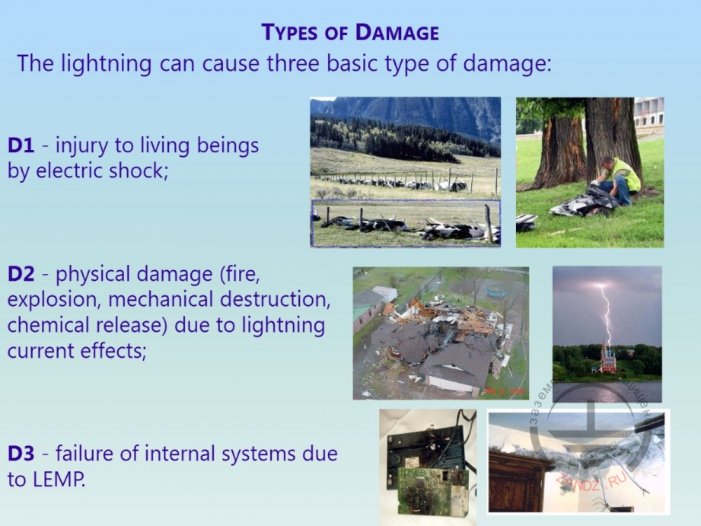

Виды ущерба

— И подвиды ущерба, они связаны с потерями, травмами, которые бывают из-за молнии. И конечно, очень важно избежать травмы, ранений, людям, которые бывают с электрических разрядов. Если люди находились рядом с конструкциями. Здесь показано, как. Первое – это смерть коров, это в Европе снимок сделан. И второе – это смерть из-за разряда молнии, это смерть человека. Из 10 или 15 смертей, которые вызывают молнии, только треть может быть опасна человеку. Я не знаю всю статистику по России, то есть, если рядом молния. И третье – это

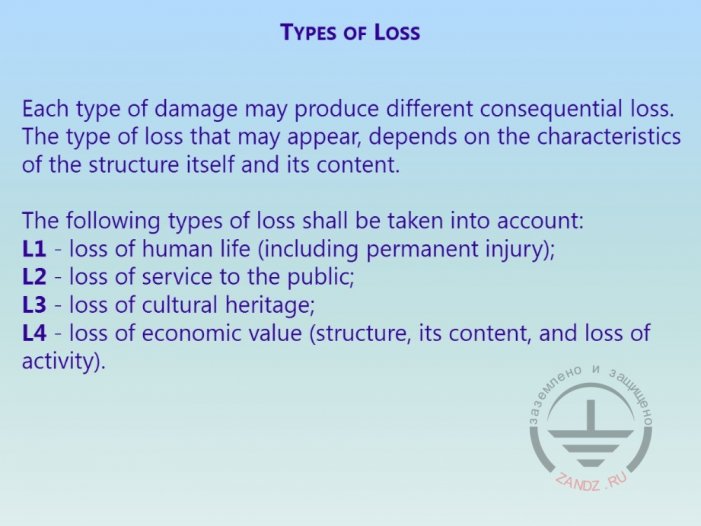

Типы потерь от молнии

— И также есть типы потерь, связанные не только с деньгами и с экономикой, но прежде всего, с потерей человеческой жизни или ущербом здоровью, или потерей услуг, которые обеспечивают различные операторы: телекоммуникация или поступление электроэнергии в дома. И третья потеря связана, например, со зданиями, которые имеют высокое значение в культуре, то есть так называемое – культурное наследие.

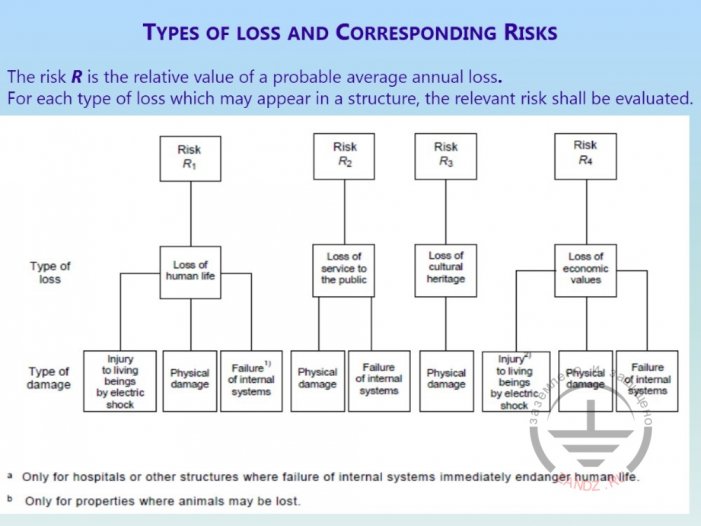

Анализ рисков молнии

— И конечно, мы занимаемся анализом риска молнии и сравниваем, связываем эти компоненты с типами потерь и типами ущерба, которые расписаны здесь на этой картинке. И это общий взгляд на потенциальные компоненты, взаимосвязанные параметры риска молнии.

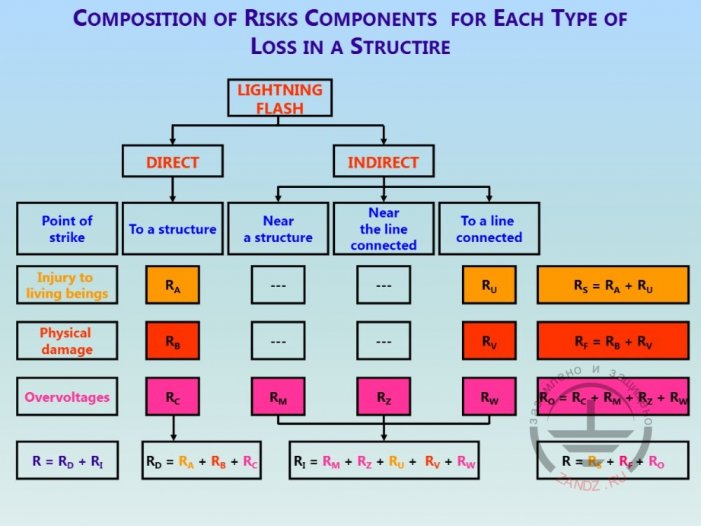

Расчет и оценка компонентов молниезащиты

— Но для того, чтобы сделать необходимые расчёты и оценит цифры, значения, мы должны рассчитать и оценить компоненты всей системы. И это прямые и непрямые риски. То есть это,

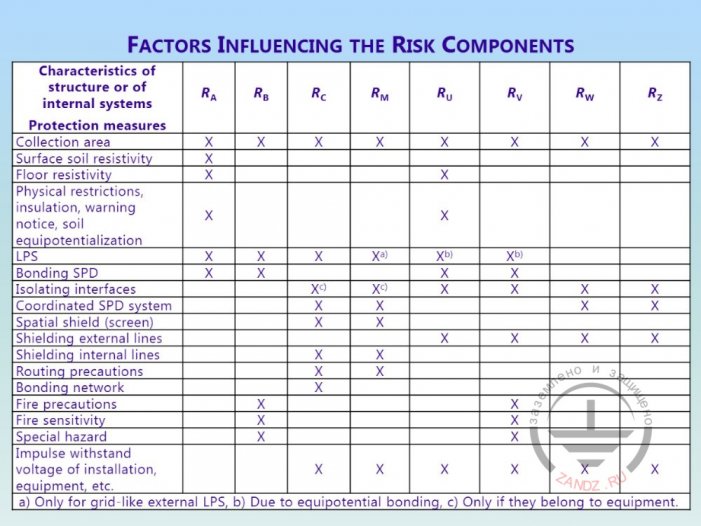

Индивидуальные компоненты риска

— И ещё одна таблица, связанная с этим стандартом. Содержится в этом стандарте – это индивидуальные компоненты риска, но также взаимосвязи с различными всеми возможными методами защиты, и методологии и применения мер по защите описаны детально в третьей и четвертой части стандартов. Здесь мы видим параметры, которые влияют на индивидуальные компоненты риска и могут быть от прямого разряда молнии или от молнии, ударившей на небольшом расстоянии. В целом, при анализе важно знать, какие из параметров влияют непосредственно или косвенно. И какой риск можно минимизировать. Также мы можем управлять этим риском на основе описания и оценки каждого из компонентов риска.

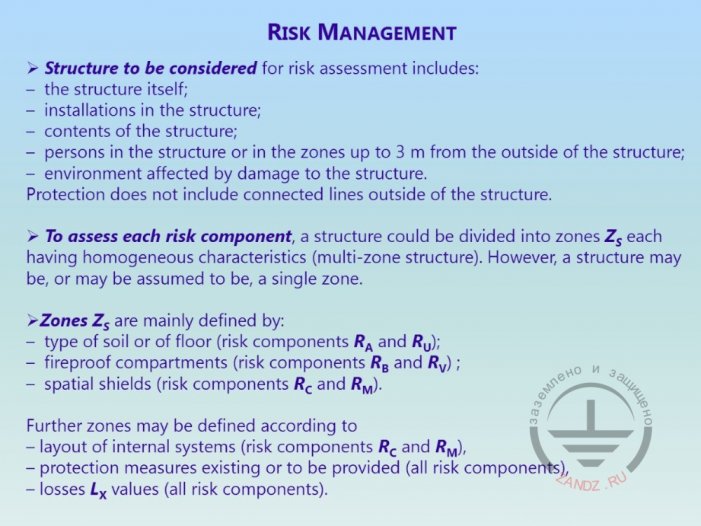

Менеджмент риска

— Но в начале, нам нужно охарактеризировать здание или конструкции, также установки внутри конструкций. И также содержание, то есть, то, что находится внутри конструкций, также здесь все зависит от количества человек в этом здании или конструкции, или в таких местах, например, так называемых зонах. Это может быть, например, внутри здания или на расстоянии трех метров от здания. Также бывает экологическое воздействие ущерба зданию. И нам нужно это оценить, то есть воздействие на окружающую среду. И это особая проблема, которая связана с потерями, например, химические вещества, которые могут быть опасными для окружающей среды. И для того, чтобы подсчитать или оценить компоненты риска молнии, нужно разделить здание или конструкцию на отдельные зоны. Там могут быть однородные характеристики, в случае мультизонирования конструкции, наличия различных зон. Однако, структура может быть, например, единой, однородной зоной или мы можем предположить, что она такова. Так что мы занимаемся оценкой риска. Я буду описывать детали и у меня есть интерес к этому. Я думаю, что здесь полезно определить различные зоны, также типы почвы, на которой это здание и это также сопротивление материала или наоборот проводимость материала под полами, в полу, потому что это тоже может влиять. Также части, защищенные от огня, так называемые огнеупорные места, тогда мы можем уменьшить риск и тогда у нас уменьшается количество компонентов риска и также могут быть, так называемые пространственные щиты. То есть

Методология оценки риска

— Эта методология оценки риска связана именно со стандартизованным подходом и является достаточно сложной системой. Здесь основные идеи даны в этом алгоритме, когда в начале нам нужно идентифицировать здание или конструкцию, которую мы собираемся защищать от молний. Также типы потерь, которые именно в этом здании могут происходить из-за молний в связи с существующими в нем системами защиты. И также выяснить все подвиды риска. Здесь вы видите Rt – это означает, что мы предлагаем в стандарте оценить цифры риска, которые приемлимы для данного здания. Если мы считаем, что риск слишком высок и выше того, который принят в стандарте по Rt, то тогда мы принимаем решение добавить защиту. Мы используем систему LPS, то есть систему защиты от молнии или предпринимаем меры по защите для внутренней части здания для оборудования, установок. Дальше вы видите, вот здесь, различные компоненты риска, которые уже связаны с оборудованием и мы можем найти адекватные или подходящие типы системных защит от молнии. Так что, в целом, алгоритм для оценки риска идёт по единому стандарту.
