Вебинар "BIM проектирование в Revit. Работа с ведомостями и спецификациями", страница 1

Тэги: молниезащита проектировщику вебинар BIM-проектирование инструкции и рекомендации
Внимание!

(прошёл 22 августа 2018 года в 11:00 по МСК)

Программа вебинара:

  • описание принципа работы со спецификациями;
  • создание и редактирование спецификации по категории;
  • создание параметров и расчетных значений в спецификациях;
  • оформление спецификаций.







Рекомендуется просмотр с качеством "1080p" в полноэкранном режиме.



Текст вебинара. Страница 1

Быстрая навигация по слайдам:

Примерное время чтения: 40 минут.

BIM проектирование в Revit. Работа с ведомостями и спецификациями

Введение в концепцию BIM

Приветствуем вас на вебинаре по «BIM проектированию в Revit. Работа с ведомостями и спецификациями». Лектор – Станислав Возчиков – специалист по BIM-моделированию и сертифицированный специалист «Autodesk Revit Professional». Сегодня у нас шестой вебинар из серии вебинаров по «BIM - проектированию от основ до практического применения». Напомню, что следующий вебинар у нас из этой серии состоится 19 сентября. Также напомню, что 5 сентября у нас состоится очередной вебинар с профессором Эдуардом Мееровичем Базеляном. Эта серия вебинаров основана на его новой книги, которая скоро будет опубликована. Тема вебинара: «Электромагнитная совместимость с молнией. Когда и какие УЗИПы устанавливать». В чат сейчас отправлю вам ссылку на ближайшие вебинары проекта ZANDZ. Если вы еще не зарегистрированы, то обязательно регистрируйтесь, ссылка в чате. Узнавать о новых мероприятиях вы можете не только на нашем сайте, но и в наших группах в социальных сетях. Ссылки также отправлю в чат. Основные наши группы – это «В контакте» и «Facebook», ссылки в чате. Добавляйтесь в социальных сетях или регистрируйтесь на сайте и не пропускайте актуальные события. Несколько слов по организационным моментам, вебинар у нас продлится 60 минут, на вопросы мы будем отвечать в ходе вебинара в чате и дополнительно в конце вебинара, если это потребуется. Сразу отвечу на частый вопрос, что запись вебинара будет. Она обычно выкладывается в течение двух – трех дней на сайте, после этого мы отправляем запись в виде ссылок на почту всем зарегистрированным пользователям на вебинар. Ваши вопросы прошу писать во вкладку «Вопросы» - так удобнее их видеть и отвечать быстро и оперативно на них. И призываю вас быть активными: задавать свои вопросы, оставлять комментарии в чате.

План вебинара

План

Сегодня мы будем изучать такую очень важную, интересную тему: «Работа с ведомостями и спецификациями в Revit». Какой у нас план сегодняшнего вебинара? Сначала мы рассмотрим описание принципов работы со спецификациями, далее создадим и отредактируем спецификацию по какой-нибудь категории в «Revit», дальше рассмотрим настройки спецификации и создание расчётных значений спецификаций, параметров и так далее. И под конец оформим спецификацию, и разместим её на листе, как бы пройдем весь этот путь от создания до размещения на чертеже. У спецификаций в «Revit» есть несколько особенностей, которые необходимо знать, перед тем как вообще создавать спецификацию. Что вообще такое спецификация в «Revit»?

Особенности спецификаций

Особенности спецификаций

Спецификация – это таблица, в которой содержатся данные, извлечённые из свойств элементов проекта. Вообще как я уже ранее в вебинарах говорил, в проекте «Revit» модель является базой данных. И соответственно эту базу данных можно представить в табличной форме, собственно, чем спецификация и является – это таблица из модели, все элементы которой находятся в какой-то структуре, в табличной форме. Есть несколько особенностей у спецификаций, которые необходимо знать. Первое – это то, что в принципе спецификацию просто так элементом занести нельзя. Вы не можете создать какую-то строчку, в которую вписываете какие-то данные. Данные в спецификации появляются только тогда, когда вы заносите какой-то элемент в модель. По-другому никак не получится, нельзя сделать как в «AutoCAD» просто взять и добавить еще одну строчку либо как в «Excel» и записать туда все, что вы хотите. Так не получится. Спецификация создается только из элементов модели. Создавать спецификацию можно в любой момент по мере необходимости. Что это означает? Это означает, что спецификацию можно создать даже тогда, когда у вас в модели проекта еще вообще ничего нет. То есть вы можете создать спецификацию заранее, занести определенные позиции, точнее определённые столбцы с параметрами, например, наименованием элементов, количеством элементов, какие-то примечания, комментарии и так далее. И в дальнейшем при создании моделей эта спецификация будет заполняться автоматически по мере создания.



Структура спецификации

Структура спецификации

Формируется спецификация очень простым образом. Это таблица, в которой есть соответственно столбцы, строчки и ячейки в которых занесены какие-то данные. Каким образом она формируется? Всю таблицу можно понимать следующим образом: каждая строчка в спецификации – это отдельный элемент. Допустим, здесь у нас представлена спецификация с дверьми и каждая дверь – это отдельная строчка. В начале – первая, вторая, третья, четвертая. У них может быть одинаковый набор данных, но это каждый экземпляр по отдельности. Здесь можно прочитать «Элементы модели, размещённые в проекте». А по столбцам у нас размещаются наименование параметров, которые в этих дверях есть. Это маркировка, изготовитель, наименование, уровень, допустим, на котором расположена дверь, ширина, высота коробки и какие-то комментарии можно добавить. Параметры могут быть как заполненные, так и незаполненные. Допустим, как в комментариях здесь пустые строчки. И соответственно ячейка, каждая ячейка – это значение параметра для определенного элемента. То есть у нас есть какая-то дверь с маркировкой «44» – это один экземпляр двери. И у него есть определенные значения параметров. Параметры мы смотрим сверху по названию столбцов, а значения параметров для определенных экземпляров находится в ячейках. Это основной принцип создания спецификаций, её структуры и если это понимать, то становится гораздо проще потом вникнуть, как это происходит и как создаются спецификации. Давайте собственно рассмотрим на примере проекта, каким образом это создается.

Формирование спецификации

Формирование спецификации

У нас здесь я представил проект отопления, вентиляции. И на его основе мы как раз сейчас и рассмотрим и разберём спецификации, что это такое. Первое – в «Диспетчере проектов» есть отдельная вкладка «Ведомости (Спецификации)», в которой, если вы раскроете список, то здесь могут уже находиться какие-то созданные заранее спецификации, которые присутствуют в проекте. Они находятся здесь таким большим списком.

«Диспетчер проектов». Вкладка «Ведомости (Спецификации)»

«Диспетчер проектов». Вкладка «Ведомости (Спецификации)»



И при нажатии двойным щелчком мышки, мы переходим в спецификацию помещений. У нас здесь в проекте никаких помещений нет, поэтому спецификация пустая. Таким образом, будет выглядеть спецификация, если элементов в проекте нет. Спецификацию создать можно, но она будет такой пустой. У неё будет такая шапка с названием и названием столбцов. И все.

Спецификация помещений

Спецификация помещений

Если элементы в проекте появляются, то сразу же в дальнейшем спецификация будет заполняться автоматически. Сейчас как раз это и продемонстрируем. Сейчас у меня здесь нет никаких помещений, и если я, допустим, размещу какое-то помещение, то мое помещение здесь разместилось. Как только я поместил элемент в проекте, он у меня появляется в спецификации.

Демонстрация заполнения спецификации

Демонстрация заполнения спецификации

Помимо этого есть уже какие-то готовые ведомости с уже заполненными элементами. Допустим, спецификация с арматурой воздуховодов. Здесь уже есть какая-то табличка с данными с количеством элементов, но она не заполнена. Мы сейчас это исправим, сейчас будем создавать свою спецификацию, посмотрим, как она создается.

Создание своей спецификации

Создание своей спецификации

И давайте перейдем во вкладку для создания спецификаций. Спецификации создаются из вкладки «Вид», значок отображается в виде такой небольшой таблички, нажимаем сюда и у нас выпадает список различных ведомостей и спецификаций для создания.

Демонстрация вкладки «Вид»

Демонстрация вкладки «Вид»

Самая основная спецификация – это первое значение «Ведомость/Спецификация». Нажимаем сюда, и у нас появляется такое окно. Для того чтобы создать спецификацию, нам нужно выбрать какую-то категорию в «Revit», собственно, что мы будем размещать в таблице. К сожалению, нельзя выбрать какие-то две категории, то есть иногда очень требуется создать ведомость и по дверям, и по окнам сражу же одновременно или по каким-либо другим элементам – по перекрытиям и по стенам. Но к сожалению, две категории выбрать не получается потому что «Revit» просто не дает. Но можно выбрать значение нескольких категорий. Что значит нескольких категорий? Это вообще все категории в «Revit», и в дальнейшем вы просто уже сможете отфильтровать какие-то ненужные категории и оставить только те, которые вам необходимы. Поэтому здесь только два варианта: либо вы выбираете какую-то одну категорию определенную, либо вообще все и там уже фильтруете, как вам нужно. Давайте сейчас выберем категорию «Оборудование». У нас размещено «Оборудование» в проекте. Далее после выбора категории мы пишем имя спецификации, пусть оно останется таким какое есть «Спецификация оборудования» и нажимаем «Ок».

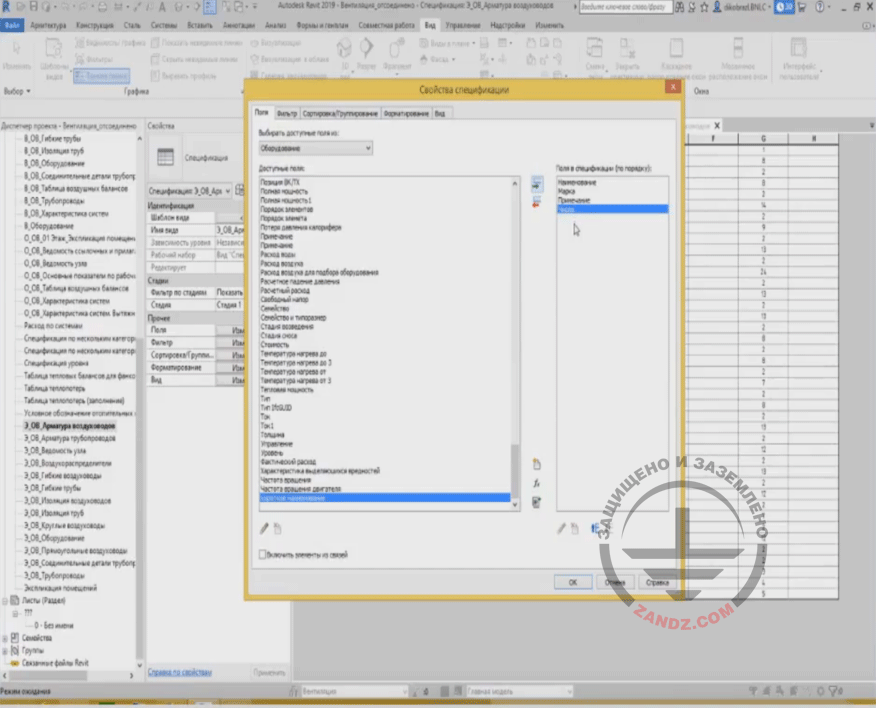

Демонстрация категории «Оборудование»

Демонстрация категории «Оборудование»

После нажатия «Ок» мы заходим в основное окно с настройками спецификации. Что мы должны сделать первым? Первое – это мы должны добавить определенные поля и столбцы в нашу спецификацию. Столбцы, как я говорил – это параметры определенных категорий. Сверху здесь мы видим какая у нас категория присутствует – это оборудование. И дальше мы видим «Доступные поля». Что это за «Доступные поля»? Это вообще все параметры в проекте для категории «Оборудование». Здесь их достаточно много различных и давайте выберем какие-то из них. Допустим, первое выберем «Наименование» либо «Марку». После «Наименования» мы можем выбрать «Марку» элемента, «Примечания» и допустим «Число», давайте пока что так. Мы выбрали четыре поля спецификаций, которые будут размещаться в этой таблице. В дальнейшем можно будет поменять расположение определенных полей, допустим, «Примечания» я хочу в самый низ опустить. Выделяю «Примечания» и нажимаю вниз на стрелочку, и нажимаем «Ок». Пока что мы больше ничего настраивать не будем.

Окно с настройками спецификации

Окно с настройками спецификации

Нажмем «Ок» и посмотрим, что у нас получилось. Собственно вот что у нас получилось – такая большая таблица. И в ней достаточно много элементов, точно больше сотни. Здесь у нас прописано «Наименование», где находятся кондиционеры, клапаны и так далее. Сюда попало все оборудование, которое есть в проекте. И видно, что для каждого элемента сейчас «Revit» создал отдельную строчку.



Демонстрация таблицы оборудования

Демонстрация таблицы оборудования

Давайте посмотрим, как это делается. Для дальнейшего захода в свойства параметров спецификаций, мы нажимаем на окне свойств на любое из значений «Поля», «Фильтр», «Сортировка/Группирование», «Форматирование» и «Вид». Здесь есть пять кнопок «Изменить», можно на любую нажать и у нас откроется все то же окно, просто на различных вкладках.

Свойства параметров спецификаций

Свойства параметров спецификаций

Теперь давайте разберемся с вкладкой «Сортировка/Группирование». Сейчас у нас никакой «Сортировки/Группирования» нет, поэтому получается такая громоздкая. Для того чтобы сортировать эту таблицу и сделать её покомпактней, что мы можем сделать? Мы можем выбрать какой-то определенный параметр и сортировать по нему. Сейчас у нас в полях задано четыре различных параметра и я могу выбрать любой из них для сортировки. Выбираем из списка «Наименование», здесь я выбираю по возрастанию либо по убыванию будет сортирование идти. И что у нас получится? Давайте нажмем.

Демонстрация сортировки

Демонстрация сортировки

И сейчас у нас по наименованию сортировалась таблица, начиная с букв по алфавиту, заканчивая буквой «э» - «Электрический конвектор». Но это еще не все. Далее нам нужно теперь после сортировки еще сгруппировать эту табличку, чтобы она у нас была покомпактней. Для группировки таблицы необходимо убрать галочку «Для каждого экземпляра». Галочка «Для каждого экземпляра» создает в «Revit» для каждого элемента отдельную строчку. Если эту галочку убрать, то у нас получится так, что ведомость сгруппируется по параметру наименования. Все элементы у которых одинаковые наименования, они сойдутся в одной строчке. Здесь допустим прекрасно видно, что «Вентилятор бытовой осевой ВЕНТС» их пять строк и соответственно, если я сейчас при таких настройках нажму «Ок», то видно, что эти пять позиций превратились в одну и количество теперь у меня стоит пять. И соответственно по остальным позициям я сразу же могу посчитать количество элементов.

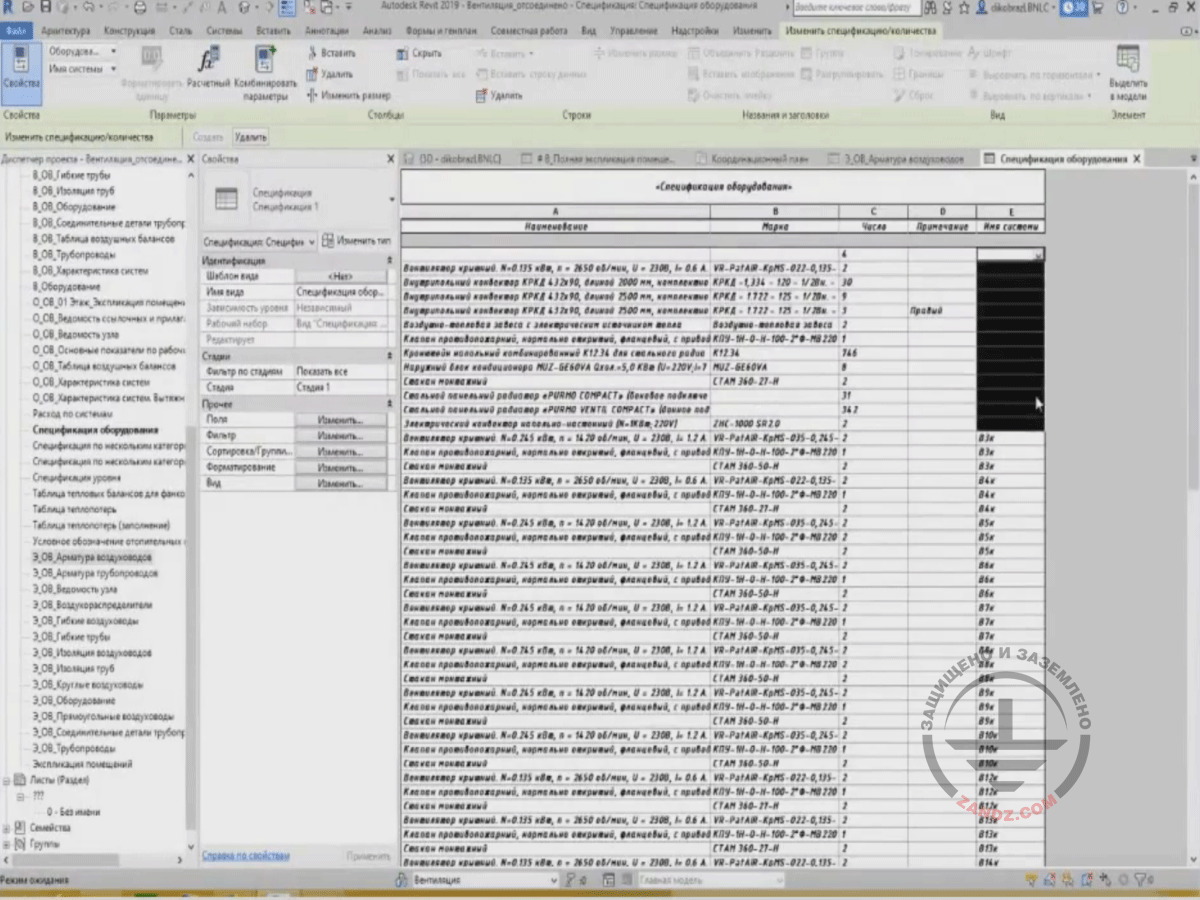

Демонстрация группировки таблицы

Демонстрация группировки таблицы
