Четвёртая часть статьи "Молниезащита зданий рядовой высоты со сплошным остеклением стен".
Читайте предыдущую часть "3. Барьерный эффект в процессе ориентировки молнии".
Недостаточная защищенность части стен здания от прямых ударов молнии приводит к опасности прорыва ее канала сквозь остекление. Стекло выполняет функцию диэлектрического барьера, препятствуя этому процессу. Защитное действие барьера эффективно, когда ширина стримерной зоны молнии достаточна для одновременного контакта стримеров со стеклом и с металлической заземленной арматурой стеклопакета. Тем самым возникает возможность создания эффективной защищенности стекла от повреждения в стеклопакетах произвольного размера.
Для достижения такой цели на внешней поверхности стеклопакета должны быть проложены металлические заземленные шины, сокращающие максимальное расстояние от стекла до удаленной заземленной точки, как это показано в простейшей ситуации на рис.9.

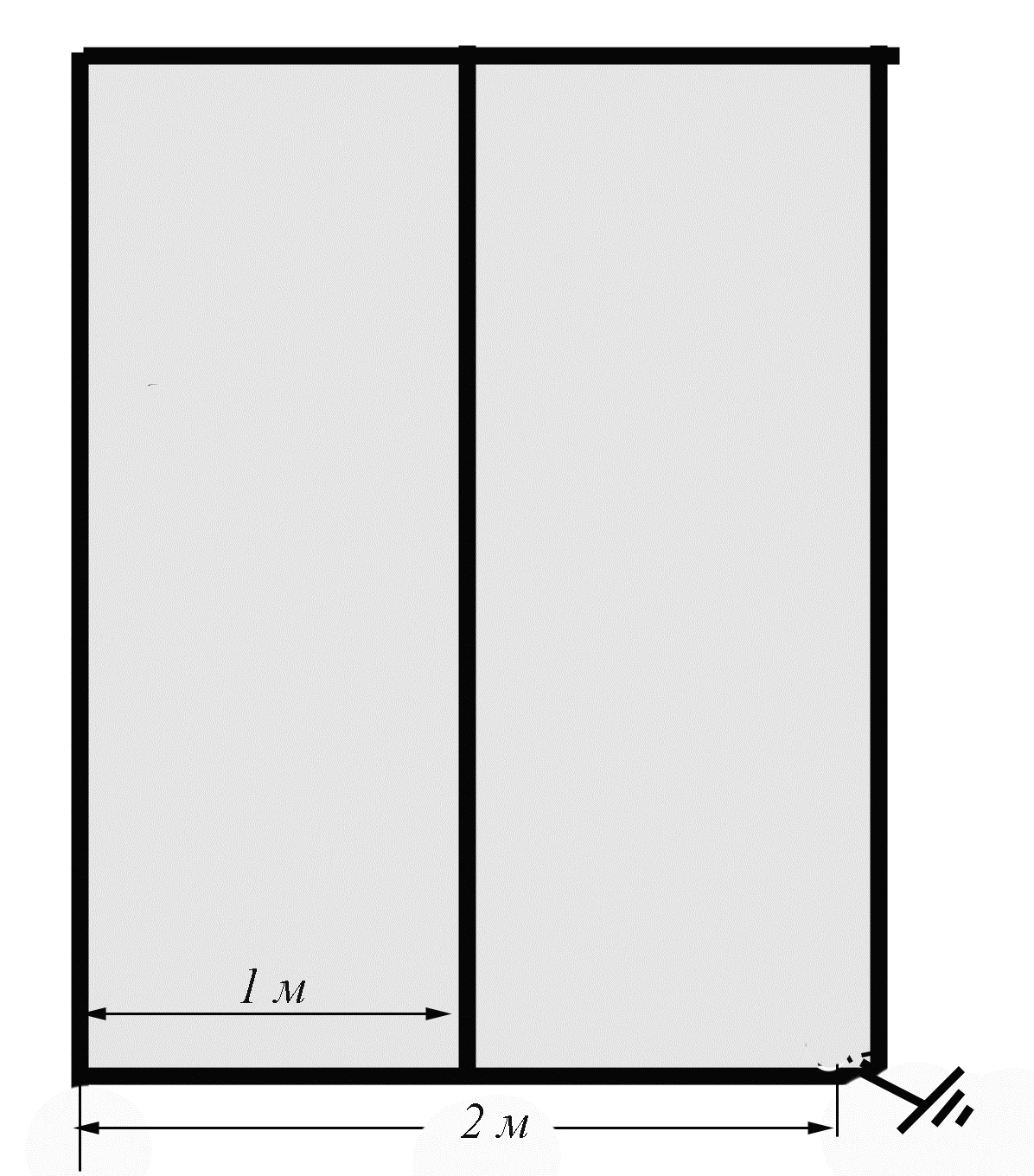

Рис. 9
Применение дополнительной заземленной арматуры для усиления надежности защиты стекла стеклопакета
Количественная оценка показала, что при ширине стекла в 2 м надежность его защиты возрастает от 0,975 при штатном исполнении практически до 1,0 в случае установки дополнительной заземленной шины. Аналогичный эффект обеспечит и любая защитная металлическая заземленная решетка, устанавливаемая снаружи, но ни в коем случае не с внутренней стороны стекла. С позиций молниезащиты внутренняя решетка является большой ошибкой, поскольку, как показал эксперимент, ее контакт с внутренней поверхностью стекла полностью ликвидирует экранирующий эффект (рис. 5 главы 2).
Чтобы обсуждать вопрос о возможных последствиях пробоя стекла для человека в защищенном помещении, нужно иметь в виду, что реальную опасность представляют слабейшие молнии с недопустимо малой шириной своей стримерной зоны. Именно они способны повредить стекло.
Читайте далее "5. Опасность контакта прорыва молнии для персонала"
Э. М. Базелян, д.т.н., профессор
признанный отечественный Эксперт в области заземления и молниезащиты
