Четвёртая часть статьи "Измерение сопротивления заземления в местах плотной застройки Э. М. Базелян".
Читайте предыдущую часть "3. Считать ли чудесным число 0,62?".

Прямое отношение к методике измерения сопротивления заземления заземляющих устройств имеет Стандарт ОАО “ФСК ЕЭС” СТО 569477007-29.130.15.105-.2011 «Методические указанная по контролю состояния заземляющих устройств электроустановок», где узаконена конкретная схема измерения сопротивления заземления с размещением всех электродов на одной прямой, а потенциального электрода точно по середине между измеряемым и вспомогательным токовым. Схема признана пригодной для любого заземляющего устройства.

Основными достоинствами методики являются

  • сокращение пространства, занятого под схему измерения до одного максимального габаритного размера заземляющего устройства D,
  • ограничение погрешности измерения в пределах 10%,
  • положительная погрешность измерения при работе в условиях rток = D
  • простота определения места установки потенциального электрода

Результаты компьютерной проверки методики представлены на рис. 5-7.

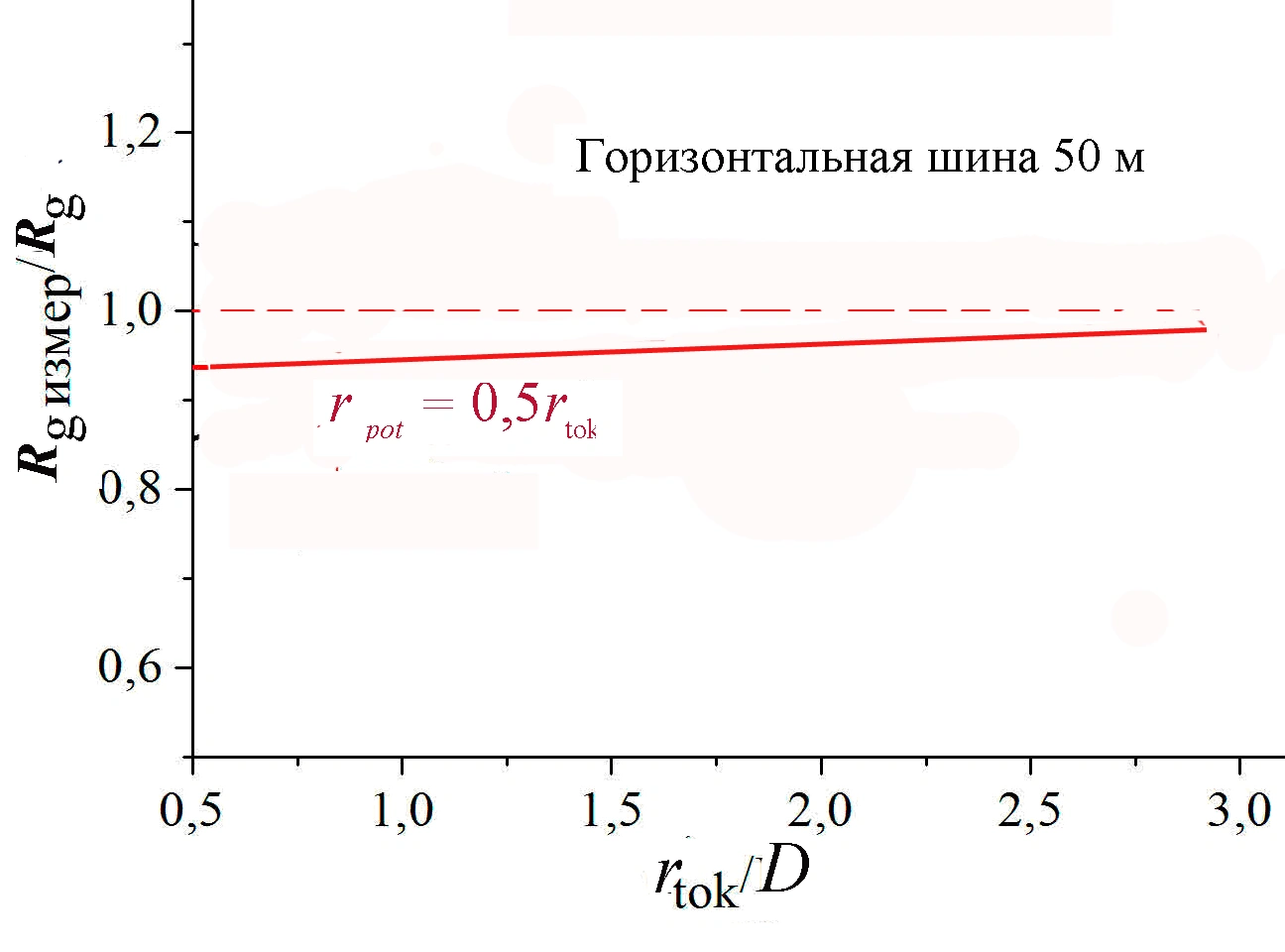

Результаты компьютерной проверки методики 5
Рис. 5

Результаты компьютерной проверки методики 6
Рис. 6

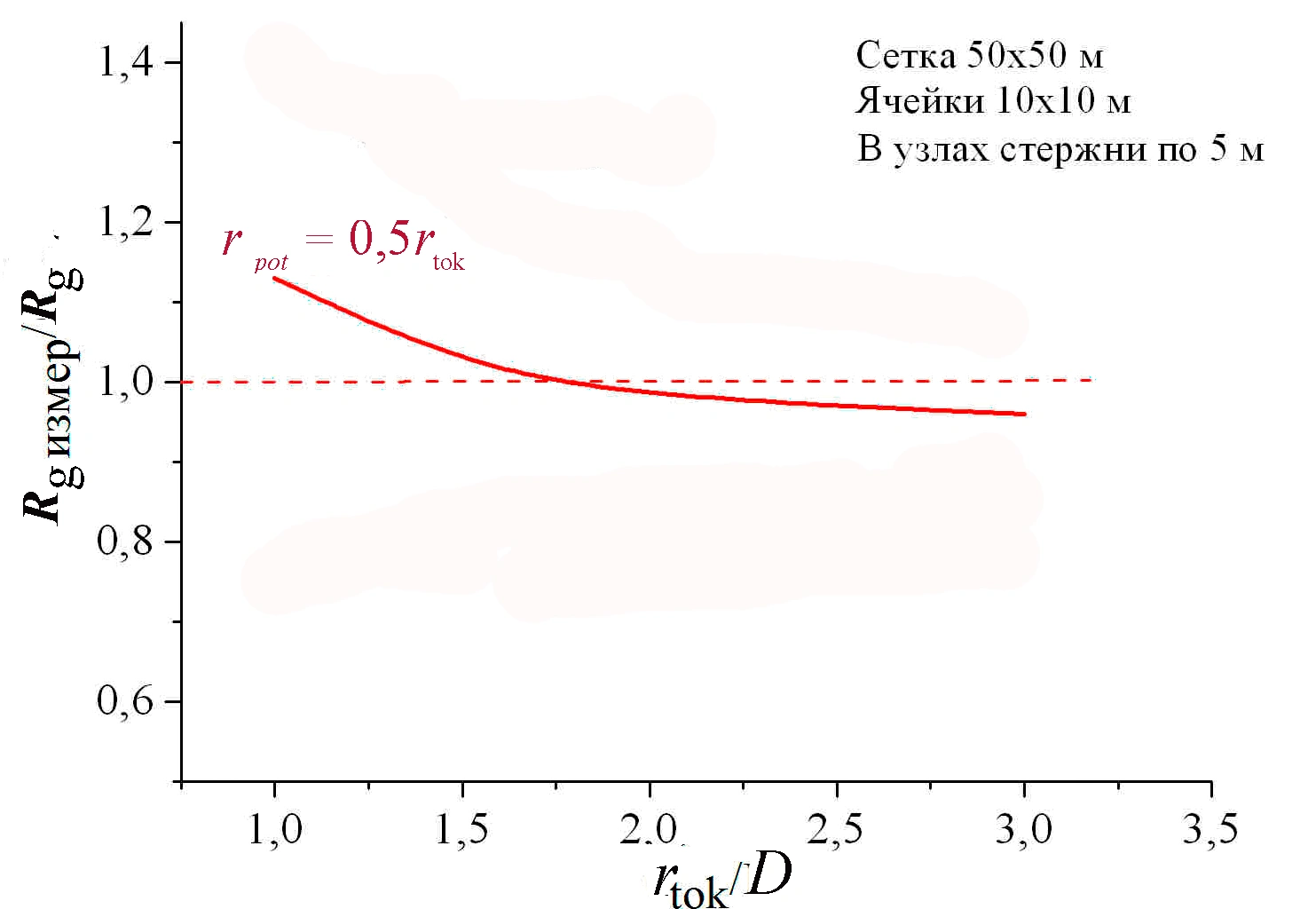

Результаты компьютерной проверки методики 7
Рис. 7

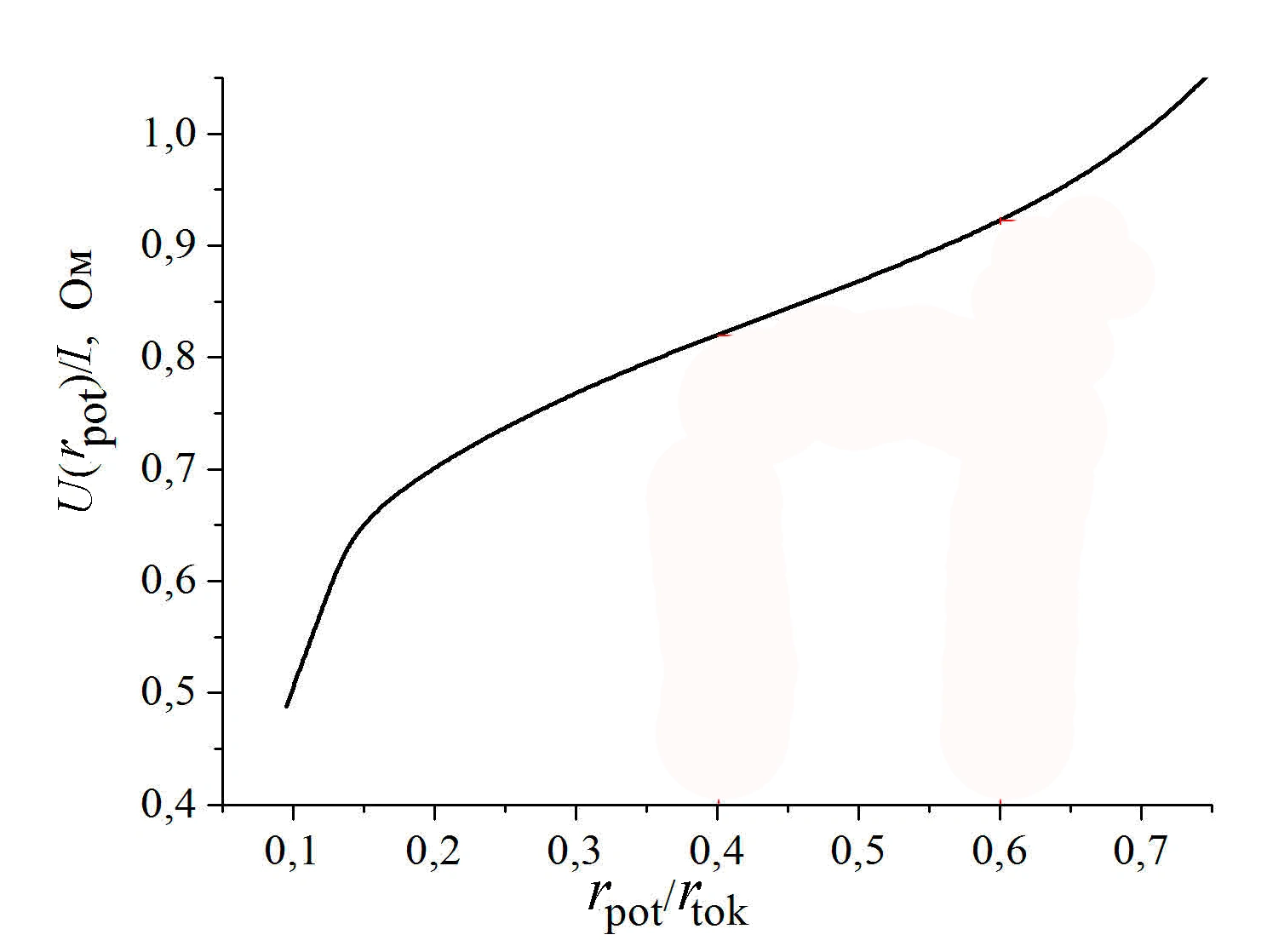

Проверка чистоты грунта
Рис. 8

Заодно можно проверить и собственную везучесть.

Если полученная кривая гладкая, без всплесков и выбросов, значит по трассе нет крупных металлических включений, а потому нет сомнений и в измерении величины сопротивления заземления. Результат можно зафиксировать в протоколе.

Наличие выбросов говорит о вашей неудаче в выборе направления для размещения измерительной схемы. Работу приходится повторять, размещая измерительную схему в каком-то ином новом направлении.

Чем не проверка собственной везучести!!!


не прижилось в России.


Читайте далее "5. Чудесные измерительные клещи"

Э. М. Базелян, д.т.н., профессор
признанный отечественный Эксперт в области заземления и молниезащиты
