1. Где родились коэффициенты использования

Из цикла статей "Расчет сопротивления заземления – это почти просто".

Представьте себе два вертикальных заземляющих электрода длиной l и радиусом r₀. Они связаны горизонтальной шиной. Через нее к электродам подводится ток, растекающийся в грунте. Сама шина находится в воздухе и с грунтом не связана. Кому-то показалось, что вертикальные электроды соединены параллельно. Сопротивление заземления одиночного вертикального электрода R_g в неограниченном объеме грунта хорошо известно. Его можно найти в любом справочнике. Пока, чтобы не загружать рассказ, я тоже воспользуюсь справочником и выпишу из него

(1)

В этой формуле ρ - удельное сопротивление грунта, а l и r₀ – длина и радиус электрода.

В нашем случае электродов два. У параллельных одинаковых проводников сопротивление уменьшается обратно пропорционально их числу. Похоже, что и сопротивление заземления должно было бы тоже снизиться вдвое, а при N одинаковых электродах - в N раз. Умозаключение легко проверить прямыми экспериментами. К сожалению, проверка окажется безуспешной. Снижение сопротивления заземления произошло, но в заметно меньшей степени. Получилось, что электроды как бы мешают друг другу.

(2)

Расчетная формула для N одинаковых электродов в неограниченном объеме грунта

Не хочу пока раскрывать способ определения коэффициентов использования, но покажу их совершенно строгие значения на примере серии стержней, которые забиты в грунт по прямой с шагом 3 м на глубину 5 м. И еще для системы из параллельных прямых с такими же забитыми стержнями, Пусть их будет 15 на каждой параллельной линии, а линии пойдут с тем же шагом 3 м.

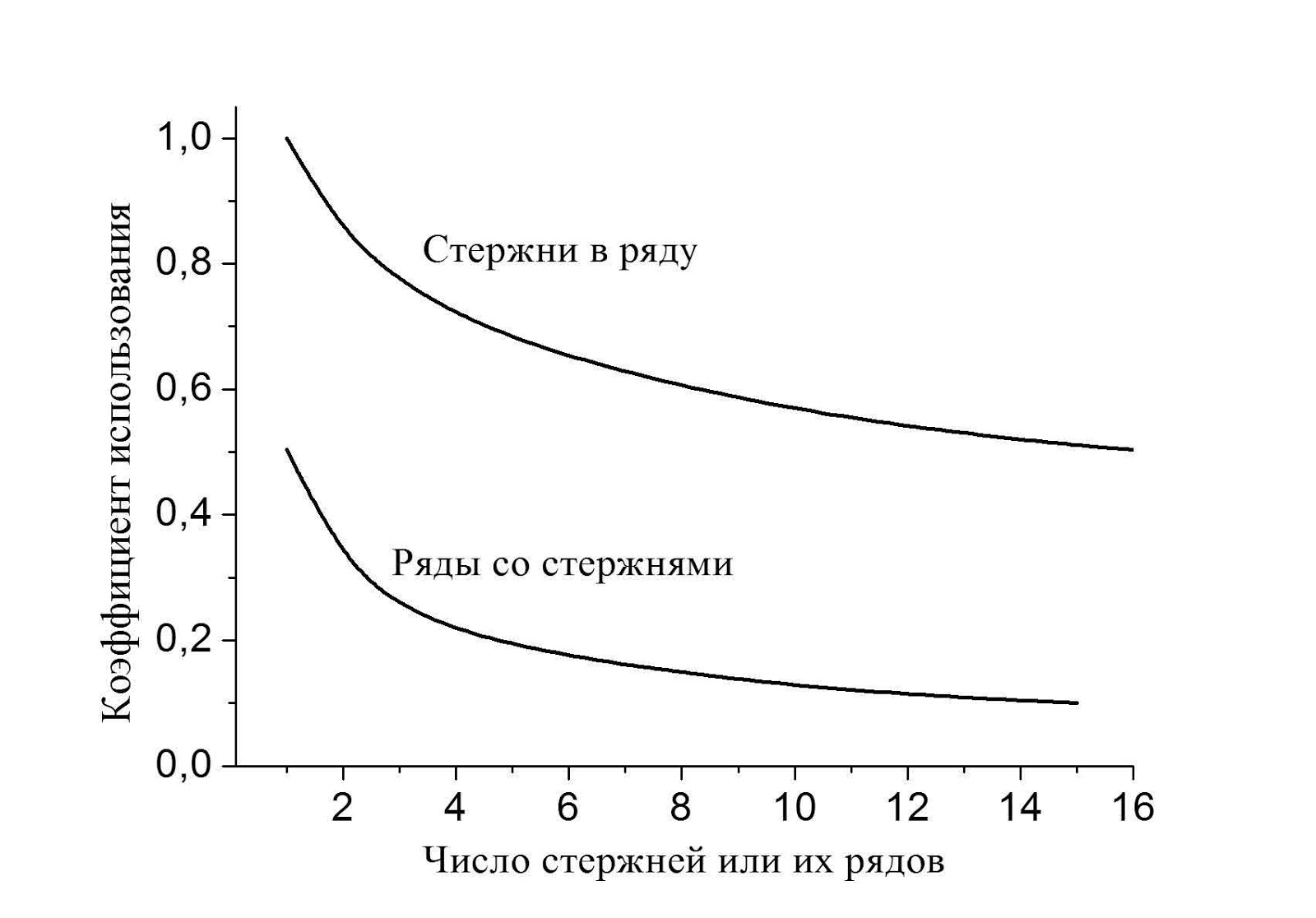

Коэффициенты использования для параллельных стержней

Поправить расчетную величину в 2 раза, это еще куда ни шло, но поправка исходного значения в 10 раз может говорить только о полном методическом тупике.

Читайте далее "2. Расчет сопротивления заземления – это расчет электрического поля".
