Проект молниезащиты железнодорожного вокзала и станции

Тэги: молниезащита проектировщику заземление молниеприёмник-мачта молниеприёмная сетка пример проекта
Внимание!

Проект молниезащиты железнодорожного вокзала и станции
Открыть схему в полном размере

Задание:

Объект: Тупиковый железнодорожный вокзал.
Грунт: супесь, песок.
Удельное сопротивление грунта на объекте: 150 Ом/м.
Конструкция – металлический каркас, бетон, плоская рулонная кровля в основном здании, металлическое стальное покрытие над подъездными путями (станция).
На кровле размещено оборудование вентиляции и кондиционирования.
Требуется провести расчёты и создать проект молниезащиты и заземляющего устройства с соблюдением действующей НТД.

Решение:

В соответствии с СО 153-34.21.122-2003 (табл. 2.1) здание вокзала относится к обычным объектам с точки зрения молниезащиты. Уровень защиты - III, надежность защиты от прямых ударов молнии (ПУМ) – 0,99.
Для защиты здания и оборудования на кровле вокзала предусматривается молниезащита мачтовыми молниеприёмниками ZANDZ и молниеприёмная сетка с шагом не менее 10 м, состоящая из естественных и искусственных элементов.

Молниезащита навеса над подъездными путями выполнена по II категории в соответствии с п.2.11 - п.2.13 РД. Стальное покрытие навеса используется в качестве естественного молниеприёмника, токоотводами служат металлические колонны здания и металлический каркас, соединенный с естественным заземлителем - железобетонной арматурой фундамента.

На объекте предусматривается:

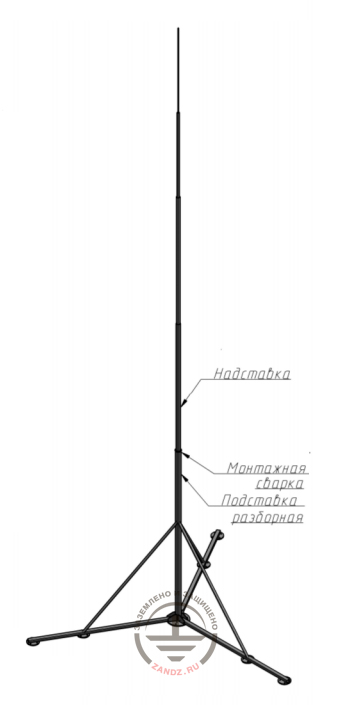

1. Установка двух молниеприёмников-мачт, артикул: ZZ-201-014-3 высотой 14 м. Молниеприёмник ZANDZ ZZ-201-014-3 предназначен для установки на плоскую кровлю защищаемого здания. Конструкция подставки позволяет обеспечить необходимую устойчивость молниеприёмника без применения массивных утяжелителей, что в свою очередь позволяет уменьшить нагрузку на кровлю.

Комплект поставки ZZ-201-014-3 включает все необходимое для сбора и установки молниеприёмника

  • опорная подставка "тренога";
  • основная часть мачты;
  • комплект метизов.

2. Молниеприёмная сетка — проволока стальная омедненная диаметром 8 мм (GL-11149) и естественный молниеприёмник - стальные фартуки поверх парапетов и выступающих конструкций кровли.

3. Сетка на плоских поверхностях крепится с помощью зажима GL-11711, на вертикальных поверхностях - GL-11703A. Шаг установки зажимов 0,8-1,0 м.

4. Для соединения проката по длине и в узлах сетки используется универсальный зажим GL-11551A.

5. Подключение токоотводов к молниеприёмным мачтам осуществляется с помощью зажима, входящего в состав комплекта мачты.

6. Все металлические элементы, размещенные на кровле необходимо присоединить к молниеприёмной сетке с помощью зажимов GL-11545A.

7. Металлические элементы (фартуки) в разных уровнях и стальное покрытие над подъездными путями соединяются между собой при помощи проволоки стальной омедненной диаметром 8 мм и фальцевых зажимов образуя непрерывную металлическую связь.

8. В качестве заземляющего устройства используются естественный заземлитель - фундаменты здания. Сопротивление заземляющего устройства не превышает 10 Ом.

9. В качестве токоотводов от молниеприёмной сетки, покрытия над подъездными путями используются металлические колонны конструкции здания.

10. Защита от вторичных проявлений молнии и заноса высокого потенциала осуществляется путем присоединения металлических труб коммуникаций, брони кабелей на вводе в здание к каркасу здания.

11. Для защиты оборудования и электрических коммуникаций внутри здания мы рекомендуем предусмотреть комплекс мер, позволяющих исключить воздействие опасных перенапряжений. В ВРУ устанавливаются устройства защиты от импульсных перенапряжений УЗИП класса I+II+III PP BCВ TNS 25/100, которое выбрано в соответствии с трехфазным вводом в здание и системой питания TN-C-S или TN-S.

Перечень необходимых материалов:

№ п/п Рис Обозначение Наименование Кол-во Масса, ед., кг
1 ZZ-201-014-3 ZANDZ Молниеприёмник 14 метров для установки на кровлю ZZ-201-014-3 ZANDZ Молниеприёмник 14 метров для установки на кровлю 2 325

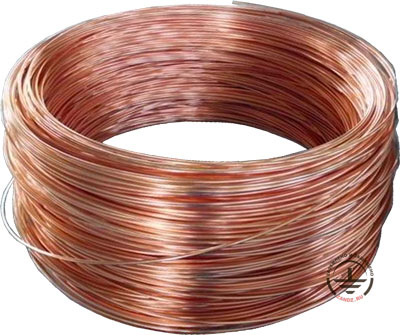

2 GL-11149 GALMAR Проволока омедненная стальная (D 8 мм / S 50 мм²) GL-11149 GALMAR Проволока омедненная стальная (D 8 мм / S 50 мм²) 1500 0,41

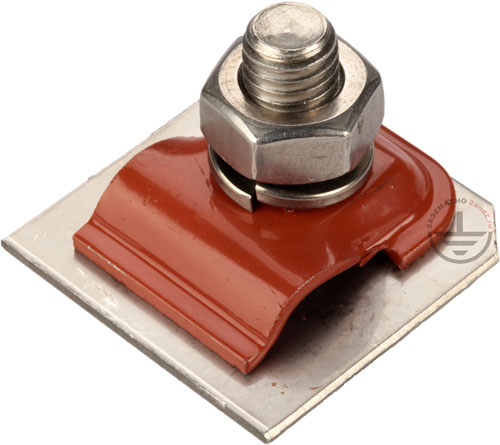

3 GL-11551А GALMAR Зажим универсальный GL-11551А GALMAR Зажим универсальный 60 0,07

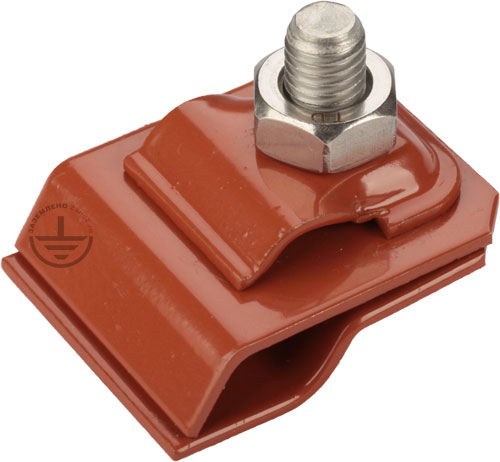

4  GL-11545A GALMAR Зажим фальцевый GL-11545A GALMAR Зажим фальцевый 54 0,112

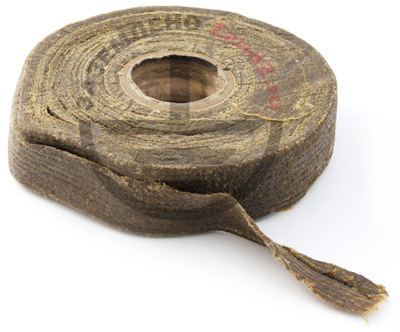

5  ZZ-007-030 ZANDZ Лента гидроизоляционная ZZ-007-030 ZANDZ Лента гидроизоляционная 6 0,442

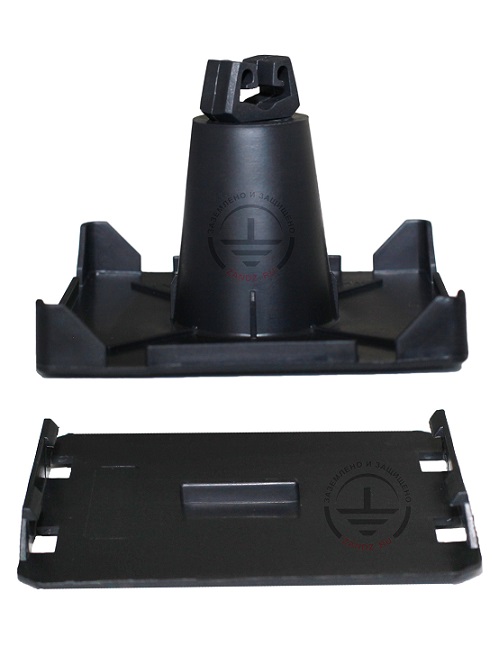

6  GL-11706 GALMAR Держатель на плоскую кровлю для токоотвода D8 мм; (для приклеивания; пластик) GL-11706 GALMAR Держатель на плоскую кровлю для токоотвода D8 мм; (для приклеивания; пластик) 1860 0,1

Приложение: проект в форматах DWG и PDF

Проект молниезащиты железнодорожного вокзала и станции, вид 1

Файлы в форматах DWG и PDF доступны для скачивания только авторизованным пользователям.




Вам требуется выполнить проект по заземлению и молниезащите? Закажите его, обратившись в Технический центр ZANDZ.ru!

Остались вопросы по данному расчету? Задайте его в комментарии к этой странице!
