Проект молниезащиты здания музея
Открыть схему в полном размере



Задание:

Объект: музей.
Грунт: суглинок.
Удельное сопротивление грунта: 150 Ом·м.
Необходимо провести расчет внешней, внутренней молниезащиты и заземления с сопротивлением не более 10 Ом.



Решение:

Мероприятия по защите объекта выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Музей относится к обычным с точки зрения молниезащиты объектов. По РД музей соответствует зоне Б, по СО – зона защиты с коэффициентом 0,9.

Защита здания от разрядов молнии осуществляется с помощью молниеотводов, токоотводов и заземлителей. Молниеотвод представляет собой возвышающееся над защищаемым объектом металлические стержни, которые принимают на себя разряд молнии. Образовавшийся ток разряда переносится по токоотводам несколькими кратчайшими путями к заземлителю. Заземлитель расположен в земле, выполнен из горизонтального проводника и вертикальных электродов.
В качестве молниеприёмника выступают молниеприемники-мачты ZZ-201-004, расположенные на дымоходных трубах.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. Молниеприемники крепятся на держателях ZZ-203-002 на дымоходных трубах (расстояние между лапами до 1 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001. На коньках эркеров устанавливаются коньковые молниеприемники высотой 2 м (GL-11521SS), которые крепятся при помощи держателей GL-11525.
  2. Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
  3. Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
  4. Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.
  5. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
  6. В качестве заземляющего устройства используются 7 вертикальных электрода длиной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.
  7. Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.

Проект молниезащиты здания музея

Фасад музея в осях А-Ж



Расчет заземляющего устройства

В соответствии с ПУЭ 7 изд. п. 1.7.103 общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока.

Расчет заземления проведен с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»).
В качестве расчетного удельного сопротивление грунта типа суглинок принимается значение 150 Ом∙м. Предварительно намечаем 7 вертикальных электродов длиной 3 м, вбитых в землю на глубину 0,7 м.

Сопротивление горизонтального электрода:

Формула расчета сопротивления горизонтального электрода

где:
ρ – удельное сопротивление грунта, Ом·м;
b – ширина полосы горизонтального электрода, м;
h – глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.

Сопротивление вертикального электрода:

Формула расчета сопротивления вертикального электрода

ρ – эквивалентное удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T – заглубление - расстояние от поверхности земли до заземлителя, м.

Формула расчета заглубления

где t – заглубление верха электрода, м.

Полное сопротивление заземляющего устройства:

Формула расчета полного сопротивления заземляющего устройства

где:
n – количество комплектов;
kисп – коэффициент использования;

Формула расчета сопротивления горизонтального электрода

Формула расчета сопротивления вертикального электрода

Формула расчета сопротивления заземляющего устройства

Расчетное сопротивление заземляющего устройства равняется 3,54 Ом, что меньше требуемого значения 10 Ом.



Перечень необходимых материалов:

№ п/п Рис Обозначение Наименование Кол-во

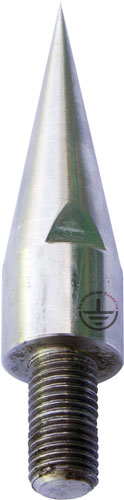

1 ZZ-201-004 Молниеприемник ZANDZ мачта вертикальный 4м (нерж.сталь) ZZ-201-004 Молниеприемник ZANDZ мачта вертикальный 4м (нерж.сталь) 4

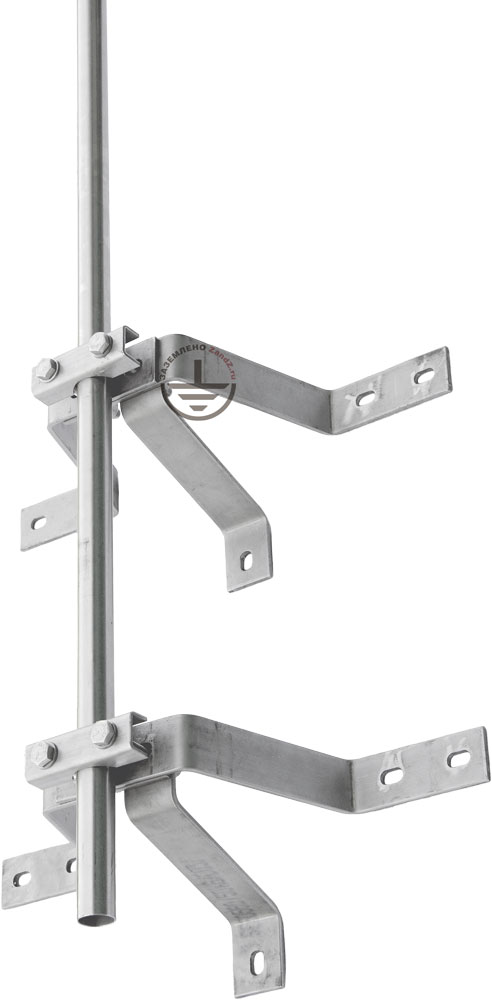

2 ZZ-203-002 Крепление для молниеприемника ZANDZ к дымоходу (нерж.сталь) ZZ-203-002 Крепление для молниеприемника ZANDZ к дымоходу (нерж.сталь) 8

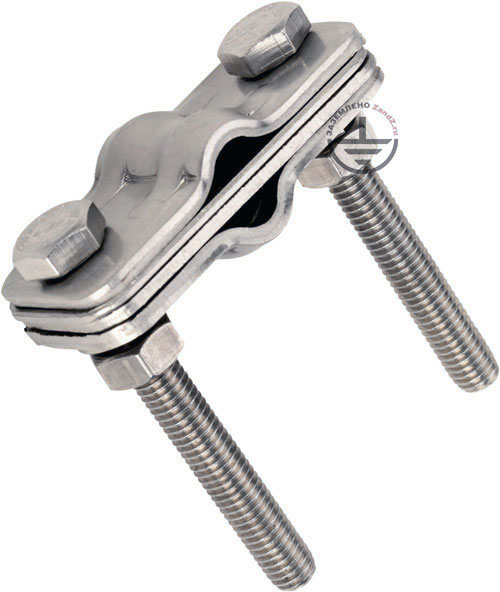

3 ZZ-202-001 Зажим к молниеприемнику ZANDZ для токоотводов (нерж.сталь) ZZ-202-001 Зажим к молниеприемнику ZANDZ для токоотводов (нерж.сталь) 4

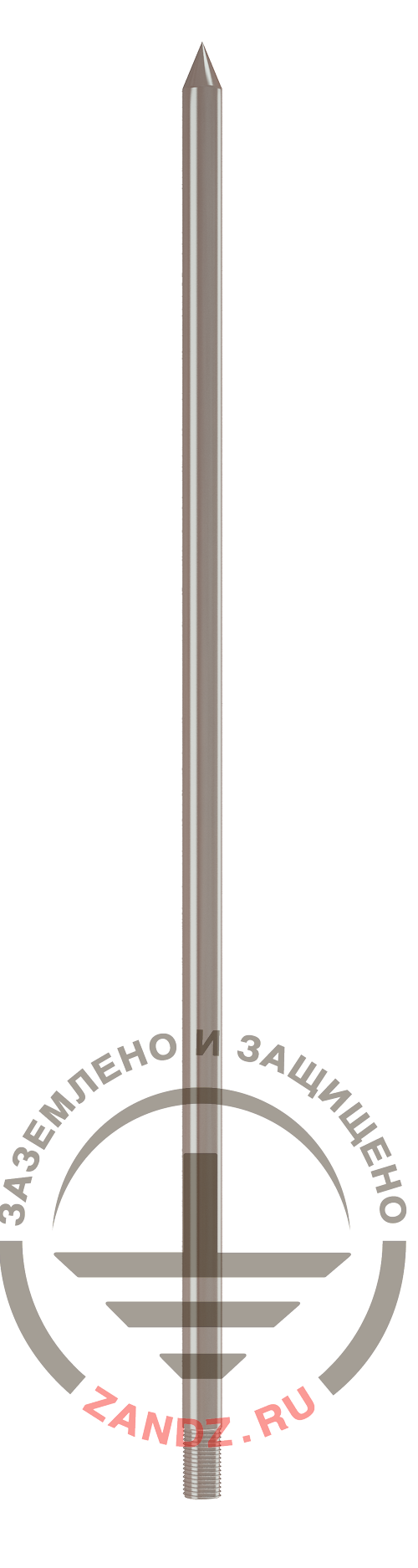

4 GL-11521SS Молниеприемник GALMAR высотой 2 м для установки в резьбовых держателях (М16; нерж.сталь) GL-11521SS Молниеприемник GALMAR высотой 2 м для установки в резьбовых держателях (М16; нерж.сталь) 2

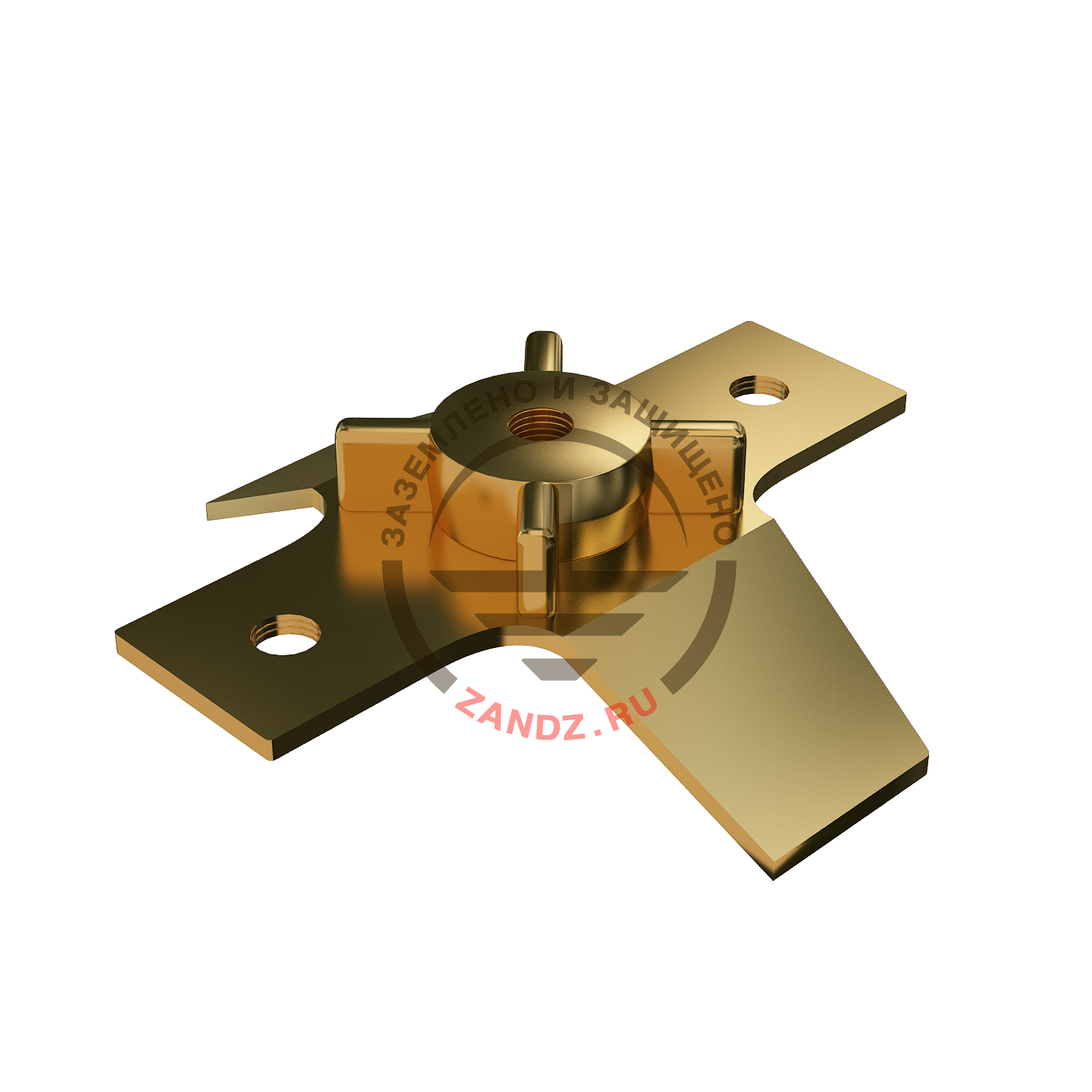

5 GL-11525 Коньковый держатель GALMAR для молниеприемника (резьба М16; подключение токоотвода d10мм; бронза) GL-11525 Коньковый держатель GALMAR для молниеприемника (резьба М16; подключение токоотвода d10мм; бронза) 2

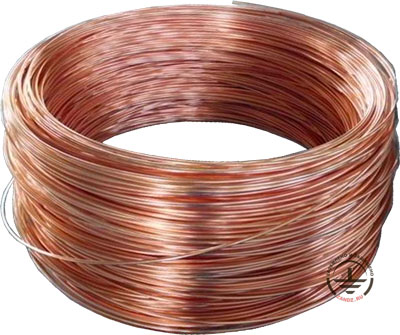

6 GL-11149-50 GALMAR проволока омедненная(D8 мм/S 50 мм2; бухта 50 м) GL-11149-50 GALMAR проволока омедненная(D8 мм/S 50 мм2; бухта 50 м) 11

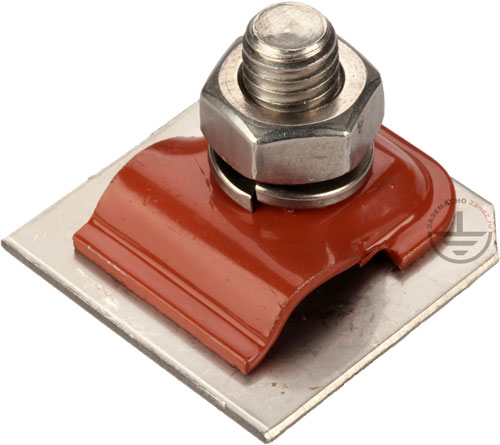

7 GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 50

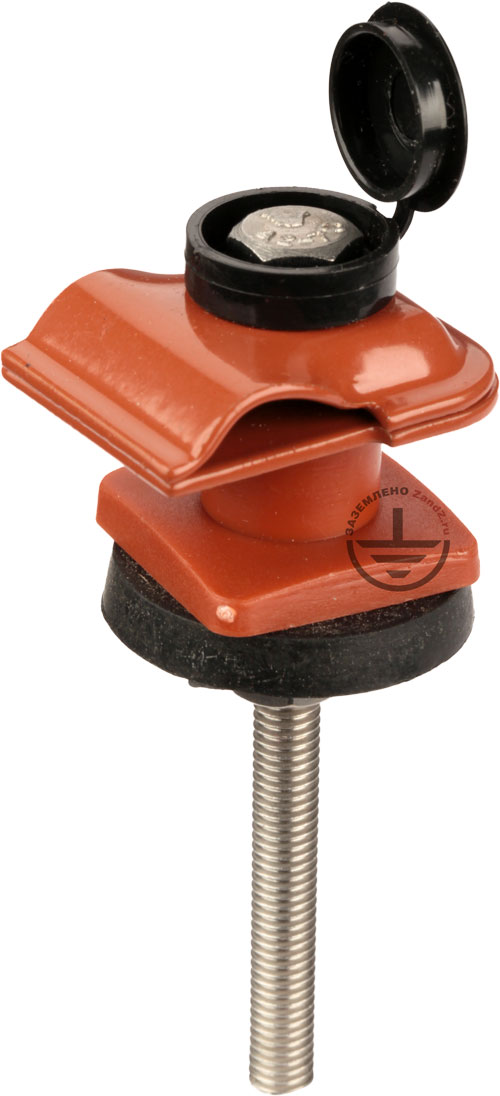

8 GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь) GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь) 100

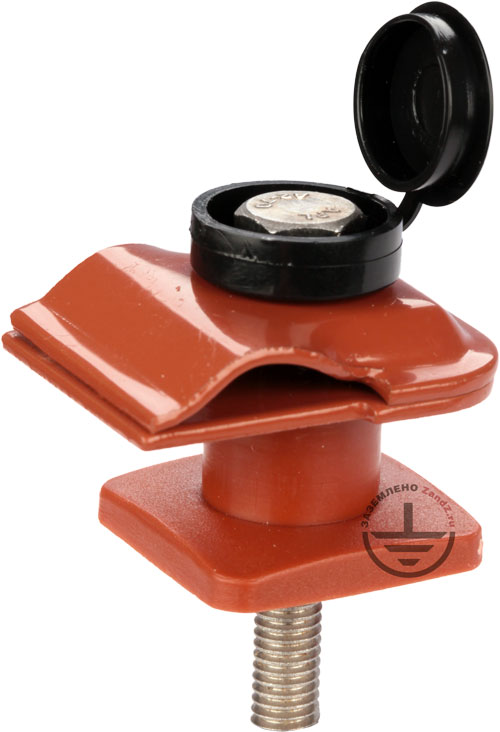

9 GL-11703A GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь) GL-11703A GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь) 50

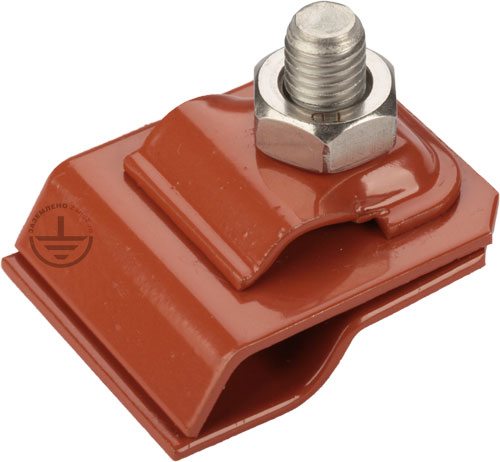

10 GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 15

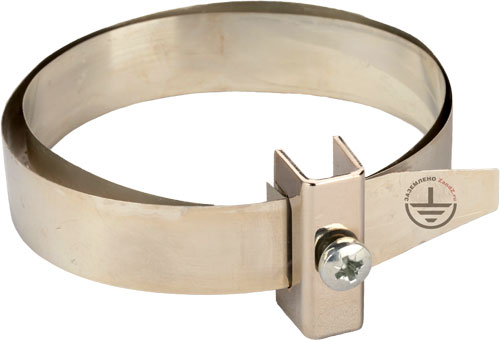

11 GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь) GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь) 15
12 GL-11562A GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) 10

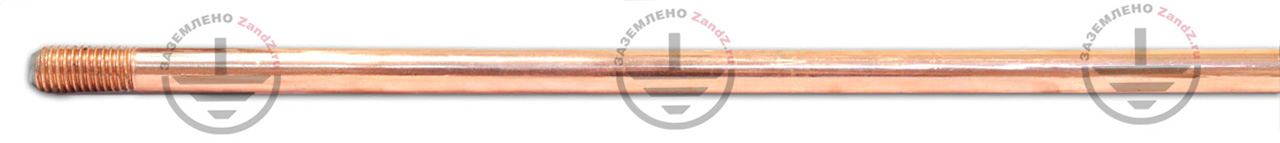

13 ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 4

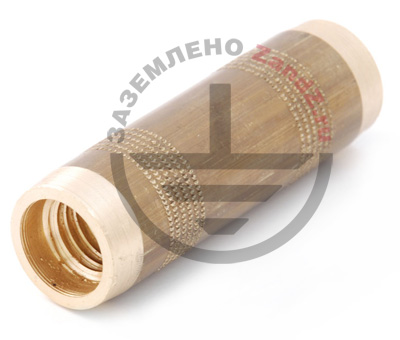

14 ZZ-002-061 ZANDZ Муфта соединительная резьбовая ZZ-002-061 ZANDZ Муфта соединительная резьбовая 4

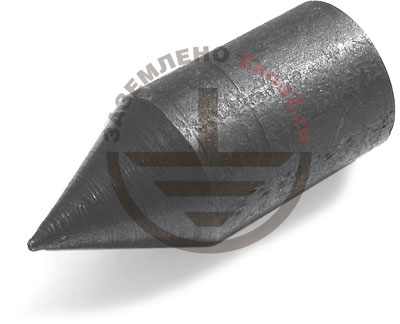

15 ZZ-003-061 ZANDZ Наконечник стартовый ZZ-003-061 ZANDZ Наконечник стартовый 4

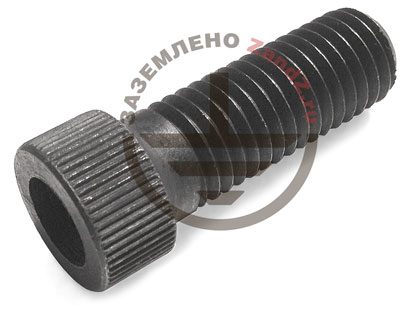

16 ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 2
17 ZZ-006-000 ZANDZ Смазка токопроводящая ZZ-006-000 ZANDZ Смазка токопроводящая 1

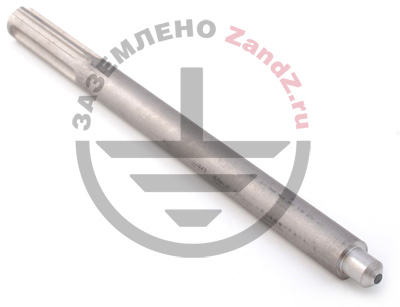

18 ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1

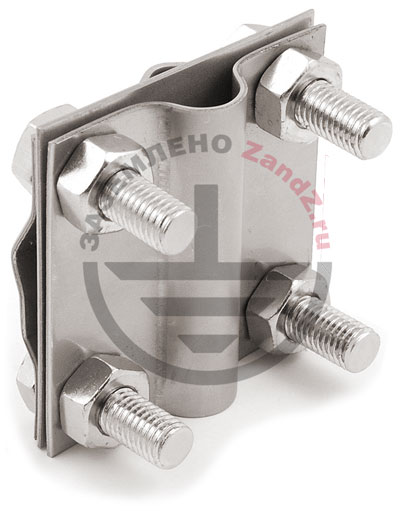

19 ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 4

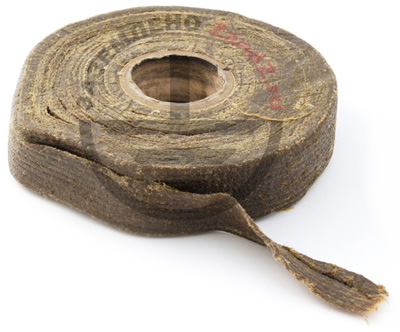

20 ZZ-007-030 ZANDZ Лента гидроизоляционная ZZ-007-030 ZANDZ Лента гидроизоляционная 1

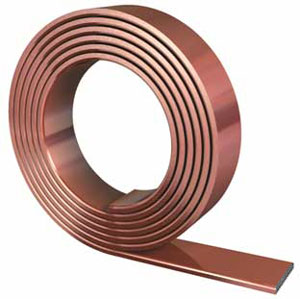

21 GL-11075-20 GALMAR Полоса омедненная стальная (30*4 мм; бухта 20 метров) GL-11075-20 GALMAR Полоса омедненная стальная (30*4 мм; бухта 20 метров) 5
22 GL-11075-10 GALMAR Полоса омедненная стальная (30*4 мм; бухта 10 метров) GL-11075-10 GALMAR Полоса омедненная стальная (30*4 мм; бухта 10 метров) 1

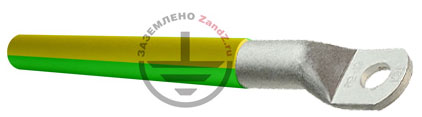

23 ZZ-500-110 ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8) ZZ-500-110 ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8) 2



Приложение: проект в форматах DWG и PDF

Проект молниезащиты здания музея, вид1

Файлы в форматах DWG и PDF доступны для скачивания только авторизованным пользователям.





Вам требуется выполнить проект по заземлению и молниезащите? Закажите его, обратившись в Технический центр ZANDZ.ru!

Остались вопросы по данному расчету? Задайте его в комментарии к этой странице!
