Проект молниезащиты и заземления торговых павильонов на рынке

Тэги: молниезащита заземление молниеприёмник-мачта проектировщику пример проекта
Внимание!


Задание:

Объект: Рынок, три крытых рыночных павильона-ряда.
Конструкция: металлический каркас, кровля из профнастила, металлический каркас световых фонарей.
Длина павильонов: 100 м.
Ширина павильонов: 38 м.
Этажность павильонов: 1 этаж, высота 4 м.
Грунт: супесь, песок.
Удельное сопротивление грунта, принятое для расчетов: 150 Ом/м.
Ветровой район, принятый для расчетов: I.
На крыше установлены антенны.
Требуется провести расчёты и создать проект молниезащиты и заземляющего устройства с соблюдением действующей НТД.



Решение:

В соответствии с СО 153-34.21.122-2003 (табл. 2.1) павильоны относятся к обычным объектам с точки зрения молниезащиты. Уровень защиты - III, надежность защиты от прямых ударов молнии (ПУМ) – 0,9. В соответствии с РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» павильон отнесен к III категории молниезащиты

Комплектация:



  • молниеприёмник-мачта из оцинкованной стали - 1 шт.;
  • бетонный диск-основание - 1 шт.;
  • зажим для подключения проводника из нержавеющей стали - 1 шт.


Конструкция мачты рассчитана на установку в I ветровой зоне в соответствии с европейским стандартом EN 1991-1-4 (скорость ветра не более 22 м/с). Для защиты кровли под бетонное основание мачты следует размещать подложку из кровельного картона: GL-21214.
Молниеприёмник присоединяется к кровле при помощи проволочного токоотвода диаметром 8 мм. Токоотвод присоединяется к молниеприёмнику при помощи зажима, входящего в комплектацию молниеприёмника. К металлу кровли токоотвод присоединяется при помощи зажима для токоотвода GL-11704А. Зажим изготовлен из оцинкованной стали, окрашенной порошковой краской.

1. Согласно п. 2.11 … 2.13 РД - на зданиях и сооружениях с металлической кровлей в качестве молниеприёмника должна использоваться сама кровля. Для защиты оборудования, расположенного на кровле используются отдельные вертикальные молниеприёмники в виде заостренной мачты, артикул: GL-21130, высотой 1,5 метра.
Мачта устанавливается на бетонное основание. Токоотводы в виде проволоки диаметром 8 мм подключаются к молниеприёмнику с помощью специального зажима из нержавеющей стали.

2. Заземляющее устройство выполнено омеднённой полосой 30х4 GL-11075, прокладываемой в траншее на глубине не менее 0,5 м от поверхности земли и на расстоянии 1 м от фундамента здания и присоединяется к ГЗШ (РЕ-шина ВРУ). Присоединение токоотводов выполнено на контрольных зажимах GL-11562A. Устройство токоотводов должно быть выполнено к заземлителю не реже чем через 25 м по периметру здания.

3. Защита от вторичных проявлений молнии и заноса высокого потенциала осуществляется путем присоединения металлических труб коммуникаций, брони кабелей на вводе в здание к контуру заземления.

4. Для защиты оборудования и электрических коммуникаций внутри здания рекомендуется предусмотреть комплекс мер, позволяющих исключить воздействие опасных перенапряжений. В ВРУ устанавливается модульное комбинированное УЗИП для систем TN-S DEHNVENTIL M TNS, ТИП 1+2 .Устройство монтируется на каждый ввод ВРУ.

Расчет сопротивления заземляющего устройства

Сопротивление горизонтального электрода:

Формула расчета сопротивления горизонтального электрода

ρ = 150 Ом·м – удельное сопротивление грунта, Ом·м;
b = 0,03 м – ширина полосы горизонтального электрода, м;
h = 0,5 м – глубина заложения горизонтальной сетки, м;
Lгор = 290 м – длина горизонтального электрода, м.

Расчетное сопротивление заземляющего устройства составляет 1,37 Ом, что меньше нормируемого сопротивления 10 Ом.

Перечень необходимых материалов:

№ п/п Рис Обозначение Наименование Кол-во Масса ед., кг Примечание

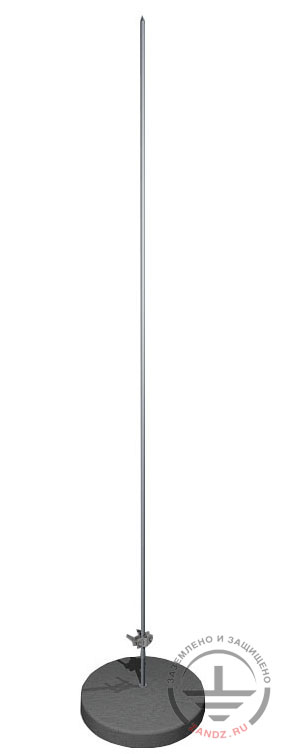

1 GL-21130 GL-21130 GALMAR Молниеприемник-мачта на бетонном основании. H=1,5 м 10 50

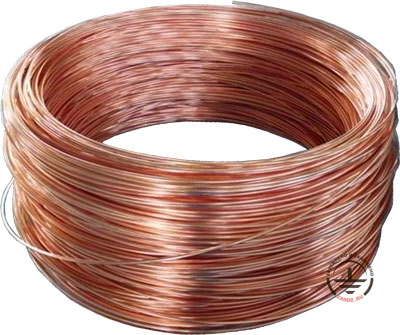

2 GL-11149 GL-11149 GALMAR Проволока омедненная стальная (D 8 мм / S 50 мм²) 20 0,41 в метрах

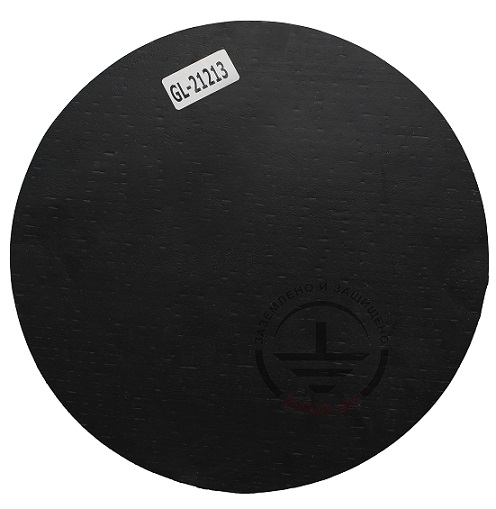

3 GL-21214 GL-21214 GALMAR Подложка защитная для бетонного основания молниеприёмников (D500 мм; кровельный картон) 10 0,2

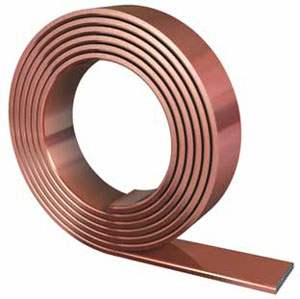

4 GL-11075 GL-11075 GALMAR Полоса стальная омедненная 30х4 мм 300 0,98 в метрах

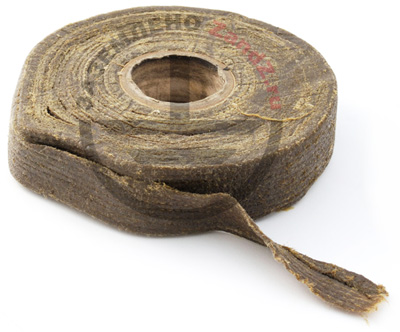

5 ZZ-007-030 ZZ-007-030 ZANDZ Лента гидроизоляционная 3 0,442

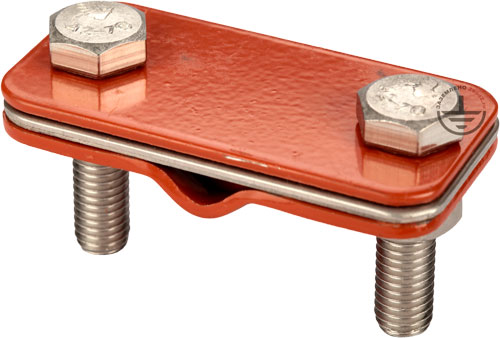

6 GL-11562A GL-11562A Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) 12 0,08

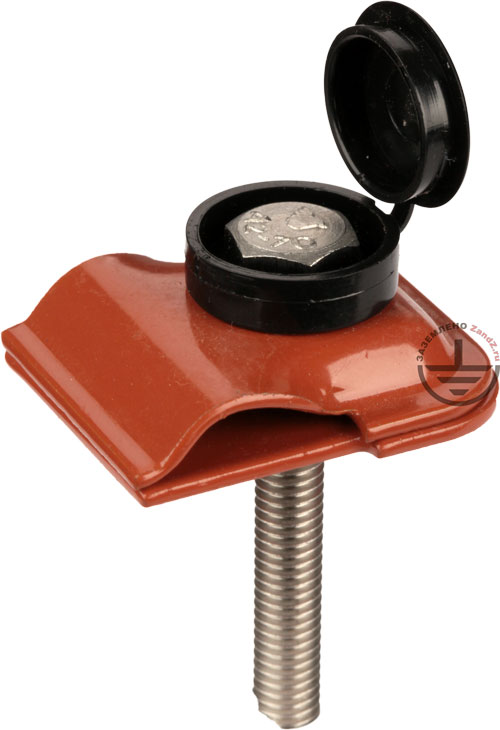

7 GL-11704A GL-11704A GALMAR зажим для токоотвода 10 0,02
8   951400 Dehn+Sohne GmbH Модульное комбинированное УЗИП для систем TN-S DEHNVENTIL M TNS, ТИП 1+2 2 -





Приложение: проект в форматах DWG и PDF

Проект молниезащиты и заземления торговых павильонов на рынке, вид1

Файлы в форматах DWG и PDF доступны для скачивания только авторизованным пользователям.
