Проект молниезащиты и заземления канализационной насосной станции (КНС)
Открыть схему в полном размере



Задание:

Объект: канализационная насосная станция с наземным резервуаром.
Грунт: супесь, песок.
Удельное сопротивление грунта: 300 Ом·м.
Необходимо провести расчет внешней, внутренней молниезащиты и заземления с сопротивлением не более 10 Ом, предложить решение по защите здания и электрооборудования от импульсных перенапряжений.



Решение:

Защита канализационной насосной станции (КНС) от ударов молнии и последствий выполнена в соответствии с нормативными документами: ПУЭ 7-е изд. Глава 1.7СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Станция относится к обычным с точки зрения молниезащиты объектов. По РД насосная станция соответствует зоне Б, по СО – зона защиты с коэффициентом 0,9.

Защита здания и электрооборудования от разрядов молнии и перенапряжений осуществляется с помощью молниеотводов, токоотводов и заземлителей. Молниеотвод представляют собой возвышающиеся над защищаемым объектом металлический стержень, который принимает на себя разряд молнии. Образовавшийся ток разряда переносится по токоотводам несколькими кратчайшими путями к заземлителю. Заземлитель расположен в земле, выполнен из горизонтального проводника и вертикальных электродов.
В качестве молниеприёмников выступают металлические стержни, которые крепятся к конькам кровли c помощью держателя GL-11521SS.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. На коньках эркеров устанавливаются коньковые молниеприемники высотой 2 м (GL-11521SS), которые крепятся при помощи держателей GL-11525. Стержневой молниеприемник крепится на держателях ZZ-203-002 на вентиляционной трубе (расстояние между лапами до 1 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001.

  2. Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).

  3. Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.

  4. Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.

  5. Все металлические элементы, размещенные на кровле, присоединяются к токоотводам, при помощи зажимов GL-11514 или GL-11545А.

  6. В качестве заземляющего устройства используются 8 вертикальных электрода длинной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.

  7. Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.

Для защиты электронной аппаратуры насосной станции и прочего электрооборудования от импульсных перенапряжений вызванных ударами молний или сетевыми перенапряжениями, проектом предусмотрена защита от перенапряжений на вводе в здание, установкой ограничителя от импульсных перенапряжений класса 1+2 (Основная) Power Pro BC TNS 25/100 LE-373-950.



Расчет заземляющего устройства

По ПУЭ 7 изд. п. 1.7.103 общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока.

Расчет заземления проведен с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»).
В качестве расчетного удельного сопротивление грунта типа супесь принимается значение 300 Ом∙м.
Предварительно намечаем 4 вертикальных электродов длиной 3 м, вбитых в землю на глубину 0,7 м.

Сопротивление горизонтального электрода:

Формула расчета сопротивления горизонтального электрода

ρ – удельное сопротивление грунта, Ом·м;
b – ширина полосы горизонтального электрода, м;
h – глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.

Сопротивление вертикального электрода:

Формула расчета сопротивления вертикального электрода

ρ – удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T – заглубление - расстояние от поверхности земли до заземлителя, м;

Формула расчета заглубления

где t – заглубление верха электрода, м.

Полное сопротивление заземляющего устройства:

Формула расчета полного сопротивления заземляющего устройства

где n – количество комплектов;
kисп – коэффициент использования;

Формула расчета сопротивления горизонтального электрод

Формула расчета сопротивления вертикального электрода

Формула расчета сопротивления заземляющего устройства

Расчетное сопротивление заземляющего устройства равняется 16,12 Ом, что превышает требуемого значения 10 Ом, увеличим число вертикальных электродов на 4 шт.
Тогда

Формула расчета сопротивления заземляющего устройства

Rзу составит 8,87 Ом, окончательно расчетом принимаем количество вертикальных электродов длиной 3 м 8 шт.



Перечень необходимых материалов:

№ п/п Рис Обозначение Наименование Кол-во
1 GL-11521SS GL-11521SS Молниеприёмник GALMAR высотой 2 метра для установки в резьбовых держателях (М16; нержавеющая сталь) 2
2 GL-11525 GL-11525 Коньковый держатель GALMAR для молниеприёмника (резьба М16; подключение токоотвода d10 мм; бронза) 2
3 GL-11149-20 GL-11149-20 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров) 1
4 GL-11149-10 GL-11149-10 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10 метров) 1
5 GL-11551A GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 10
6 GL-11747A GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь) 3

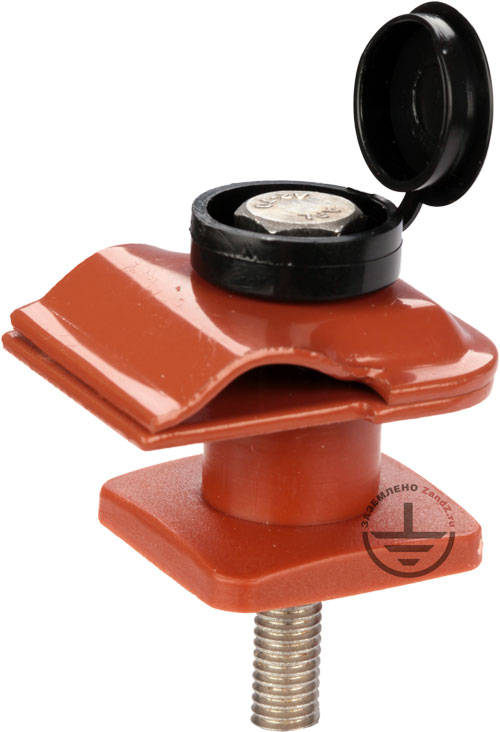

7 GL-11703A GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 12

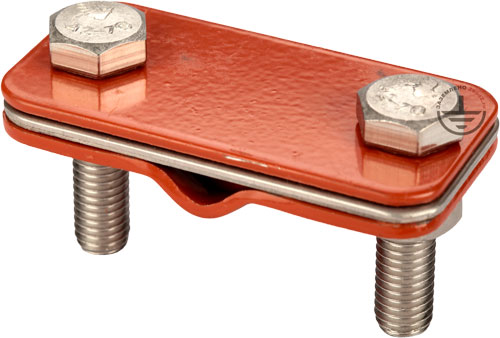

8 GL-11562A GL-11562A GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) 4
9 ZZ-001-065 ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 8
10 ZZ-002-061 ZZ-002-061 ZANDZ Муфта соединительная резьбовая 4
11 ZZ-003-061 ZZ-003-061 ZANDZ Наконечник стартовый 4
12 ZZ-004-060 ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 3
13 ZZ-006-000 ZZ-006-000 ZANDZ Смазка токопроводящая 1
14 ZZ-008-000 ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1
15 ZZ-005-064 ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 4
16 ZZ-007-030 ZZ-007-030 ZANDZ Лента гидроизоляционная 1
17 GL-11075-20 GL-11075-20 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) 1
18 GL-11075-10 GL-11075-10 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров) 1

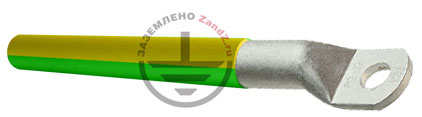

19 ZZ-500-110 ZZ-500-110 ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8) 2
20 LE-373-950 LE-373-950 Ограничитель импульсных перенапряжений класса 1+2 PowerPro BC TNS 1

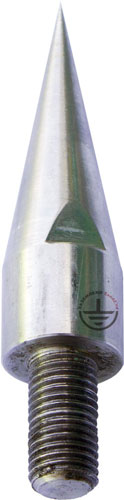

21 ZZ-201-004 ZZ-201-004 Молниеприемник ZANDZ мачта вертикальный 4м (нерж.сталь) 1
22 ZZ-203-002 ZZ-203-002 Крепление для молниеприемника ZANDZ к дымоходу (нерж.сталь) 2
23 ZZ-202-001 ZZ-202-001 Зажим к молниеприемнику ZANDZ для токоотводов (нерж.сталь) 1





Приложение: проект в форматах DWG и PDF
