Задание:

Объект: Административное здание для работы управленческого аппарата государственного учреждения.
Площадь территории: 500 м2.
Общая площадь здания: 1100 м2.
Этажность: 3.
Грунт: супесь, песок.
Удельное сопротивление грунта на объекте: 300 Ом/м.



Решение:

В соответствии с СО 153-34.21.122-2003 (табл. 2.1) административное здание относится к обычным объектам с точки зрения молниезащиты. Уровень защиты - III, надежность защиты от прямых ударов молнии (ПУМ) – 0,9.
На кровле здания расположены оборудование вентиляции и кондиционирования (hх = 1,5 м).

Для защиты здания и оборудования на кровле предусматривается кровельная тросовая молниезащита ZANDZ – система внешней молниезащиты, в которой в качестве молниеприёмника выступает трос, подвешенный над защищаемым объектом на специальных стойках, которые расположены на плоской кровле этого объекта.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. ZANDZ Стойка тросовой молниезащиты (оцинкованная сталь; с одним бетонным основанием). Токоотводы в виде проволоки диаметром 8 мм подключаются к молниеприёмнику с помощью специального зажима из оцинкованной стали. Подвешиваемый трос также фиксируется при помощи специального зажима, размещенного у вершины стойки.
    В комплект поставки входят:
    • стойка тросовой молниезащиты из оцинкованной стали;
    • зажим для крепления троса сечением 50 мм2, размещенный на вершине стойки;
    • зажим для подключения токоотвода, размещенный у основания стойки;
    • бетонное основание для фиксации стойки.
    • Высоту стойки принимаем 4 м (арт. ZZ-205-104).

  2. ZANDZ Трос грозозащитный стальной оцинкованный (арт. ZZ-204-001).
    Трос молниезащитный непосредственно принимает удар молнии и отводит его через конструкцию опор в заземляющее устройство. ZZ-204-001 - это спиральный трос из стальных оцинкованных проволок, выполненный в соответствии с ГОСТ 3063-80.
    Трос ZANDZ обладает высокой механической прочностью, имеет низкий коэффициент растяжения (для уменьшения провиса), а также выдерживает и безопасно отводит молниевые токи.

  3. Заземляющее устройство выполнено омеднённой полосой 30х4 GL-11075, прокладываемой в траншее на глубине не менее 0,5 м от поверхности земли и на расстоянии 1 м от фундамента здания и присоединяется к ГЗШ (РЕ-шина ВРУ). Присоединение токоотводов выполнено на контрольных зажимах GL-11562A.

  4. В качестве токоотводов предусматривается проволока омеднённая D8 (арт. GL-11149) на фасадных держателях GL-11703A.

  5. Защита от вторичных проявлений молнии и заноса высокого потенциала осуществляется путем присоединения металлических труб коммуникаций, брони кабелей на вводе в здание к контуру заземления.



6.Для защиты оборудования и электрических коммуникаций внутри здания предусматривается комплекс мер, позволяющих исключить воздействие опасных перенапряжений. На ВРУ здания устанавливается устройство защиты от импульсных перенапряжений УЗИП класса I+II+III PP BCВ TNS 25/100, которое выбрано в соответствии с трехфазным вводом в здание и системой питания TN-C-S или TN-S.





Расчет зоны защиты двойного тросового молниеотвода в соответствии с п. 3.3.2.2 и п. 3.3.2.4 СО 153-34.21.122-2003

Расчет зоны защиты выполнен на уровне кровли здания.

hоп = 4 м – высота стойки тросовой защиты;
h = 3,1 м – высота троса над кровлей в точке максимального провеса;
h0 = 0,87 х h = 0,87 х 3,1 = 2,7 м - высота конуса зоны защиты (для уровня надежности 0,9);
r0 = 1,5 х h = 1,5 х 3,1 = 4,65 м – радиус конуса (на уровне кровли);
L = 10,96 м – расстояние между тросами.

По табл. 3.7 СО:
Lmax = 6 х h = 6 х 3,10 = 18,6 м;
Lс = 3 х h = 3 х 3,1 = 9,3 м.
Lc < L < Lmax, соответственно, по ф.3.7 СО:
hc = (Lmax - L) х h0 / (Lmax – Lc) = (18,6 – 10,96) х 2,7 / (18,6 – 9,3) = 2,22 м – высота «провеса» зоны молниезащиты в центре между молниеотводами.

В соответствии с СО:
rx = r0 х (h0 – hx) / h0 = 4,65 х (2,7 – 1,5) / 2,7 = 2,07 м – максимальная полуширина зоны молниезащиты в горизонтальном сечении на высоте hх;
rcx = r0 х (hc – hx) / hc = 4,65 х (2,22 – 1,5) / 2,22 = 1,51 м – ширина горизонтального сечения в центре между молниеотводами на высоте hx меньшей, либо равной hc.



Расчет сопротивления заземляющего устройства:

Сопротивление горизонтального электрода:

Формула расчета сопротивления горизонтального электрода



где:

ρ = 300 Ом·м – удельное сопротивление грунта;
b = 0,03 м – ширина полосы горизонтального электрода;
h = 0,5 м – глубина заложения горизонтальной сетки;
Lгор = 105 м – общая длина горизонтального электрода.

Расчетное сопротивление заземляющего устройства составляет 6,46 Ом, что меньше нормируемого сопротивления 10 Ом в соответствии с ПУЭ 7 изд., пункт 1.7.103.



Перечень необходимых материалов:

№ п/п Рис Обозначение Наименование Кол-во Масса (кг за ед.)
1 ZZ-205-104 ZANDZ Стойка h=4 м тросовой молниезащиты (оцинкованная сталь; с одним бетонным основанием) ZZ-205-104 ZANDZ Стойка h=4 м тросовой молниезащиты (оцинкованная сталь; с одним бетонным основанием) 4 0,47

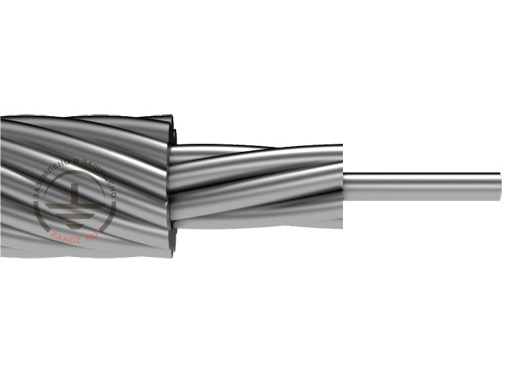

2 ZZ-204-001 ZANDZ Трос грозозащитный стальной оцинкованный ZZ-204-001 ZANDZ Трос грозозащитный стальной оцинкованный 65 0,08 (в метрах)

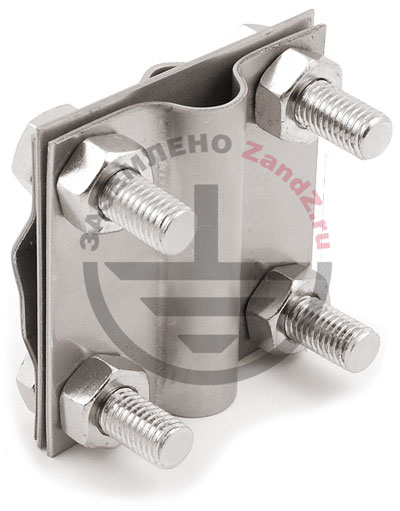

3 ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 7 0,31

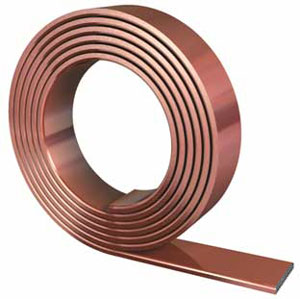

4 GL-11075 GALMAR Полоса стальная омедненная 30х4 мм GL-11075 GALMAR Полоса стальная омедненная 30х4 мм 110 0,98 (в метрах)

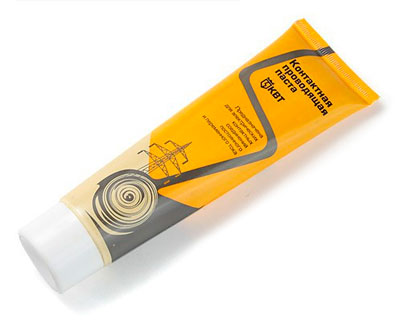

5 ZZ-006-000 ZANDZ Смазка токопроводящая ZZ-006-000 ZANDZ Смазка токопроводящая 1 0,19

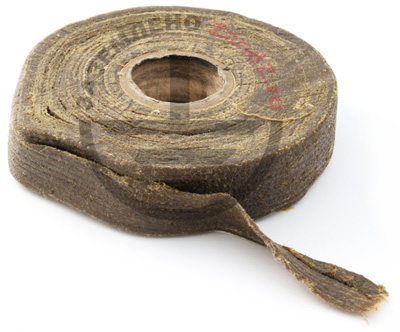

6 ZZ-007-030 ZANDZ Лента гидроизоляционная ZZ-007-030 ZANDZ Лента гидроизоляционная 6 2,6

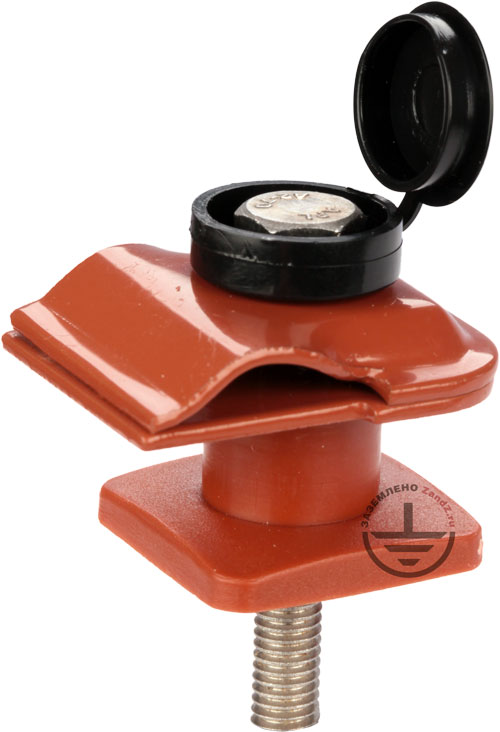

7 GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 80 0,02

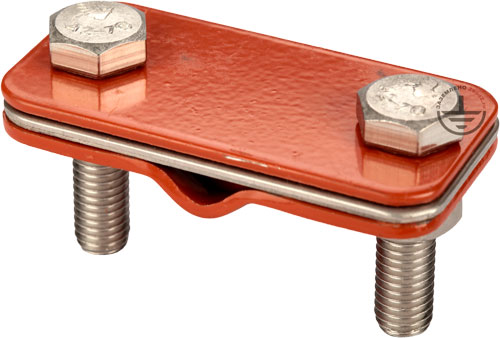

8 GL-11562A GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) 4 0,08





Приложение: проект в форматах DWG и PDF
