Пример BIM-проекта молниезащиты и заземления школы в Autodesk Revit

Совсем недавно мы выпустили первую версию плагина ZANDZ для Revit. Это дополнение позволяет располагать оборудование для молниезащиты и заземления в BIM проекте быстрее и правильнее. Для иллюстрации его работы мы выполнили проект молниезащиты школы, который может быть использован как образец для проектирования похожих объектов.

Приступая к проектированию, нужно произвести оценку объекта молниезащиты:

• рассмотреть функциональное назначение здания и определить категорию молниезащиты;
• изучить конструктивные решения самого здания: тип кровли, фасадов, наличие естественных молниеприёмников и оборудования, возвышающихся над кровлей.

В рассматриваемом случае объектом молниезащиты является здание школы, что классифицирует его как обычный объект с точки зрения молниезащиты в соответствии с п. 3 Таблицы 2.1 СО с уровнем защиты III и надёжностью защиты от прямого удара молнии – 0,9 и к III категории с зоной защиты Б согласно пункту 15 Таблицы 1 РД.

Очень часто на таких зданиях технический заказчик требует использование сетки в качестве молниеприемника. Так поступим и мы. Согласно РД 34.21.122-87 п. 2.25 и СО 153-34.21.122-2003 п.3.3, молниезащита здания будет осуществляться при помощи молниеприёмной сетки из стальной омеднённой проволокой диаметром 8 мм, прокладываемой с шагом не более 10x10 м. Сетка выполняется таким образом, чтобы ток имел, по крайней мере, два различных пути к заземлителю. Спуски токоотводов к заземлителю выполняются не реже 20 м по периметру здания. Заземляющее устройство в виде контура по периметру здания с отступом от фундамента 1 м выполняется в соответствии с РД 34.21.122-87 п.2.26 и СО 153-34.21.122-2003 п.3.2.3.2.

Закрепление сетки и токоотводов производится с шагом установки 0,6-1 м:

• на плоской кровле с помощью держателей ZANDZ для круглого проводника на плоской кровле ZZ-202-005;
• на стенах и парапетах с помощью держателей ZANDZ для круглого проводника D8 ZZ-11747.

Соединение и разветвление токоотводов производится с использованием зажимов ZZ-11551;

• все металлические элементы, размещённые на кровле (колпаки над вентиляционными шахтами, вентиляционные установки, лестницы, ограждения и так далее) необходимо присоединить к молниеприёмной сетке при помощи зажимов ZZ-11549 в соответствии с п. 2.11 РД.

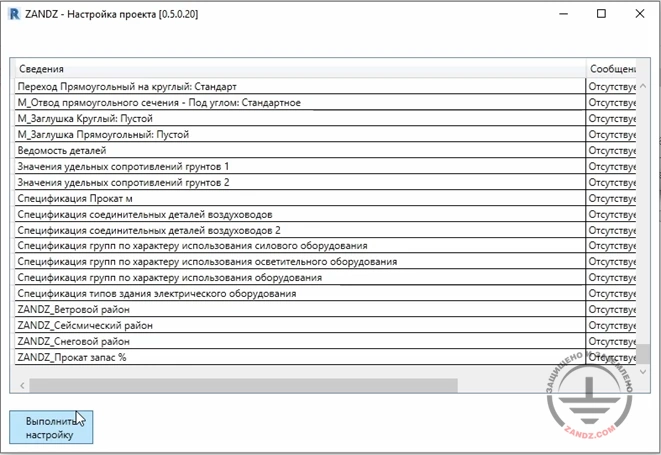

Для начала создания системы молниезащиты заходим в приложении Revit во вкладку ZANDZ и запускаем настройку проекта.

Уточняем размеры кровли и начинаем наносить молниеприёмную сетку таким образом чтобы ближайший к краю проводник располагался на возвышающимся над основным уровнем кровли парапете, а размеры ячейки сетки были не более квадрата со стороной 10 м. Проводники располагаем над кровлей на высоте приблизительно 0,5-1 м, огибая проводником спуск с парапета на основную кровлю , – это необходимо для того чтобы при корректировке высоты сетки разные её уровни обрабатывались по отдельности.

Для того чтобы расставить держатели и задать корректную высоту проводников на парапете:

• выбираем проводники, располагающиеся на парапете;
• на вкладке плагина нажимаем кнопку «Расстановка креплений без учёта опоры», это необходимо, для того чтобы Revit может корректно обработал данные проводники так как из-за особенностей обработки проводников Revit может выдавать ошибки при попытке расставить держатели через окно плагина «Проводники »;
• выбираем необходимый нам тип держателей, в данном случае это ZZ-11747 и расставляем их с необходимым шагом;
• если это необходимо поворачиваем держатели если они расположились не корректно на проводнике;
• выбираем вид с фасада, либо строим дополнительные виды или разрезы и опускаем проводники с держателями на плоскость парапета.

Далее выполняем расстановку держателей и компенсаторов на основном уровне кровли:

• выбираем соответствующие проводники;
• нажимаем на вкладке плагина кнопку «Проводники»;
• плагин произведёт проверку и выполнит расстановку соединителей ZZ-11551;
• далее, если плагин не нашёл ошибок в расстановке проводников, можно выполнить расстановку держателей в открывшемся окне на вкладке «Крепления» – в данном случае ZZ-202-005 и компенсаторов на соответствующей вкладке.

Теперь выполним присоединение металлических каркасов световых фонарей к молниеприёмной сетке:

• построим дополнительные разрезы;
• проложим проводник от металлического каркаса к ближайшему проводнику сетки;
• установим зажим-клемму для фальца ZZ-11549 на ранее выполненном проводнике, для этого зайдём на вкладку «Системы», нажмём кнопку «Компонент» - «Разместить компонент» и выберем соответствующий зажим;
• при необходимости выполним расстановку держателей, при помощи окна плагина «Проводники», если соединительный проводник получился более шага расстановки держателя.

Выполним спуски токоотводов от молниеприёмной сетки:

• построим дополнительные разрезы;

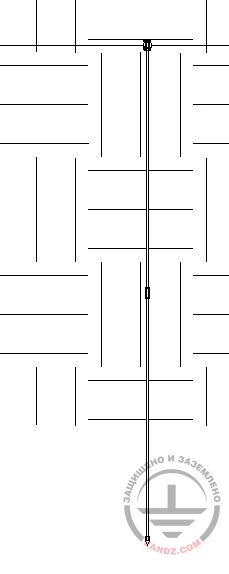

• проложим проводник от проводника сетки, расположенном на парапете по фасаду, огибая выступы и прочие элементы, для последующей корректной обработки, не доходя 0,5 м от уровня земли;
• выбираем соответствующие проводники;
• нажимаем на вкладке плагина кнопку «Проводники»;
• плагин произведёт проверку и выполнит расстановку соединителей ZZ-11551;
• далее если плагин не нашёл ошибок в расстановке проводников можно выполнить расстановку держателей в открывшемся окне на вкладке «Крепления» – в данном случае ZZ-11747.

Теперь выполним заземляющий контур вокруг здания:

• построим дополнительный вид;
• проложим проводник из омеднённой полосы 4х30 мм, на глубине 0,5-0,7 м, вокруг всего здания;
• проложим соединения спусков токоотводов с контуром, в месте соединения установим контрольный зажим, в качестве которого будем использовать универсальный зажим ZZ-005-064;
• установим в месте соединения спуска с контуром вертикальный стержень, выполненный из сборки модульного заземления длиной 3 м - для этого зайдём на вкладку «Системы», нажмём кнопку «Компонент» - «Разместить компонент» и выберем «Сборка Модульное заземление Zandz медное -Круглый Стандарт» и установим в свойствах необходимый размер – «ZANDZ_Длина элемента» - 3000.

Выполним расчёт сопротивления заземляющего устройства:

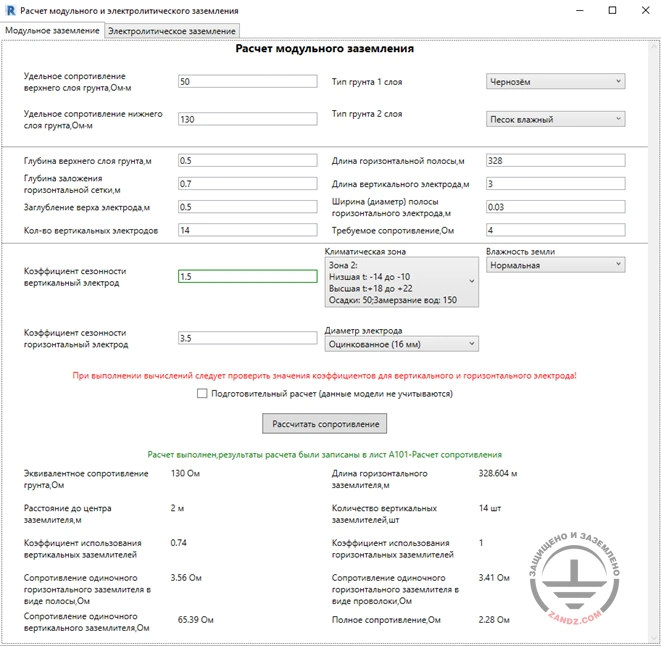

• заходим в модуль расчёта на вкладке плагина нажав кнопку «Расчёт сопротивления»;
• вносим характеристики грунта выбрав типы слоёв грунта, либо указав удельное сопротивление слоёв грунта;
• вносим глубины заложения электродов, количество вертикальных электродов и так далее;
• указываем требуемое сопротивление;
• нажимаем кнопку «Рассчитать»

• в окне появится результат расчёт, позволяющий оценить достаточность выполненных мероприятий;
• также после выполнения расчётов модулем создаётся лист с названием «А101 Расчёт сопротивления» с характеристиками заземляющего устройства, исходными данными и расчётами.

В разделе «ведомости» также создаются ведомости проката в метрах и в бухтах, держателей и зажимов.

При проектировании использовался плагин ZANDZ для Revit, который можно скачать на отдельной странице. Технический центр ZANDZ бесплатно разрабатывает решения по молниезащите и заземлению как в классическом cad-проектировании, так и в bim-проектировании. Создайте заявку на расчеты или консультации при помощи кнопок ниже. Будем рады помочь!

Приложение: проект в формате Autodesk Revit
