Молниезащита объектов связи на Чукотке

Объекты связи являются важной составляющей нашей жизни. Так как она необходима для обмена информацией. Недавно в Технический центр ZANDZ поступил запрос на расчет нескольких объектов на территории с применением отдельностоящих молниеприемников.

Рассмотрим предложенное нами решение подробнее.

Расчет молниезащиты объектов связи

Объект: объекты связи.

Молниезащита объектов связи на Чукотке

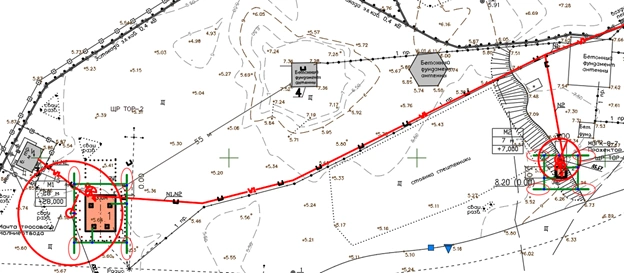

Рисунок 1 - План объекта.

Задача: Выполнить расчеты системы молниезащиты объектов связи.

Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод – это возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Решения по обеспечению требований к системе молниезащиты объектов связи:

  1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

  2. Объекты относятся к III категории молниезащиты. Надежность системы должна быть не менее 0,9.

  3. В соответствии с ПУЭ п.1.7.103, для электроустановок напряжением до 1 кВ сопротивление заземляющего устройства (ЗУ) не должно превышать 10 Ом в любое время года. При удельном сопротивлении земли ρ > 100 Ом·м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.

  4. Молниезащита объектов выполнена при помощи 2-х отдельностоящих молниеприемников высотой 18 м и 1-го отдельностоящего молниеприемника высотой 8 м.

  5. В качестве заземляющих устройств применяются 8 комплектов электролитического заземления ZZ-100-102. Заземлители устанавливаются с шагом не менее 6х9 м. Комплекты объединяются при помощи стальной омедненной полосы сечением 30х4 мм. Расстояние от электродов до коммуникаций и фундаментов должно быть не менее 3 м. Заглубление 0,6 м.

  6. При наличии ж/б конструкций их необходимо присоединить к заземляющему устройству.

  7. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю -  4 уд/кв.км в год.

Полное число ударов в систему - 0,069 (раз в 14 лет).

Суммарное число прорывов - 0,0029 (раз в 345 лет).

Вероятность прорыва в объекты системы – 0,042.

Надежность системы - 0,958.



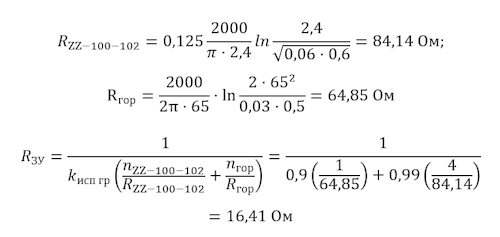

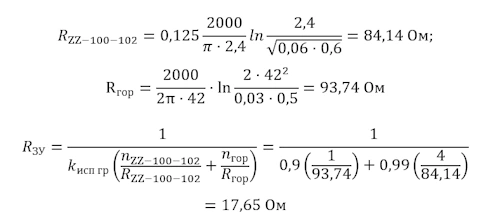

Расчет сопротивления заземляющего устройства:

Расчетное сопротивление заземляющего устройства составляет 17,47 Ом.

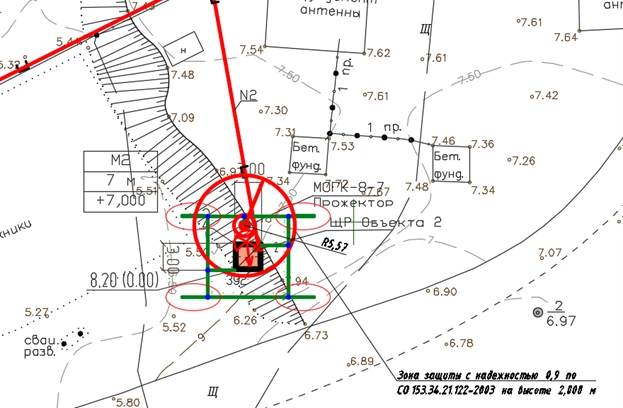

На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Молниезащита объектов связи на Чукотке

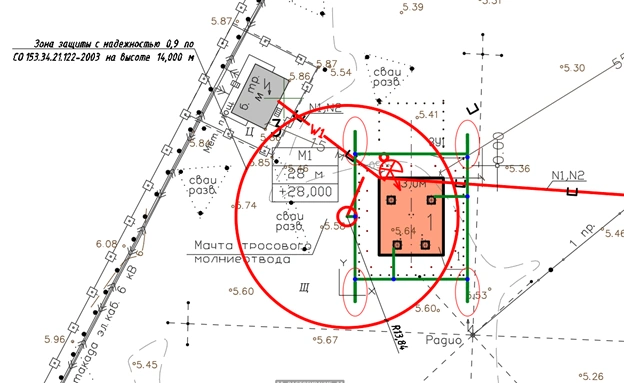

Рисунок 2 - Расположение оборудования для молниезащиты объектов связи.



Таблица 1 – Перечень потребности в материалах.

Обозначение Наименование Кол.
1. ZZ-201-008-В7-Сн5-С6 ZANDZ Молниеприемник вертикальный 8 м (оцинк. сталь; с закладными под фундамент) 1
2. ZZ-201-018-В7-Сн7-С9 ZANDZ Молниеприемник вертикальный 18 м (оцинк. сталь; с закладными под фундамент) 2
3. ZZ-100-102 ZANDZ Комплект электролитического заземления (горизонтальный; 3 метра) 8
4. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 2
5. GL-11075-20 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) 1
6. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 16
7. ZZ-007-030 ZANDZ Лента гидроизоляционная 4

У вас возникли вопросы по молниезащите объектов связи или других объектов? Обращайтесь за помощью в Технический Центр ZANDZ!
