В данном разделе рассмотрено решение по молниезащите и заземлению канализационно-насосной станции (КНС) производительностью 450м3/сут., расположенной в Якутской области.
Исходные данные для разработки проекта в части заземления:
- объект: канализационно-насосная станция (КНС) производительностью 450м3/сут;
- расположение объекта: Якутская обл.;
- размеры: 19х10 м;
- высота: 5,8 м;
- форма кровли: плоская;
- кровля\стены выполнены из ж\б;
- удельное электрическое сопротивление грунта: 1000 Ом*м.
Общие данные
Технические решения принятые в проектной документации соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта, при соблюдении предусмотренных проектными чертежами мероприятий. Проектная документация соответствует требованиям действующих нормативных документов.
Объект относится к "обычным" с точки зрения "ИНСТРУКЦИИ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" СО 153-34.21.122-2003 и к "III категории" в соответствии с "ИНСТРУКЦИЕЙ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ" РД 34.21.122-87.
Молниезащита канализационно-насосной станции
Молниезащита объекта выполнена при помощи 4 молниеприёмников высотой 2,3 м, которые устанавливаются на бетонных основаниях.
Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты II и III категорий этих зданий и сооружений, как правило, должны быть общими.
Согласно ПУЭ-7, п.1.7.101. Сопротивление заземляющего устройства должно быть не более 4 Ом. При удельном сопротивлении земли ρ > 100 Ом·м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.
Т.е. 0,01·1000 = 10, соответственно нормируемое сопротивление не более 4·10 = 40 Ом.
Заземляющее устройство для канализационно-насосной станции
Мероприятия выполнены в соответствии с ПУЭ 7-е изд.
Согласно ПУЭ-7, п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 4 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух.
При удельном сопротивлении земли ρ > 100 Ом·м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.
Т.е. 0,01·1000 = 10, соответственно 4·10 = 40 Ом·м.

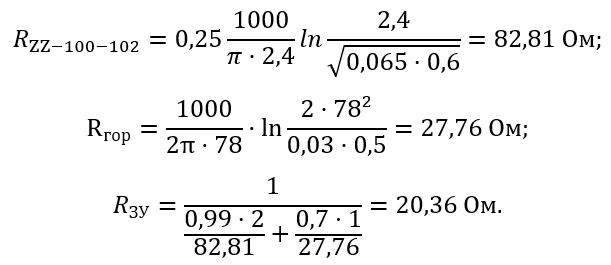

Расчет сопротивления заземляющего устройства:
Сопротивление комплекта ZZ-100-102:
где C – безразмерный коэффициент, описывающий содержание электролита в окружающем грунте;
ρ – эквивалентное удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T – заглубление - расстояние от поверхности земли до заземлителя, м;
Сопротивление горизонтального электрода:
где ρ – удельное сопротивление грунта, Ом·м;
b - ширина горизонтального электрода, м;
h - глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.
Полное сопротивление заземляющего устройства:
где n – количество комплектов;
kисп – коэффициент использования;
Расчетное сопротивление заземляющего устройства составляет 20,36 Ом, что соответствует требованиям ПУЭ, п.1.7.101.

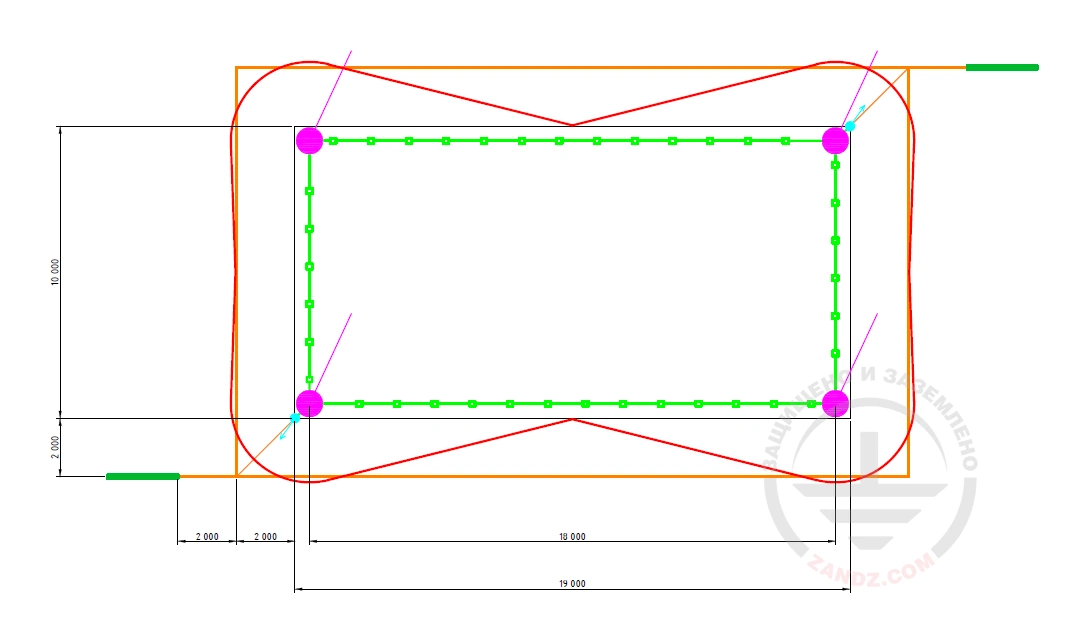

Схема расположения элементов молниезащиты и заземления канализационно-насосной станции (КНС)
Спецификация
| Поз. | Артикул | Наименование | Кол-во | Маса ед. , кг | Примечание |
| 1 | ZZ-208-2023-1 | ZANDZ Молниеприемник-мачта (2,3 м; самонесущая конструкция; 1 морозостойкое бетонное основание; 4-й ветровой; с нерж. зажимом) | 4 | 12,00 | |
| 2 | ZZ-21213 | ZANDZ Мат предохранительный для бетонного основания молниеприёмников (d400, толщина 3 мм) | 4 | 0,70 | |
| 3 | ZZ-11149-20 | ZANDZ Проволока омедненная стальная (D8 мм; толщина покрытия 70 мкм; бухта 20 м) | 2 | 0,41 | Вес 1 метра |
| 4 | ZZ-11149-50 | ZANDZ Проволока омедненная стальная (D8 мм; толщина покрытия 70 мкм; бухта 50 м) | 1 | 0,41 | Вес 1 метра |
| 5 | ZZ-11551 | ZANDZ Нержавеющий зажим одноболтовой коммутирующий (AISI 304; D8-10 мм; пластина 2 мм) | 10 | 0,54 | |
| 6 | ZZ-11711 | ZANDZ Зажим с двойным креплением для круглого проводника на плоскую крышу (D8-10 мм; пластик, бетон) | 80 | 1,00 | |
| 7 | ZZ-11747 | ZANDZ Нержавеющий зажим-защелка для токоотвода с возвышением 20 мм (AISI 304; D8 мм; внутр. резьба М6) | 20 | 0,018 | |
| 8 | ZZ-11075-20 | ZANDZ Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) | 2 | 0,98 | В метрах |
| 9 | ZZ-11075-50 | ZANDZ Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) | 1 | 0,98 | В метрах |
| 10 | ZZ-100-102 | ZandZ Комплект электролитического заземления (горизонтальный; 3 метра; для влажных грунтов) | 2 | 95,00 | |
| 11 | ZZ-005-064 | ZANDZ Зажим для подключения проводника (до 40 мм) | 10 | 0,312 | |
| 12 | ZZ-007-030 | ZANDZ Лента гидроизоляционная | 4 | 0,40 |
Приложение: проект в форматах DWG и PDF
