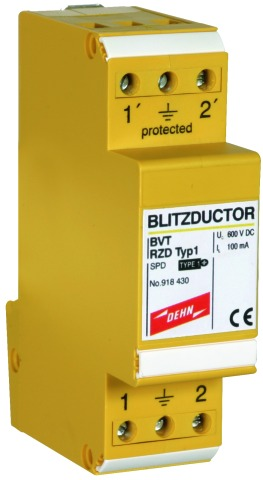

Компанией DEHN разработано специальное УЗИП BLITZDUCTOR® BVT RZD Typ1 для российской железной дороги. Устройство предназначено для защиты от импульсных перенапряжений сигнальных линий в системах, регулирующих и обеспечивающих безопасность передвижения электропоездов (сигнализация, централизация и блокировка).
BVT RZD Typ1 — это разрядник тока молнии с защитными компонентами. Входящие в состав устройства терморезисторы с положительным температурным коэффициентом сопротивления (ТКС), ограничивают токи короткого замыкания в источниках питания, находящихся под защитой. На радряднике имеется отдельная винтовая заземляющая клемма, к которой подключается заземление. УЗИП DEHN BVT RZD Typ1 является экономичным решением для поддержания безопасности на железной дороге.
Характеристики устройства:
|
Класс УЗИП |
BVT RZD Typ1 |
|---|---|
|
Арт. № |
918 430 |
|
Класс УЗИП |
H |
|
Номинальное напряжение пост. тока (UN) |
600 В |
|
Максимальное длительное рабочее напряжение пост. тока (UC) |
600 В |
|
Максимальное длительное рабочее напряжение перем. тока (UC) |
425 В |
|
Номинальный ток при 80 °С (IL) |
0,08 A |
|
Номинальный ток при 60 °C (IL) |
0,1 A |
|
D1 Полный импульсный ток молнии (10/350 мкс) на линию (Iimp) |
2,5 кА |
|
D1 Полный импульсный ток молнии (10/350 мкс) (Iimp) |
5 кА |
|
C2 Полный номинальный ток разряда (8/20 мкс) на линию (In) |
10 кА |
|
C2 Полный номинальный ток разряда (8/20 мкс) (In) |
20 кА |
|
Уровень напряжения защиты линия-линия при 1 кВ/мкс C3 (Up) |
≤ 2000 В |
|
Уровень напряжения защиты линия-PG при 1 кВ/мкс C3 (UP) |
≤ 1200 В |
|
Последовательное сопротивление на линию |
тип. 7,5 Ом |
|
Частота среза линия-линия (fG) |
100 МГц |
|
Ёмкость линия-линия (°C) |
≤ 7 пФ |
|
Ёмкость линия-PG (C) |
≤ 10 пФ |
|
Диапазон рабочих температур (TU) |
-40 °C ... +80 °C |
|
Степень защиты |
IP 20 |
|
Монтаж на |
DIN -рейку 35 мм согласно EN 60715 |
|
Подключение вход/выход |
винт / винт |
|
Поперечное сечение, жесткий проводник |
0,5 - 6 мм2 |
|
Поперечное сечение, гибкий проводник |
0,5 - 4 мм2 |
|
Момент затяжки (клеммы) |
0,8 Нм |
|
Заземляется через |
винтовую клеvму |
|
Материал корпуса |
термопласт, UL 94 V-0 |
|
Цвет |
желтый |
|
Стандарты проверки |
IEC 61643-21 / EN 61643-21 |
|
Вес |
93 g |
|
Код GTIN |
4013364158191 |
|
Упак. |
1 шт. |
