Молниезащита здания из стекла

Все новости

29.07.15                        , ,

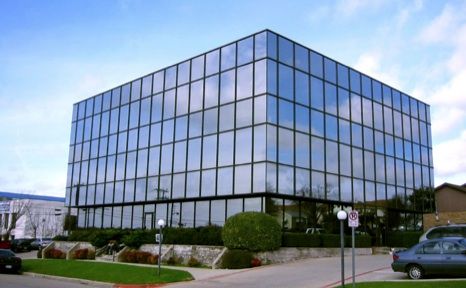

здание из стекла здание из стекла

В наше время постройки из стекла пользуются огромной популярностью как в черте города, так и за его пределами. Как и любые другие строения, стеклянные фасады также нуждаются в надёжной молниезащите.
Разумеется, такая конструкция требует особого, продуманного решения.
Предлагаем вам рассмотреть расчет молниезащиты для административного здания в городе Санкт-Петербурге, выполненного с использованием стекла.

1. Объект

Одноэтажное здание, наружные ограждающие конструкции стен выполнены из газобетона толщиной 30 см и покрыты керамогранитными плитами по металлическому каркасу. Часть стен здания выполнена из стекла.

здание из стекла

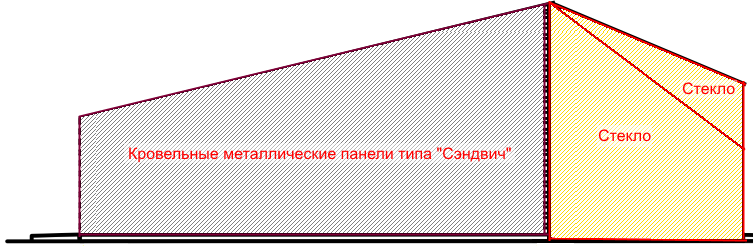

Схема здания, вид сбоку

Здание из стекла

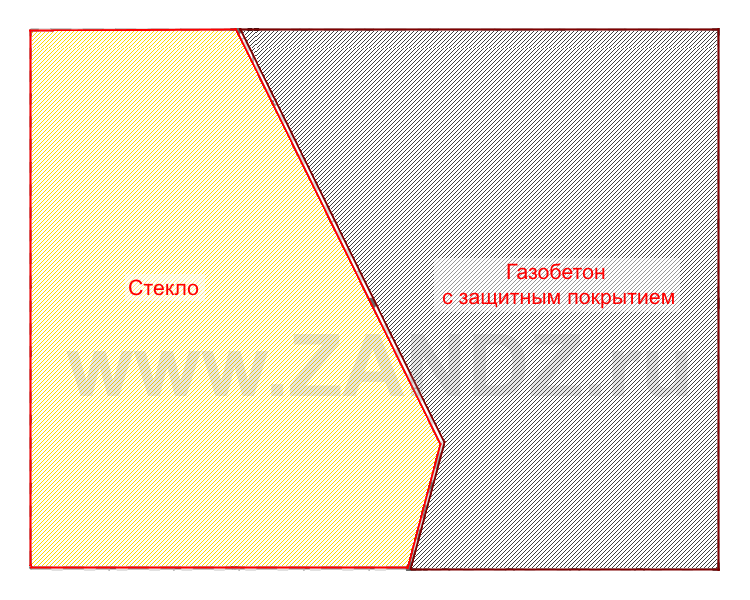

Вид сверху

2. Задача

Необходимо рассчитать и спроектировать систему внешней молниезащиты, состоящей из молниеприёмников, токоотводов и заземлителя.



3. Решение

Согласно документам ПУЭ 7-е изд. и СО 153-34.21.122-2003 объект "административное здание" относится к обычным типам строений и к 3-ей категории молниезащиты. Необходимая надежность системы молниезащиты — 0,9.
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов (молниеприёмников). Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. В качестве молниеотводов в данном случае применяются высотные молниеприёмные мачты. Для обеспечения молниезащиты необходимой надёжности выполняются следующие действия:

  • установка двух молниеприемников высотой 4,7 м и 5,7 м, объединенных токоотводом из омедненной проволоки  диаметром 8 мм;
  • установка пяти вертикальных заземляющих электродов длиной по 3 м, которые объединяются полосой омедненной сечением шириной 30 и высотой 4 мм. Погружение производится на глубину не менее 0,5 м. Расстояние от заземляющего электрода до фундамента составляет 1 м, между электродами — не менее 5 м.


Подробное описание организации молниезащиты:

Молниезащита объекта выполнена с установкой молниеприёмных мачт GL-21105G и GL-21104G. Крепление токоотводов GL-11149, которые представляют из себя омедненную проволоку, осуществляется на плоских поверхностях с помощью зажимов GL-11747A и GL-11706, а на вертикальных поверхностях —
с помощью зажимов GL-11703A. Шаг установки зажимов — от 08 до 1,0 метра. Для соединения токоотводов по длине и в узлах сетки используется универсальный зажим GL-11551A. Молниеприёмные мачты устанавливаются на вертикальных поверхностях при помощи держателей GL-21201, подключение токоотводов осуществляется с помощью зажимов GL-20023. В качестве заземляющего устройства используются 3х-метровые вертикальные электроды, состоящие из штырей заземления ZZ-001-065. Горизонтальным проводником является омедненная полоса GL-11075

Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО "Энергетический институт им. Г.М.Кржижановского" (ОАО "ЭНИН"):

  • плотность разрядов молнии в землю - 6 уд./кв. км в год;
  • суммарное число прорывов (удары непосредственно в объект минуя молниеприемники) - 0,00021 (раз в 4391 год);
  • надежность защиты - 0,922.

Расположение всех элементов системы внешней молниезащиты представлено на рисунке ниже.

Молниезащита здания из стекла
Вид сбоку​

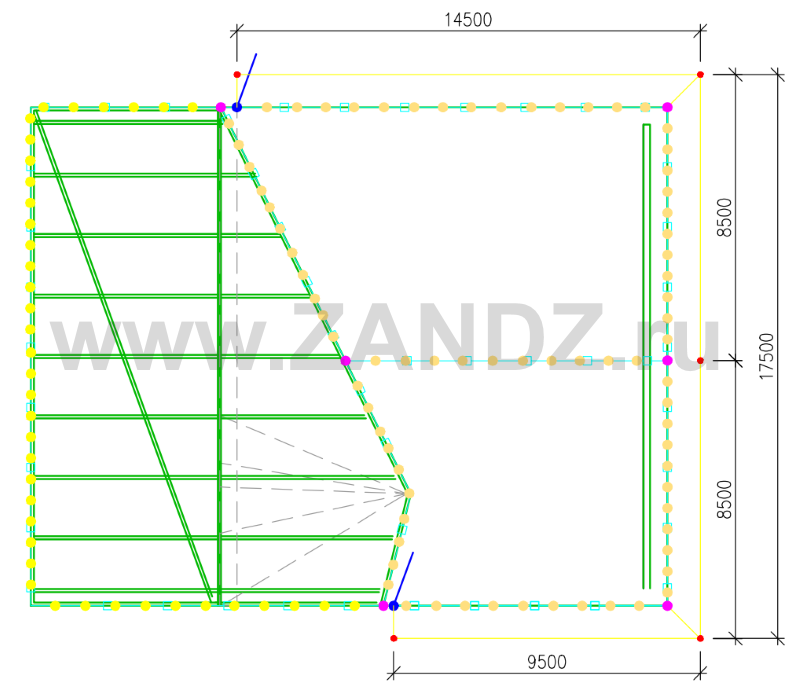

Молниезащита здания со стеклянными стенами
Вид сверху


Перечень оборудования для реализации надёжной молниезащиты объекта:

№ п/п

Рис.

Артикул

Изделие

Кол-во

 Обозначение на рисунке

1

GL-21105G

GL-21105G

GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (5,7 метра)

1

2

GL-21104G

GL-21104G

GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4,7 метра)

1

3

GL-21201

GL-21201

GALMAR Держатель для молниеприёмника - мачты к стене (нержавеющая сталь)

2

нет отметки

4

GL-20023

GL-20023

GALMAR Зажим к молниеприёмнику - мачте
GL-21104G для токоотводов (нержавеющая сталь)

2

нет отметки

5

GL-11149-50

GL-11149-50

GALMAR Проволока омеднённая
(D 8 мм / S 50 мм²; бухта 50 метров)

3

6

GL-11551A

GL-11551A

GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)

15

7

GL-11747A

GL-11747A

GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)

80

8

GL-11706

GL-11706

GALMAR Держатель на плоскую крышу для токоотвода (D8 мм; для приклеивания; пластик)

50

9

GL-11703A

GL-11703A

GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)

20

10

GL-11562A

GL-11562A

GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)

4

11

ZZ-001-065

ZZ-001-065

ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)

10

нет отметки

12

ZZ-002-061

ZZ-002-061

ZANDZ Муфта соединительная резьбовая

11

нет отметки

13

ZZ-003-061

ZZ-003-061

ZANDZ Наконечник стартовый

5

нет отметки

14

ZZ-004-060

ZZ-004-060

ZANDZ Головка направляющая для насадки на отбойный молоток

2

нет отметки

15

ZZ-006-000

ZZ-006-000

ZANDZ Смазка токопроводящая

1

нет отметки

16

ZZ-005-064

ZZ-005-064

ZANDZ Зажим для подключения проводника
(до 40 мм)

5



17

GL-11075-50

GL-11075-50

GALMAR Полоса омеднённая
(30*4 мм / S 120 мм²; бухта 10 метров)

1


Важно:
Для полной защиты от прямых и вторичных воздействий молнии помимо внешней необходимо также организовывать систему внутренней молниезащиты, основанной на грамотном подборе устройств защиты от импульсного перенапряжения (УЗИПов).
Чтобы разобраться во всех тонкостях выбора УЗИПов для низковольтных сетей, читайте статью на отдельной странице.

Закажите бесплатную консультацию и расчет систем заземления и молниезащиты для Вашего объекта! Наши технические специалисты с удовольствием помогут Вам!
